英制六角法兰面螺栓结构设计

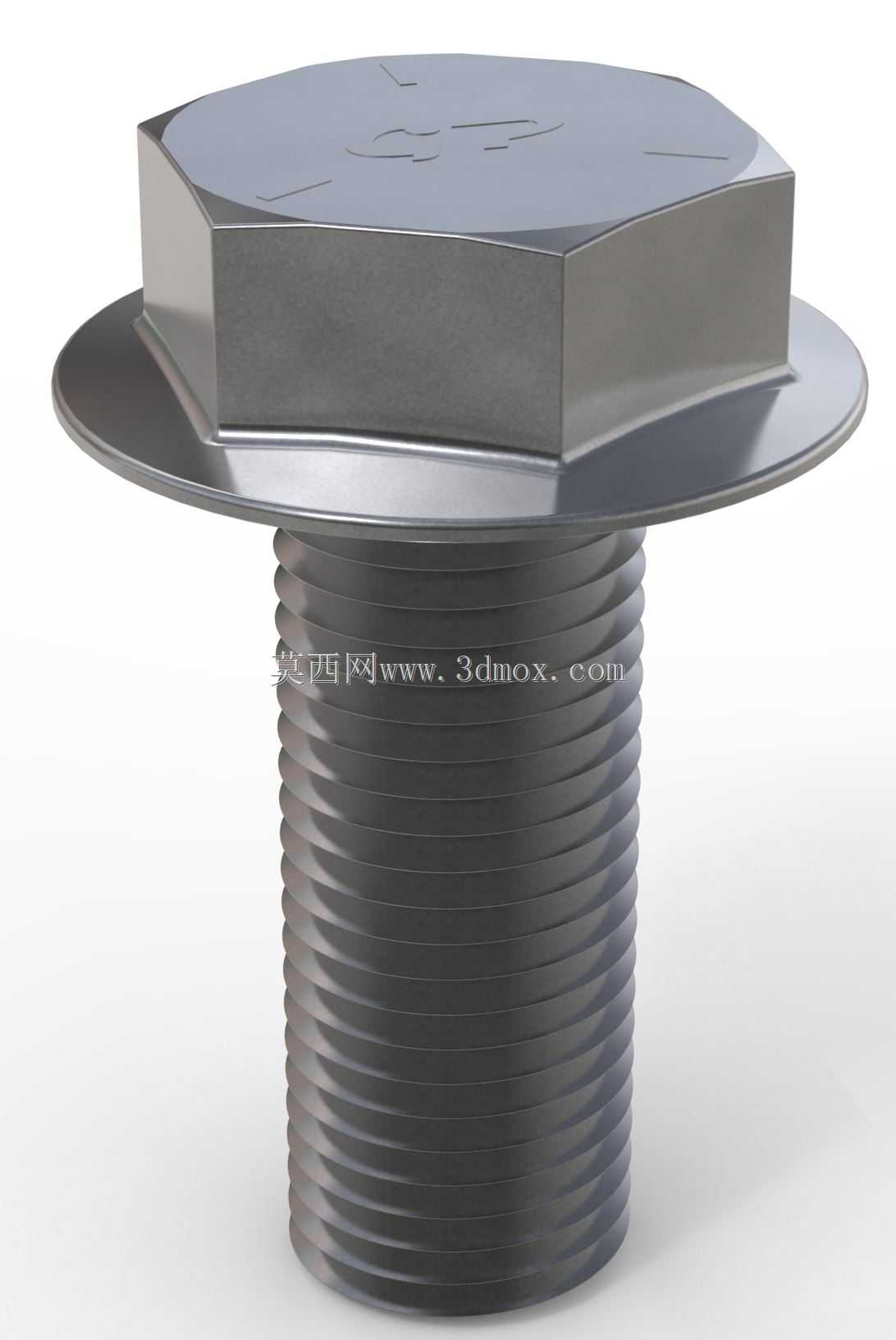

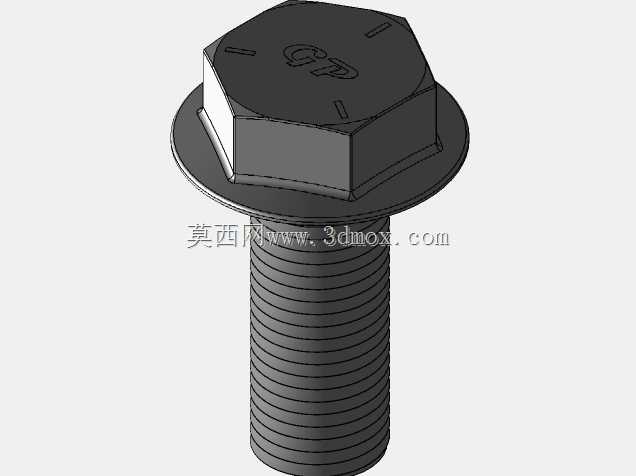

这款英制规格的六角法兰螺栓，在液压阀组集成安装、小型动力设备壳体拼接、气动管路附件固定场景中应用十分广泛，区别于普通外六角螺栓，其头部自带的一体式法兰盘无需额外搭配平垫圈，就能在安装时分散螺栓头部对被连接件表面的压应力，避免软质基材比如铝合金阀块、工程塑料壳体在拧紧过程中出现表面压溃、凹陷的问题，尤其适合安装空间紧凑、无法预留垫圈放置位的紧凑结构设计场景。从结构设计逻辑来看，六角头部的对边尺寸严格匹配对应英制规格的标准扳手开口尺寸，拧紧过程中扳手与头部的接触面积充足，不会因为受力点过于集中造成头部棱角磨损打滑，即使在需要反复拆装维护的设备检修场景下，也能保证多次拆装后头部依然具备可靠的扳拧受力面。法兰盘的下表面设计有细微的防滑齿纹，在拧紧到位后齿纹会轻微嵌入被连接件的表面，能够在设备运行产生持续振动的工况下，提供额外的防松阻力，降低螺栓因为振动出现自回转松脱的概率，相比普通螺栓加平垫的组合，防松表现更稳定。螺纹部分采用3/8英寸的英制统一螺纹牙型，牙型角经过标准化设计，螺纹中径的公差控制在适配常用内螺纹加工精度的区间内，拧入过程中不会出现卡滞、滑牙的问题，螺纹收尾处的退刀槽尺寸经过优化，既保证螺栓能够拧到底部实现完全贴合，也不会因为退刀槽的应力集中造成螺纹根部断裂的风险。安装边界方面，法兰盘的外径比同规格普通六角螺栓的头部外接圆更大，对应的安装沉孔或者过孔尺寸需要匹配法兰盘外径预留足够的容纳空间，被连接件表面的平面度需要控制在合理范围内，避免法兰盘贴合面出现间隙导致压紧力分布不均；拧紧过程中需要匹配对应英制螺栓的扭矩要求，不能因为自带法兰盘就盲目加大拧紧力矩，否则会造成法兰盘变形、螺纹拉长失效的问题。在三维建模过程中，这类紧固件的细节还原会直接影响整机装配的干涉检查结果，比如法兰盘的厚度、六角头部的高度、螺纹的有效旋合长度，都需要严格匹配实际安装的空间边界，避免在装配仿真中出现虚拟装配无干涉、实际实物安装干涉的问题，尤其是在多管路排布的紧凑阀组设计中，螺栓头部的高度和法兰盘外径直接决定了相邻管路接头的预留间隙，建模时的尺寸偏差很容易造成后期实物装配时扳手操作空间不足，无法完成拧紧作业。
