可折叠悬臂式桌面工作台灯结构设计

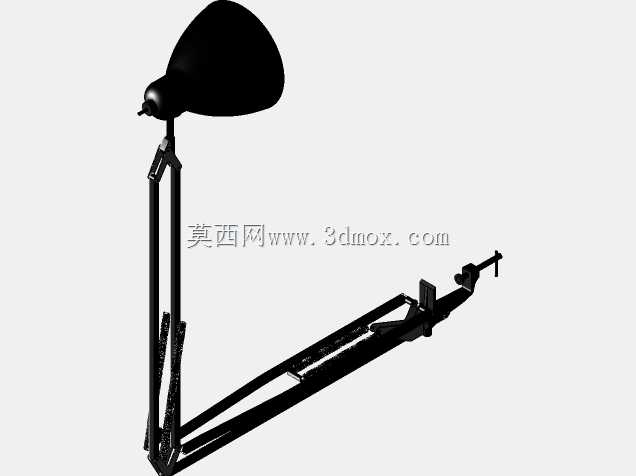

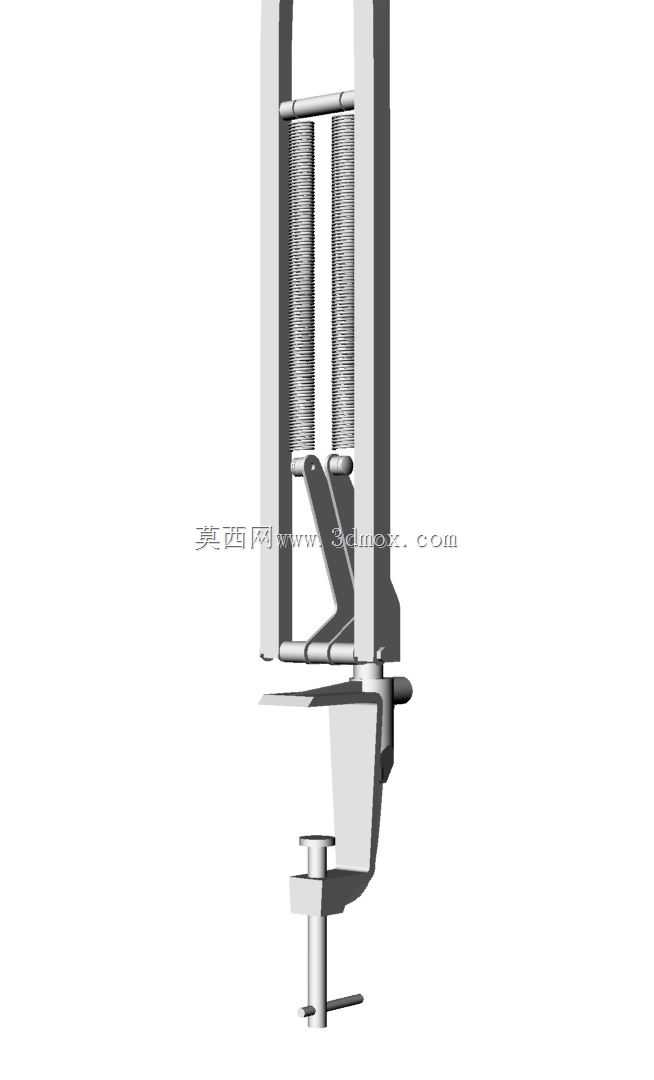

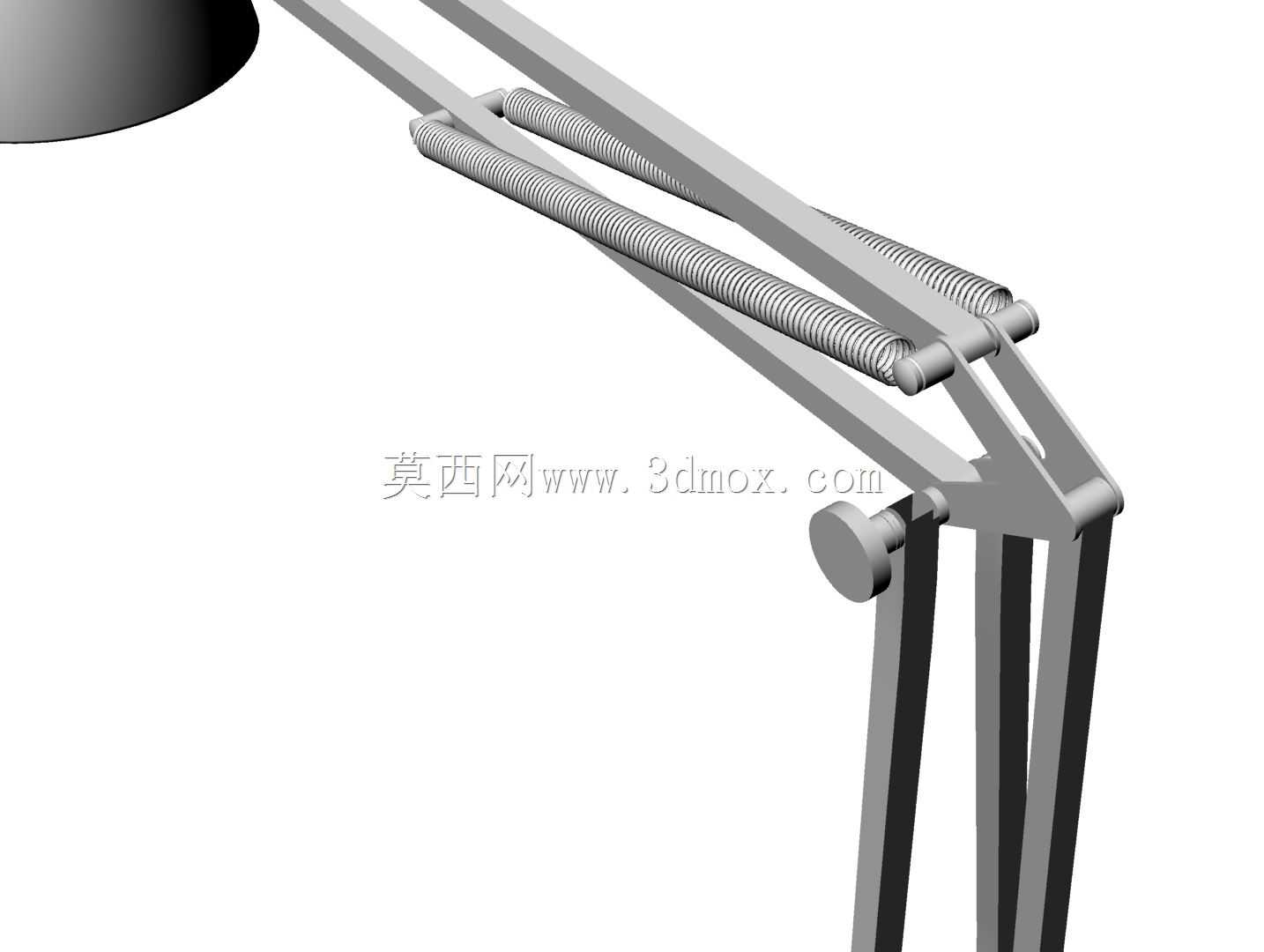

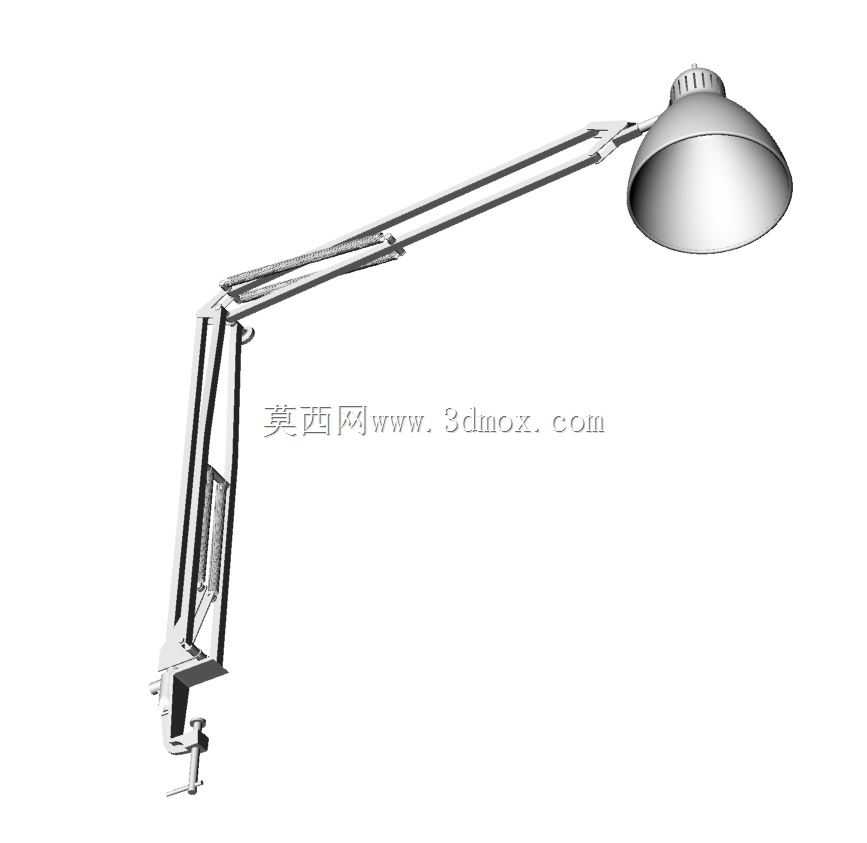

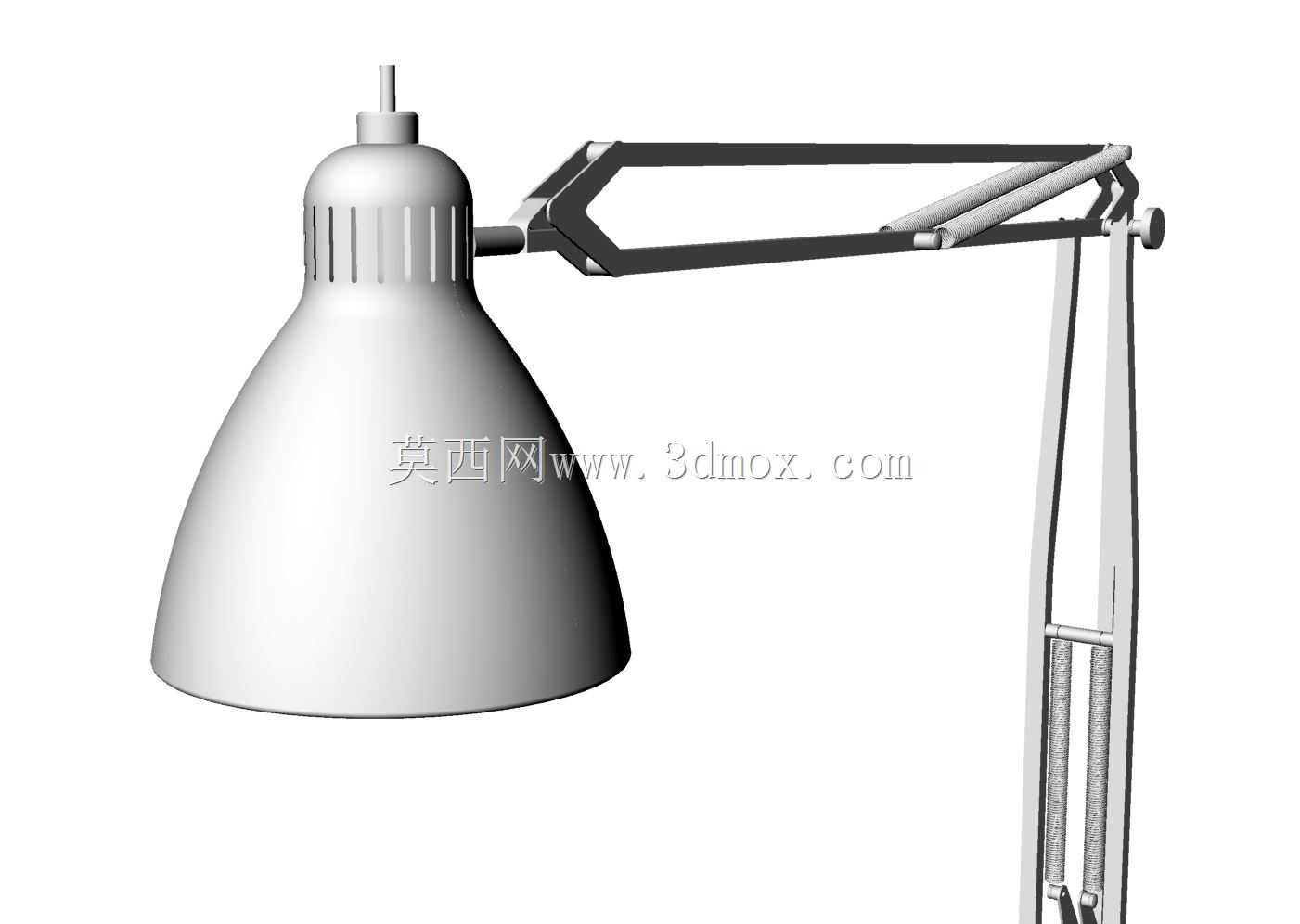

日常桌面作业场景中，悬臂式折叠台灯是设计绘图、精密装配、桌面读写场景下的常用照明器具，这类灯具的核心设计难点在于悬臂的力矩平衡与多关节的角度锁止可靠性，区别于固定式台灯的单一照射角度，多段悬臂结构可覆盖更大的桌面照明范围，同时在非使用状态下可折叠收拢，减少桌面占用空间。从结构设计逻辑来看，这款台灯采用三段式冲压金属悬臂作为主体支撑结构，每段悬臂之间采用铰接销轴连接，相邻悬臂之间内置圆柱螺旋拉伸弹簧，弹簧的预紧拉力与悬臂、灯头的自重形成力矩平衡，无论悬臂调整到任意伸展角度，都能保持位置稳定，不会出现灯头下坠或者自行移位的问题，这种弹簧平衡结构无需额外的锁紧旋钮，调整角度时只需直接扳动灯头到目标位置即可松手定位，操作便捷性远高于螺丝锁紧式的关节结构。灯头部分采用锥形灯罩设计，灯罩内侧做漫反射处理，可将光源光线集中投射到桌面作业区域，减少光线向四周环境的漫射损耗，同时避免光线直射人眼产生眩光，灯罩与最前端悬臂之间同样设置铰接结构，可单独调整灯头的俯仰角度，匹配不同坐姿下的照明角度需求。底座部分采用配重式结构，整体重心集中在底座区域，即使悬臂完全伸展到最大长度，整体结构也不会出现倾覆问题，底座底部可设置防滑胶垫，放置在木质、玻璃、金属等不同材质的桌面上都能保持稳定，不会出现滑动移位。从安装边界尺寸来看，完全收拢状态下整体高度较低，可收纳到桌面置物架或者抽屉内部，完全伸展状态下悬臂的水平覆盖半径可覆盖常规单人桌面的核心作业区域，垂直方向可调整高度适配不同高度的作业需求，比如进行小型零件焊接、电路板焊接等需要近距离高照度的作业时，可将灯头压低靠近作业面，获得更高的局部照度；进行图纸绘制、文档读写等大范围照明需求时，可将悬臂抬升，扩大光线的覆盖范围。铰接部位的销轴采用间隙配合设计，转动阻尼经过匹配调校，既不会因为阻尼过大导致调整费力，也不会因为阻尼过小无法保持位置，弹簧的选型经过力矩计算，在整个悬臂的活动角度范围内，弹簧拉力产生的力矩始终略大于悬臂和灯头自重产生的下倾力，保证任意角度的定位可靠性，同时弹簧内置在悬臂的内侧槽位中，外部无突出结构，避免日常使用过程中衣物或者线缆勾挂到弹簧引发结构故障。整体结构无复杂异形构件，所有金属冲压件都可采用常规钣金冲压工艺加工，铰接销轴为标准五金件，装配工序简单，适合批量生产，结构耐用性强，日常使用过程中仅需定期在铰接部位添加少量润滑脂即可保证转动顺畅，无其他易损易耗构件，使用寿命远高于塑料材质的折叠台灯。
