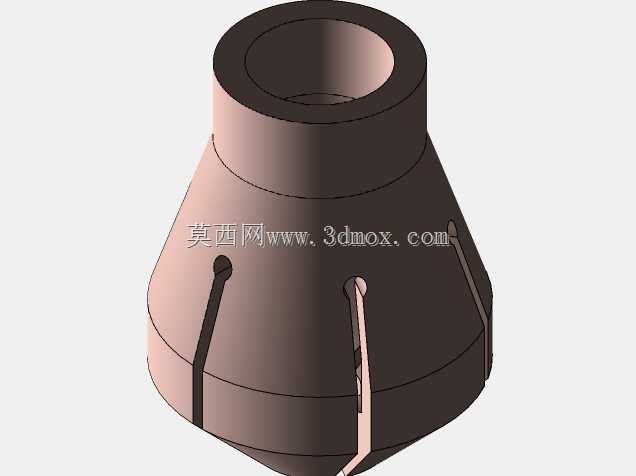

带纵向开槽锥套式弹性夹紧衬套结构

这类带纵向开槽的锥面弹性衬套，常应用在需要无键连接、频繁拆装的轴毂配合场景中，比如机床主轴的刀具夹持辅具、轻工设备的辊筒轴端固定、自动化输送线的滚轮锁紧工位，相比普通平键连接，它能消除配合间隙，传递扭矩时应力分布更均匀，不会在轴表面压出键槽凹痕，对轴的强度削弱极小。从结构上看，整体为上小下大的锥台过渡结构，上端是等直径的圆柱导向段，内孔为贯通的光孔，外锥面的锥度通常控制在1:10到1:20区间，这个锥度范围能保证锁紧时的自锁性能，不会在负载振动下出现松脱，同时拆卸时不需要过大的顶出力就能顺利脱出。外圆周均匀分布的纵向通槽是核心功能结构，槽的数量一般根据衬套外径尺寸设置4到6条，槽宽根据弹性变形量需求设计，当衬套被轴向压入对应的锥孔座时，纵向槽会给本体提供收缩变形的余量，让内孔均匀抱紧穿过的光轴，实现周向和轴向的双重固定，不会出现偏心夹持的问题。设计这类零件时，首先要确定适配的轴径作为内孔基本尺寸，再根据需要传递的额定扭矩计算外锥面的配合长度，锥面长度过短会导致抱紧力不足，过长则会增加轴向压紧的行程，还会造成材料浪费。上端圆柱段的作用是安装导向，压入装配时能和安装座的引导孔配合，保证衬套和安装座的同轴度，避免压偏导致局部应力集中。下端的圆柱凸缘是轴向受力面，压紧螺母或者压盖的作用力直接作用在这个端面上，不会压伤锥面影响配合精度。建模时要注意纵向槽的两端需要设计微小的止裂圆孔，避免衬套反复胀缩变形时槽端出现应力集中导致开裂，所有锐边都要做0.2到0.5毫米的倒角，去除加工毛刺，防止装配时割伤配合面。安装边界上，衬套的最大外径要比适配的安装座锥孔大端直径小0.1到0.2毫米，保证初始装配时能顺利放入锥孔，内孔和轴的配合选用间隙配合，单边间隙控制在0.02到0.05毫米，方便拆装时轴能顺利穿入，当轴向压紧到位后，衬套内孔收缩量能完全覆盖初始间隙，产生足够的抱紧摩擦力传递扭矩。实际使用中，这类衬套不需要在轴或者轮毂上加工键槽，能降低轴类零件的加工成本，对中性好，适合高精度回转部件的连接，调整轴向位置时只需要松开压紧力就能沿轴任意移动，调整到位后重新锁紧即可，在需要经常调整工位的设备上实用性很强。
