按动式防滑握柄金属出芯自动铅笔结构

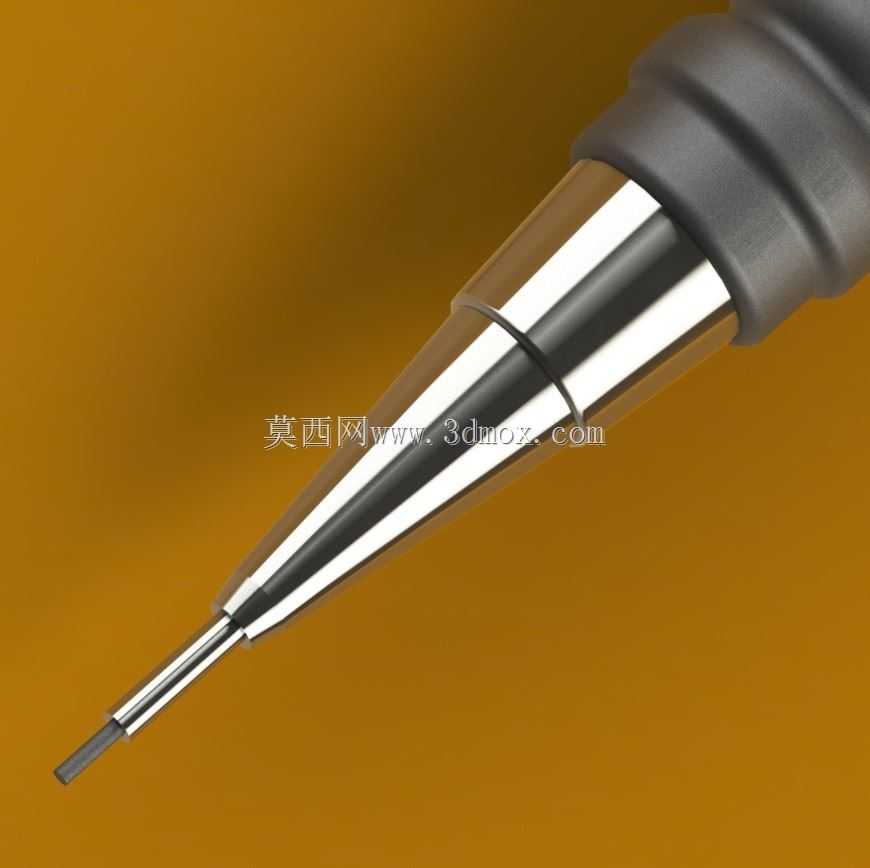

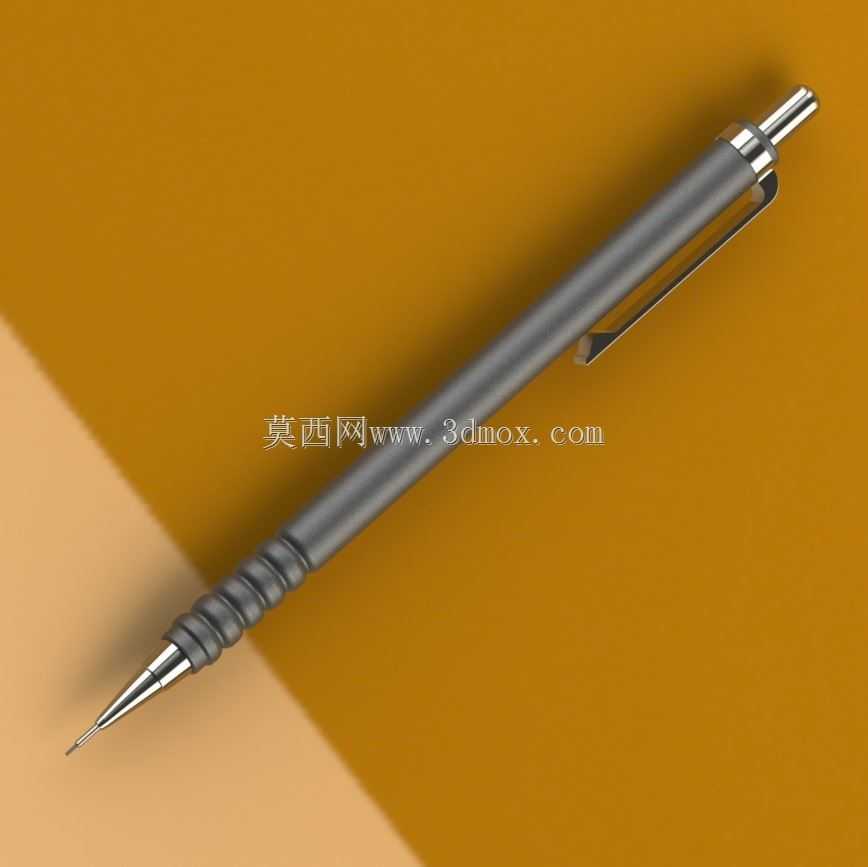

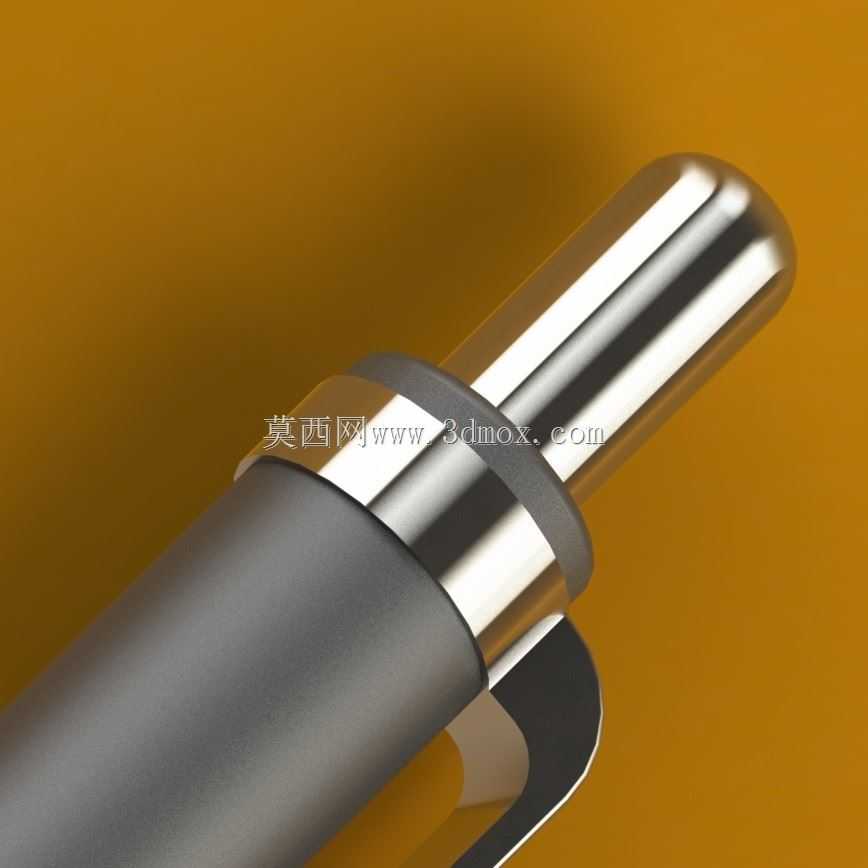

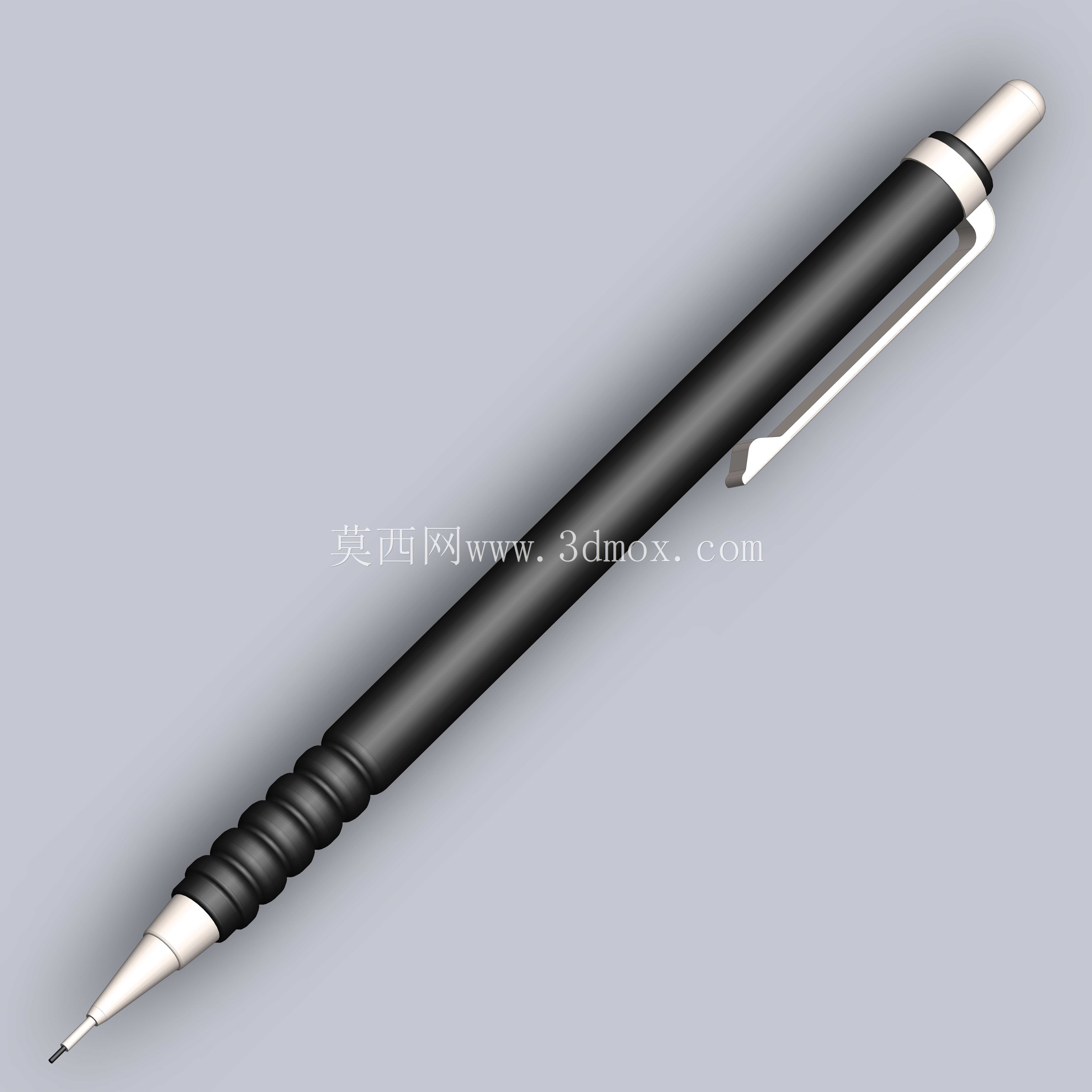

这款按动式自动铅笔的三维结构，可直接用于文具产品开发阶段的结构验证、手板打样前的装配干涉检查，覆盖学生日常书写、工程制图草稿标注、办公场景记录等多类使用需求。从实际使用逻辑出发，设计时优先考虑长期握持的舒适度，笔身主体采用等径圆柱结构，直径控制在10mm左右，适配绝大多数成年人的握持围度，不会因过细造成握持紧绷、过粗导致持笔发力困难；靠近笔尖的握位区域设置多道环形防滑凹槽，凹槽深度0.3mm、间距2mm，既可以增加手指与笔身的摩擦力，避免长时间书写出汗打滑，也能通过凹凸触感帮助使用者快速定位正确握笔位置，无需刻意调整即可找到舒适持笔角度。出芯结构采用常规按动式棘轮送芯逻辑，笔尾按动行程设置为4mm，单次按动出芯长度控制在0.5mm，既避免单次出芯过长导致铅芯折断，也能减少频繁按动的操作频次；笔尖处设置金属导向护芯管，护芯管伸出笔尖基座2mm，可在书写时贴合纸面，对铅芯形成径向支撑，降低斜向书写时铅芯断裂的概率，护芯管内径适配0.5mm规格常规铅芯，也可根据需求调整尺寸适配0.3mm、0.7mm等不同线径铅芯。笔身侧面集成一体式弹性笔夹，笔夹与笔身的间隙设置为3mm，可夹持在笔记本封皮、工装口袋边缘，笔夹根部做圆弧过渡处理，避免夹持时刮损纸张或衣物面料，同时笔夹采用弹性悬臂结构，反复夹持形变后可快速复位，不会出现永久变形导致夹持松动的问题。笔身顶部设置可拆卸的橡皮舱，橡皮与按动按钮集成设计，无需额外拔出笔帽即可使用橡皮擦拭，橡皮舱与笔身采用小过盈配合连接，更换橡皮时可直接拔出，装配后无松动晃动感。整体结构的装配边界控制清晰，所有内部零件的同轴度公差设置在0.02mm以内，避免装配后出现按动卡滞、铅芯送出偏移的问题，笔身外表面做哑光磨砂处理，减少日常使用时的指纹残留与划痕产生，金属部件与塑料部件的衔接处做齐平处理，无凸起毛刺，握持滑动时不会产生硌手感。建模过程中对所有运动部件做了行程模拟，验证按动过程中棘轮、弹簧、铅芯夹头的运动轨迹无干涉，弹簧的预紧力设置适配日常按动手感，不会出现按动力度过大或回弹无力的问题，可直接导入工程软件做进一步的模具拆分、材料选型验证，缩短文具产品从设计到量产的开发周期。
