Solidworks跷跷板机构设计与装配方案

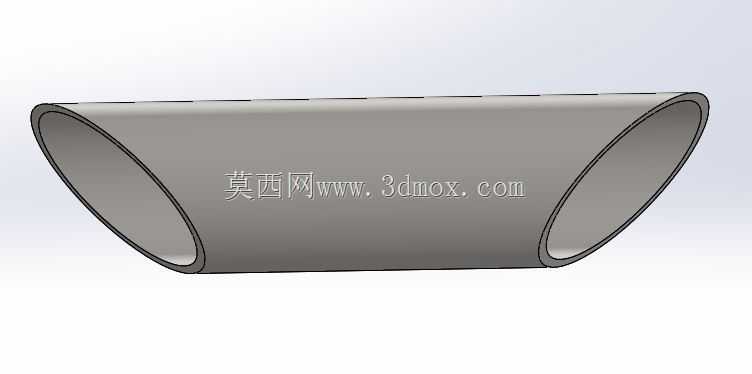

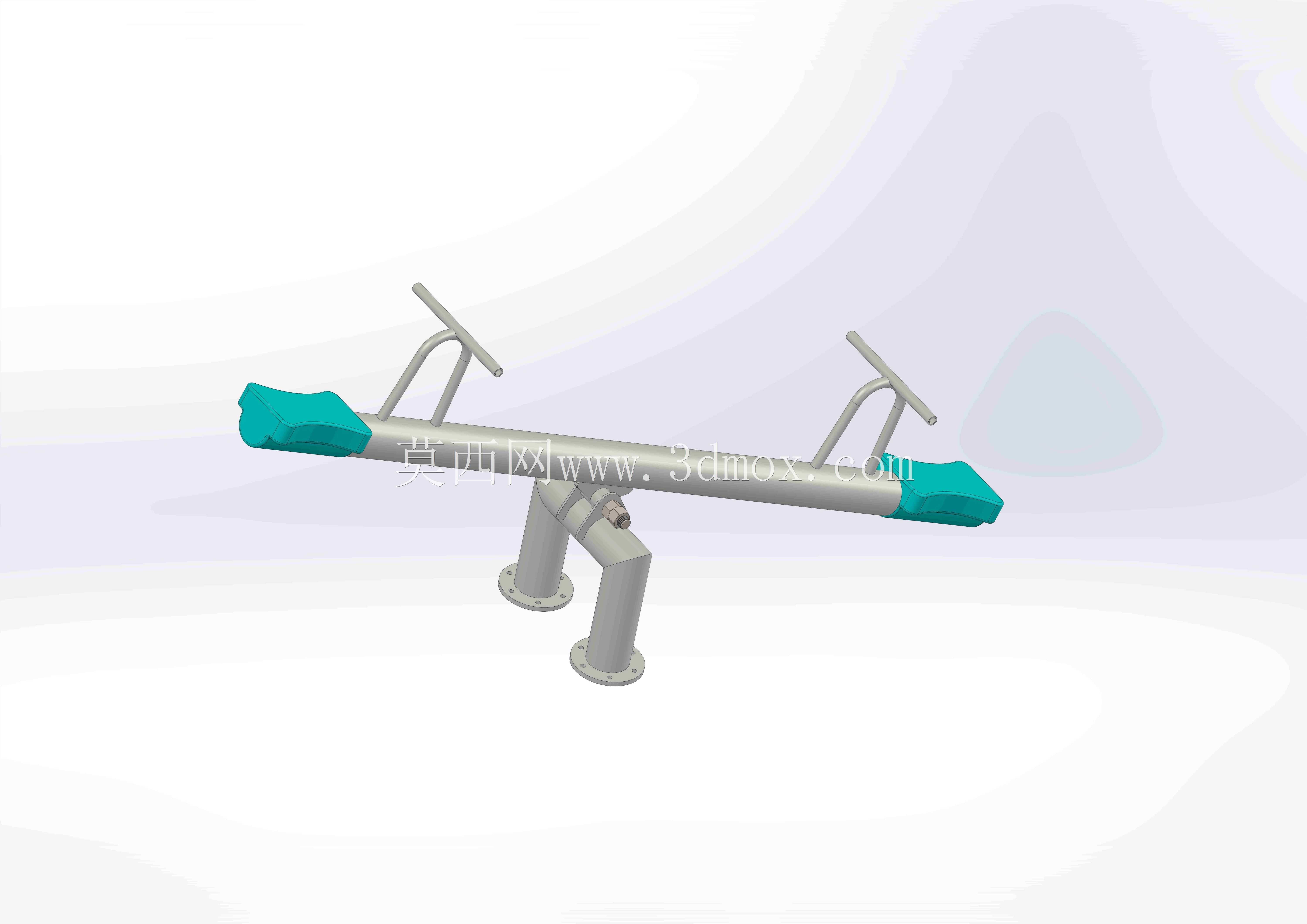

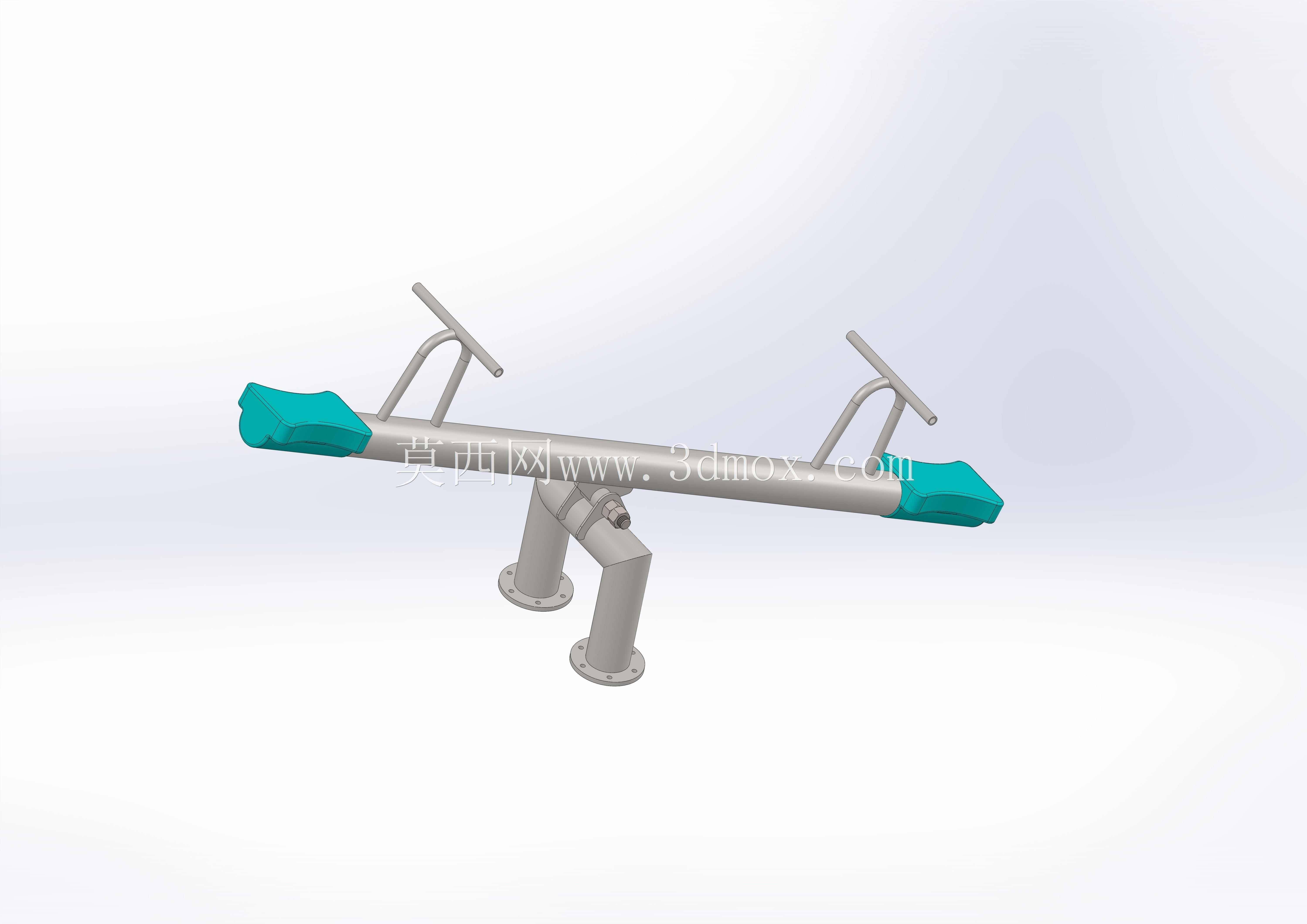

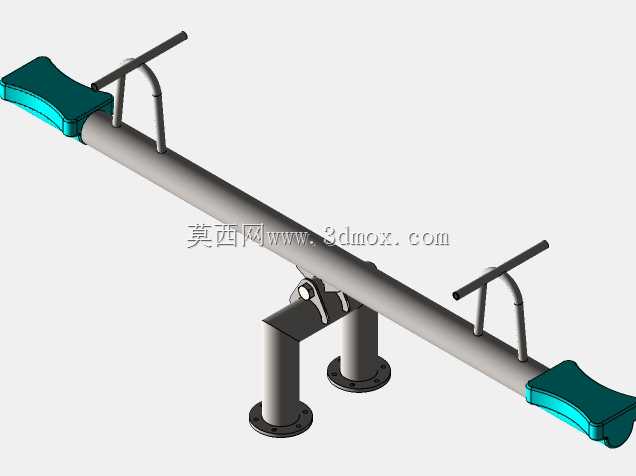

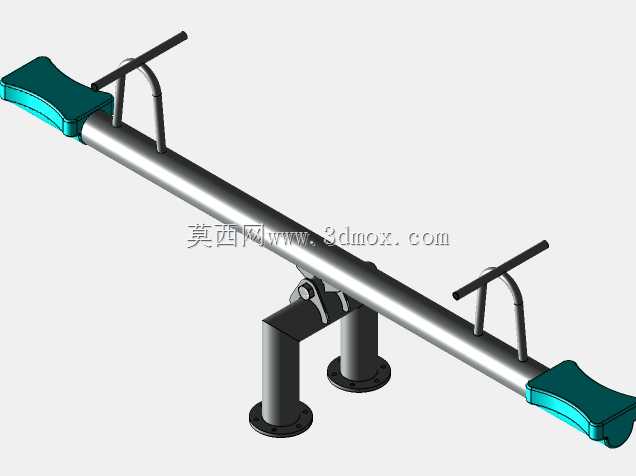

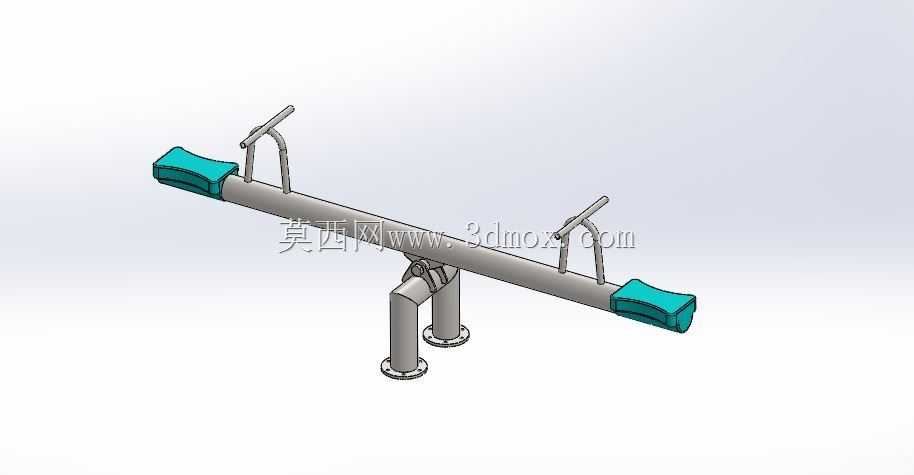

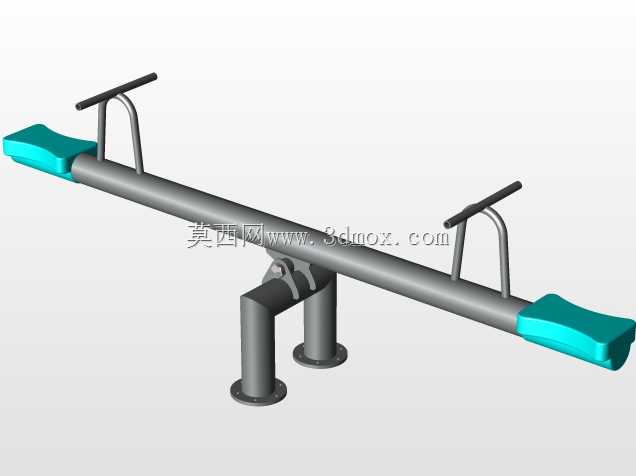

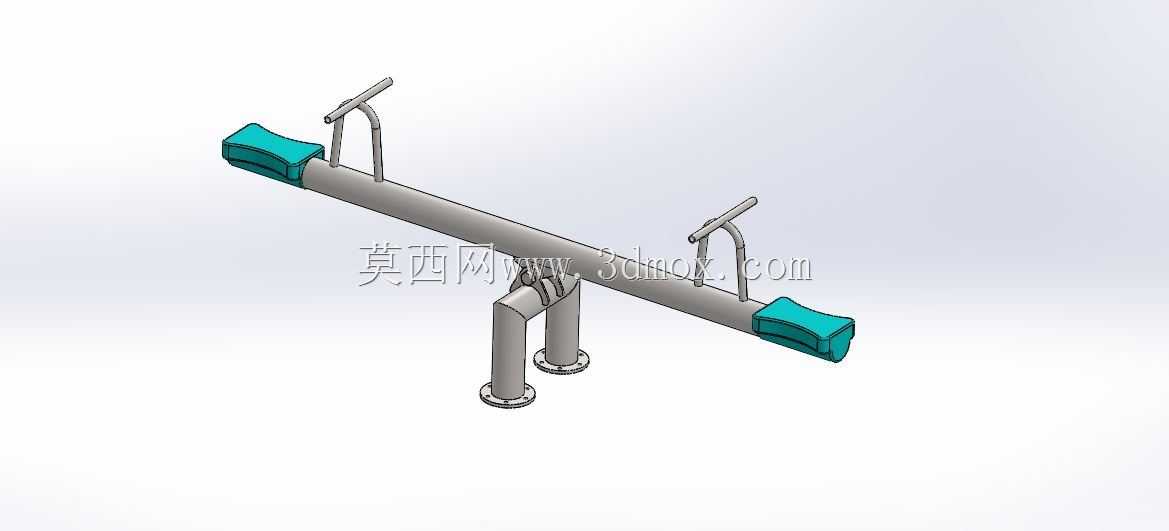

这套跷跷板机构的三维设计方案，核心围绕杠杆类游乐设施的结构可靠性与运动平顺性展开，在设计初期就充分考虑了户外公共游乐场景的实际使用需求，区别于普通简易焊接结构，整个机构的支撑立柱、横梁、端部坐靠结构都做了受力路径的优化，避免应力集中带来的结构失效风险。从实际应用场景来看，这类结构不仅可直接用于社区、公园的儿童游乐设施搭建，其杠杆铰接的核心结构逻辑也可迁移到小型配重式升降装置、物料平衡输送工位的辅助机构设计中，具备较强的结构参考价值。

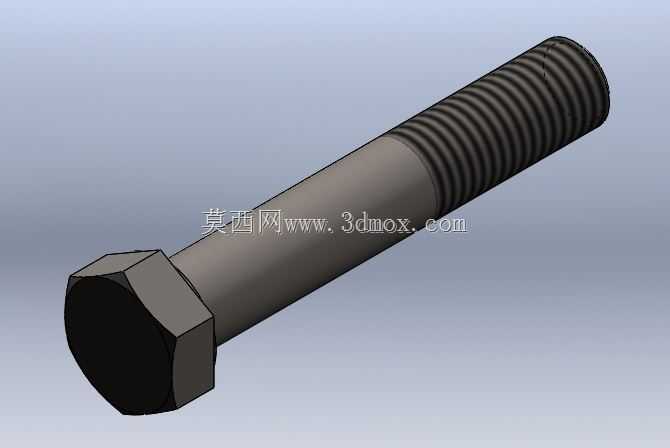

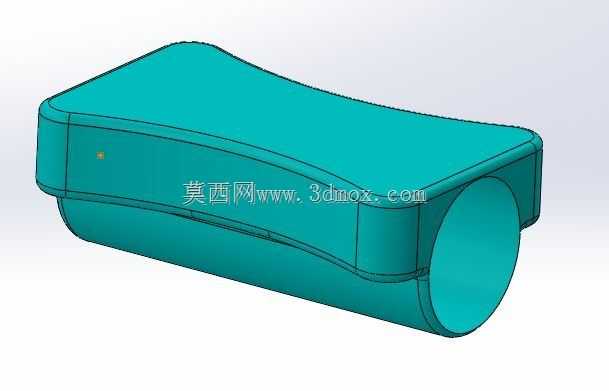

设计过程中首先确定了铰接支点的位置，将支点设置在横梁整体长度的中点位置，保证两端负载行程一致，支撑立柱采用底部加宽的法兰式安装结构，安装边界预留了足够的地脚螺栓固定空间，可直接适配常规混凝土地面的预埋安装要求，不需要额外定制复杂的安装基座。横梁主体采用等截面矩形结构设计，在保证抗弯强度的前提下尽可能控制整体重量，降低铰接位置的转动摩擦阻力，两端的坐靠位置设置了凸起的限位挡边，避免使用过程中负载滑脱，同时在铰接位置配套了自润滑衬套的安装空间，减少长期转动带来的磨损，延长机构的维护周期。

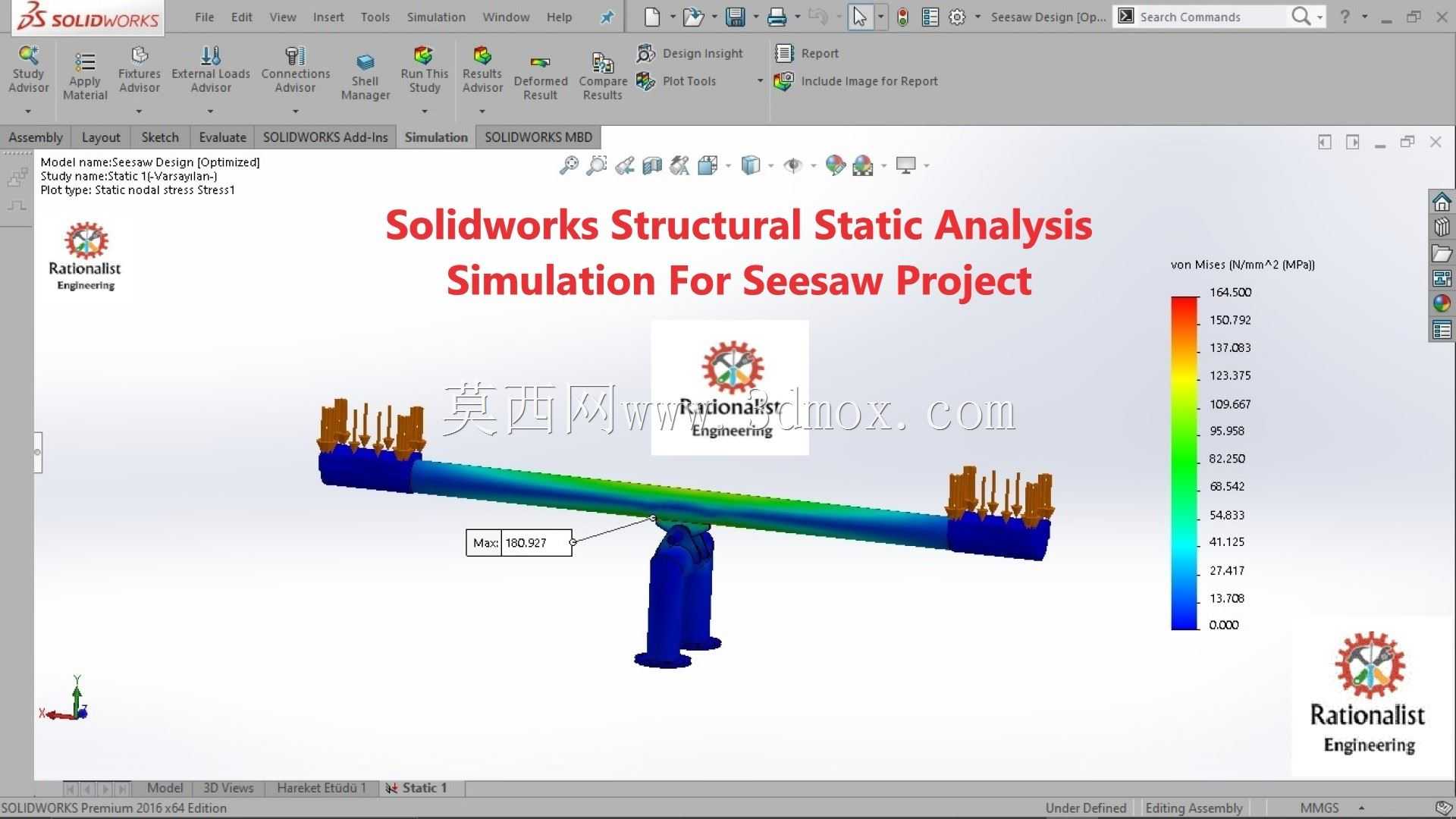

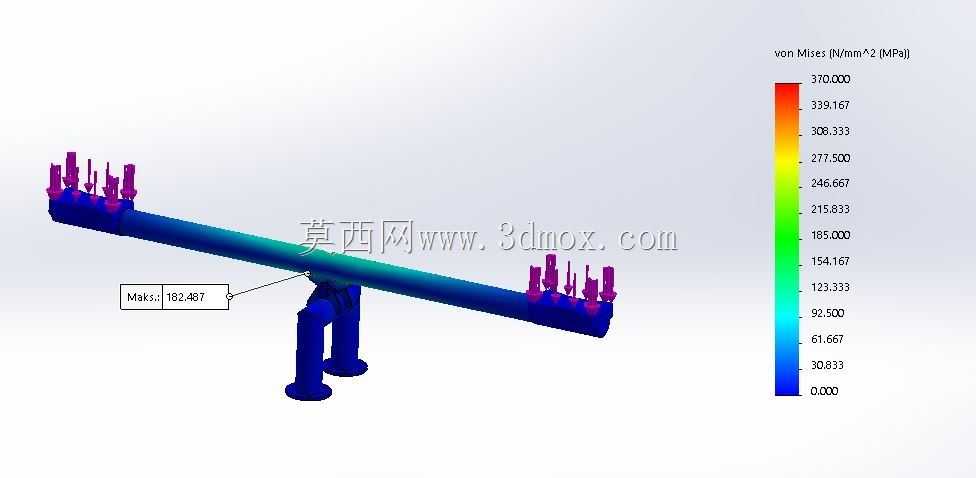

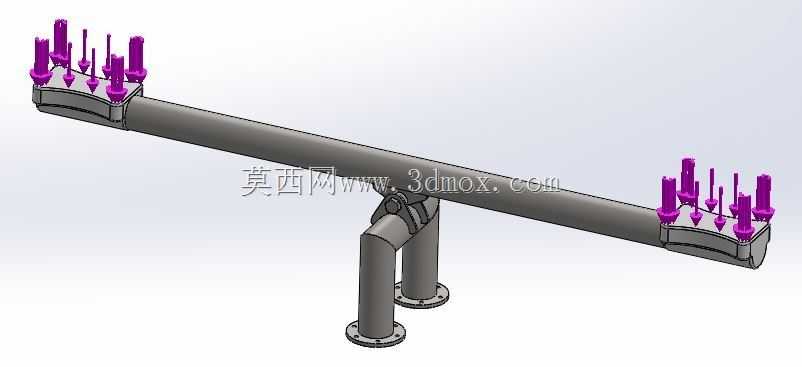

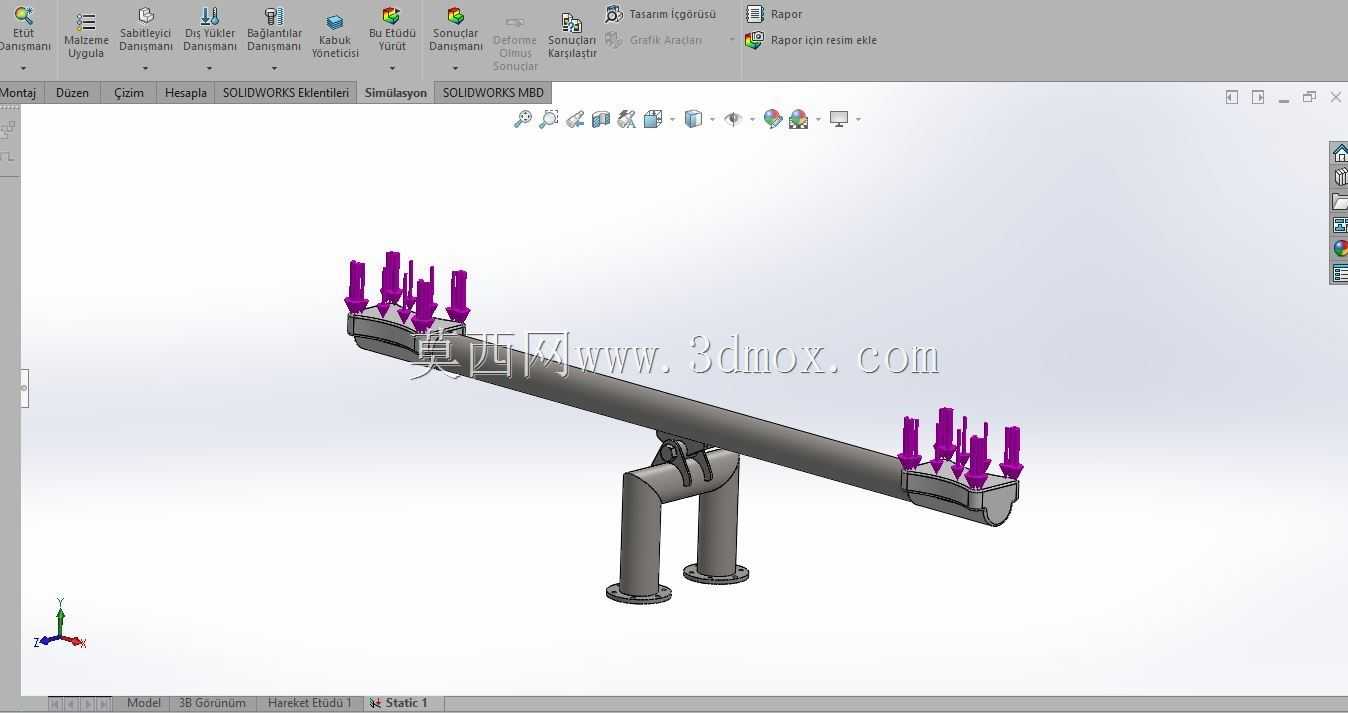

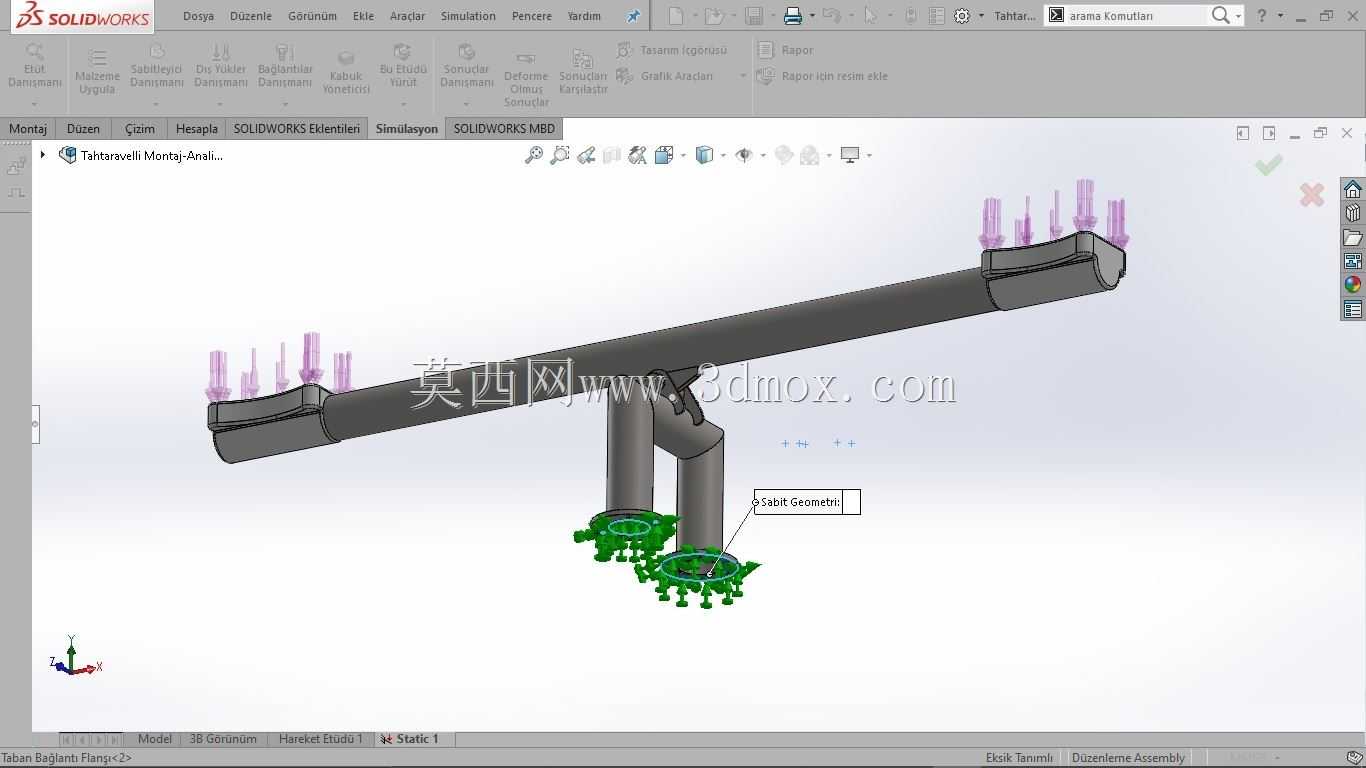

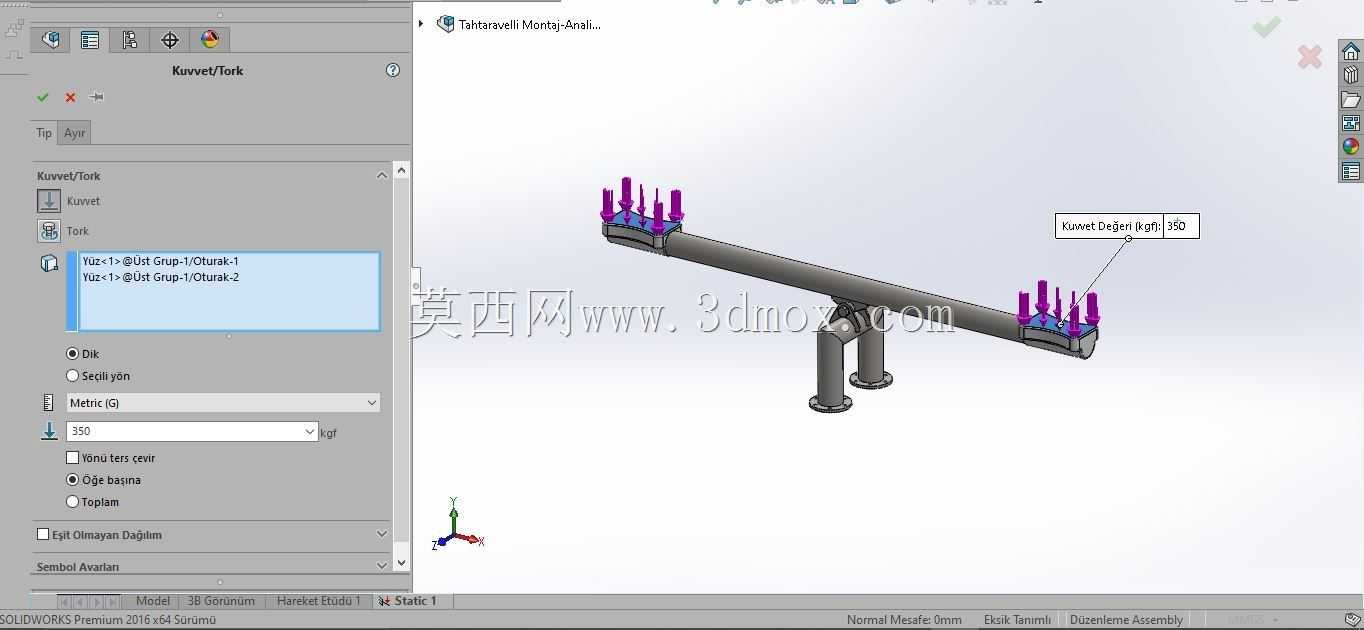

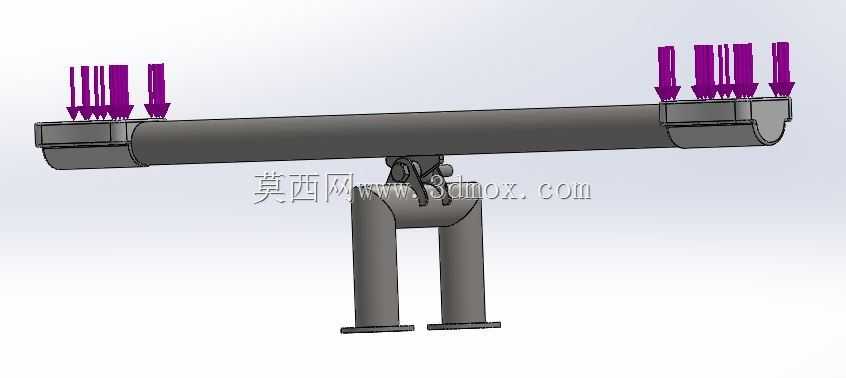

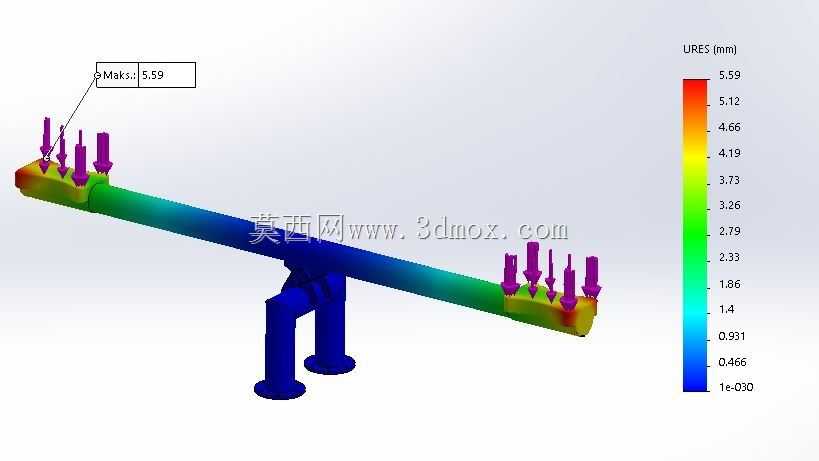

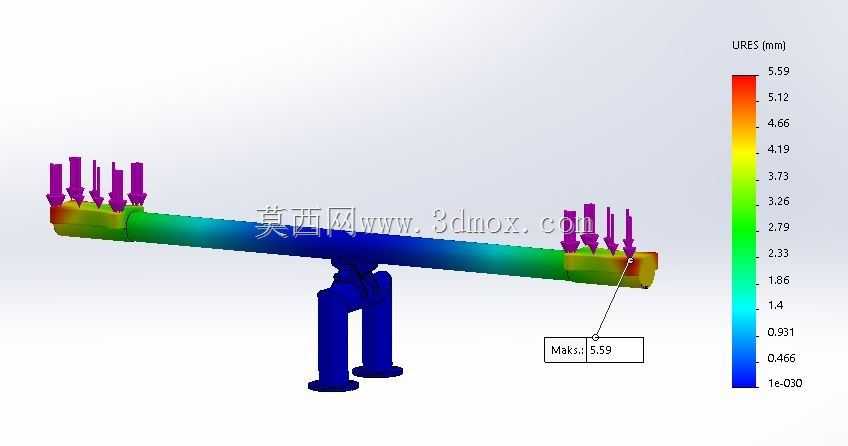

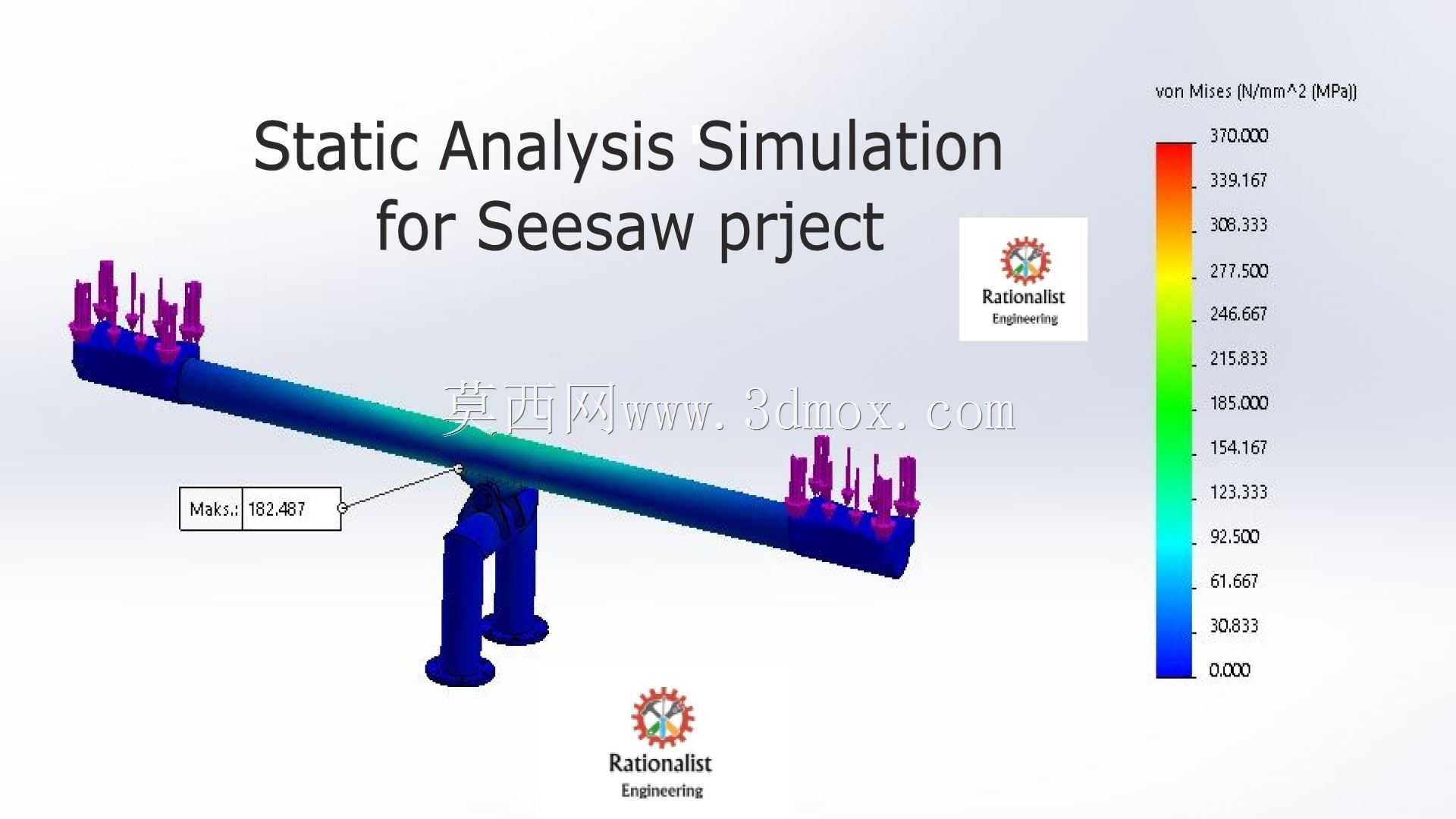

在结构验证环节，通过静力学仿真对横梁满载工况下的应力分布做了完整核算，从应力云图可以看到，最大应力集中在铰接支点与横梁的连接位置，设计时特意在该位置做了圆弧过渡加加强筋的结构处理，将最大应力控制在材料许用应力范围以内，保证长期交变载荷下不会出现结构疲劳断裂。整个机构的运动逻辑非常简洁，没有多余的传动部件，维护点仅集中在中间铰接位置，日常运维只需要定期检查铰接处的磨损情况、紧固地脚连接螺栓即可，不需要复杂的调试流程。

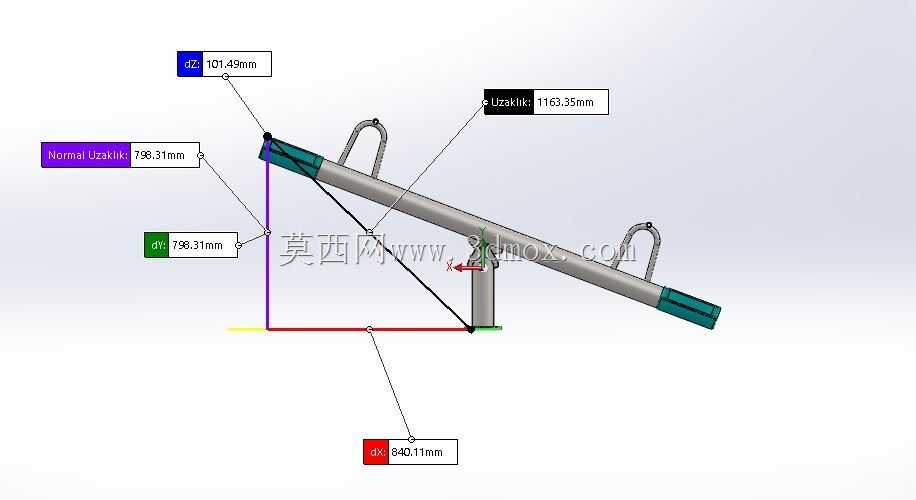

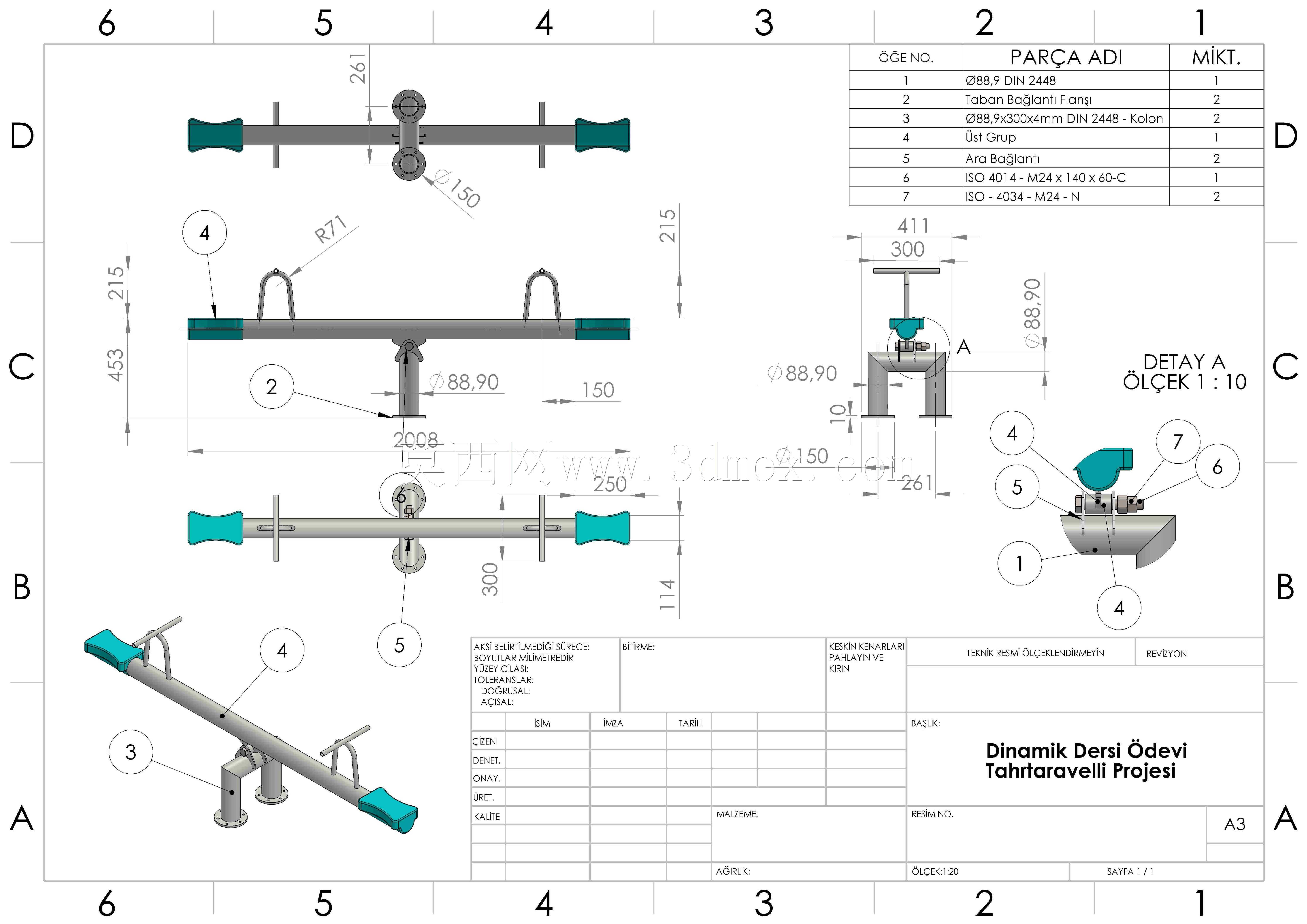

外形尺寸上，横梁整体长度适配双人同时使用的空间需求，支撑立柱高度保证横梁上下摆动时端部不会触碰地面，同时预留足够的摆动行程，两端坐靠位置的尺寸符合人体工程学要求，乘坐时不会有局促感，所有外露的结构边角都做了圆角处理，避免使用过程中出现磕碰划伤的风险。整个装配流程遵循从下到上的层级逻辑，先固定支撑立柱组件，再安装铰接转轴，最后装配横梁与两端的坐靠结构，所有配合位置的公差都做了合理设定，既保证装配时不会出现卡滞，也不会因为间隙过大导致运动过程中出现晃动异响。
