三爪拉马拆卸工具结构设计

这款三爪拉马是设备维修场景中高频使用的手动拆卸工装，主要用于过盈配合装配件的分离作业，常见于机修车间、设备运维班组、生产线维保工位，可完成轴承、皮带轮、齿轮、联轴器等轴装零部件的无损拆卸，避免传统敲击拆卸带来的零件变形、轴面损伤问题。

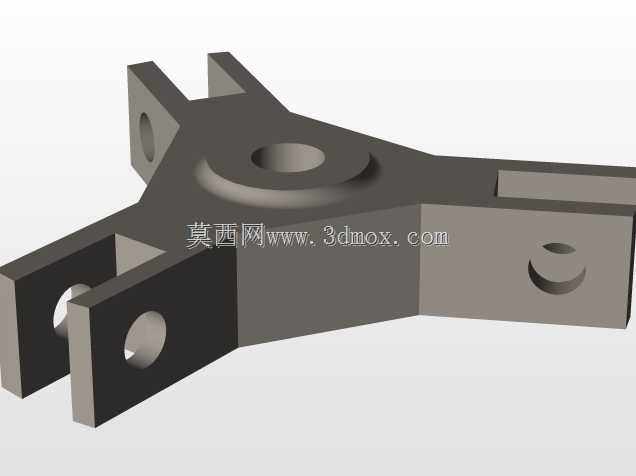

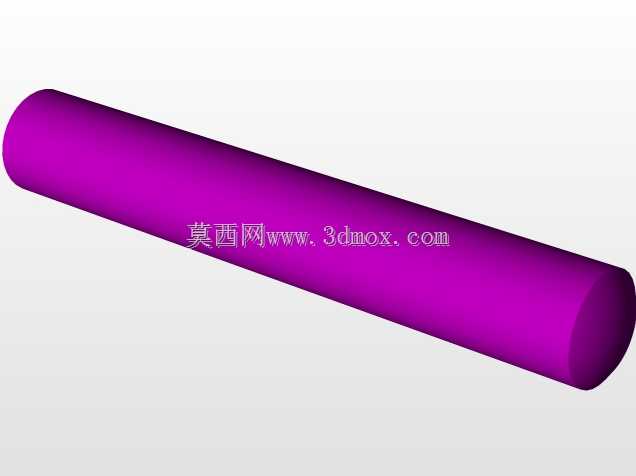

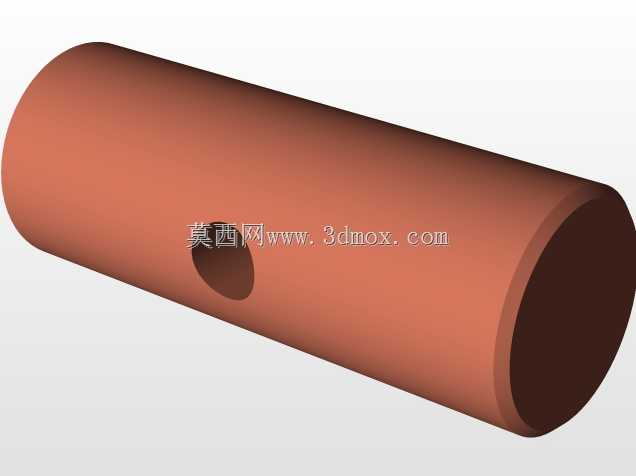

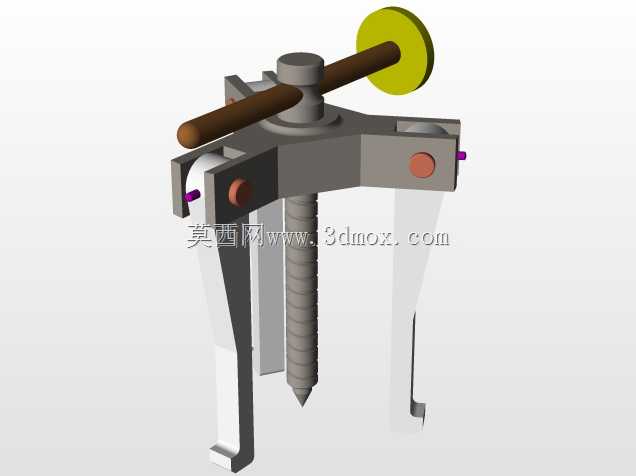

从结构设计逻辑来看，整体采用三角对称布局，三根拉爪沿中心螺杆周向120度均匀分布，受力时可将中心螺杆的轴向推力均匀分散到三个拉爪的勾接端，避免拆卸过程中工件偏载滑脱。中心螺杆采用梯形传动螺纹，相比普通三角螺纹具备更好的轴向承载能力，传动过程中无自锁死角，旋转施力时扭矩转化轴向推力的效率更高，螺杆顶端设计有穿装加力杆的通孔，可根据拆卸阻力大小选配不同长度的加力杆，适配不同过盈量的拆卸需求。拉爪与主体架采用铰接式连接，可根据被拆卸工件的外径尺寸调整张开角度，适配一定直径范围内的工件拆卸，拉爪勾端做了加厚处理，勾接接触面做了直角限位设计，受力时可牢牢卡住工件法兰端面，避免滑脱。主体架的中心螺纹孔做了加厚镶套处理，频繁受力时不会出现螺纹滑牙、主体架变形的问题，铰接销轴与拉爪、主体架的配合间隙控制在合理范围，既保证拉爪转动灵活，又避免间隙过大带来的晃动偏移。

从安装边界与尺寸适配来看，该结构的拉爪最大张开行程可覆盖常规中小型设备的轴装零件拆卸需求，中心螺杆的有效行程满足常规轴承、皮带轮的拆卸拉出距离要求，作业时需保证三个拉爪勾接位置处于同一端面平面，中心螺杆顶尖对准轴端中心孔，避免偏载。顶尖部位做了淬火硬化处理，顶紧轴端时不会出现顶尖塌陷、打滑的问题，旋转施力过程中可通过观察三个拉爪的受力状态，逐步加力将工件平稳拉出，无需额外敲击作业。

在实际使用场景中，这类工具相比两爪拉马的受力稳定性更好，对于圆形对称工件的拆卸适配性更强，不会出现两爪结构容易发生的工件偏转、拉爪滑脱问题，结构简单可靠，无需额外动力源，纯手动操作即可完成多数常规过盈配合件的拆卸作业，是机械维修领域不可或缺的基础工装。设计过程中重点考量了受力均匀性、操作便捷性与结构耐用性，所有受力部件均按常规手动施力的最大载荷做强度校核，铰接部位的转动灵活性与结构刚性做了平衡处理，既保证拉爪可灵活调整角度适配不同尺寸工件，又不会因间隙过大影响拆卸过程的稳定性。
