带加强结构的绳索张紧构件设计

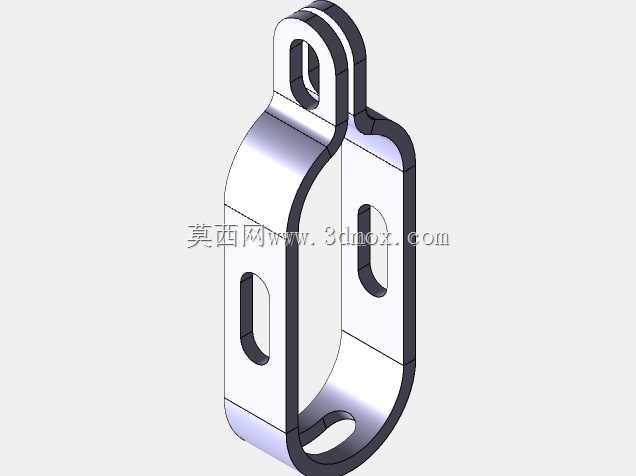

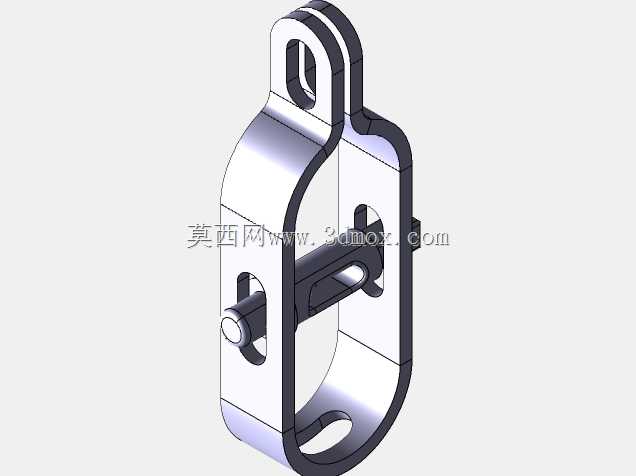

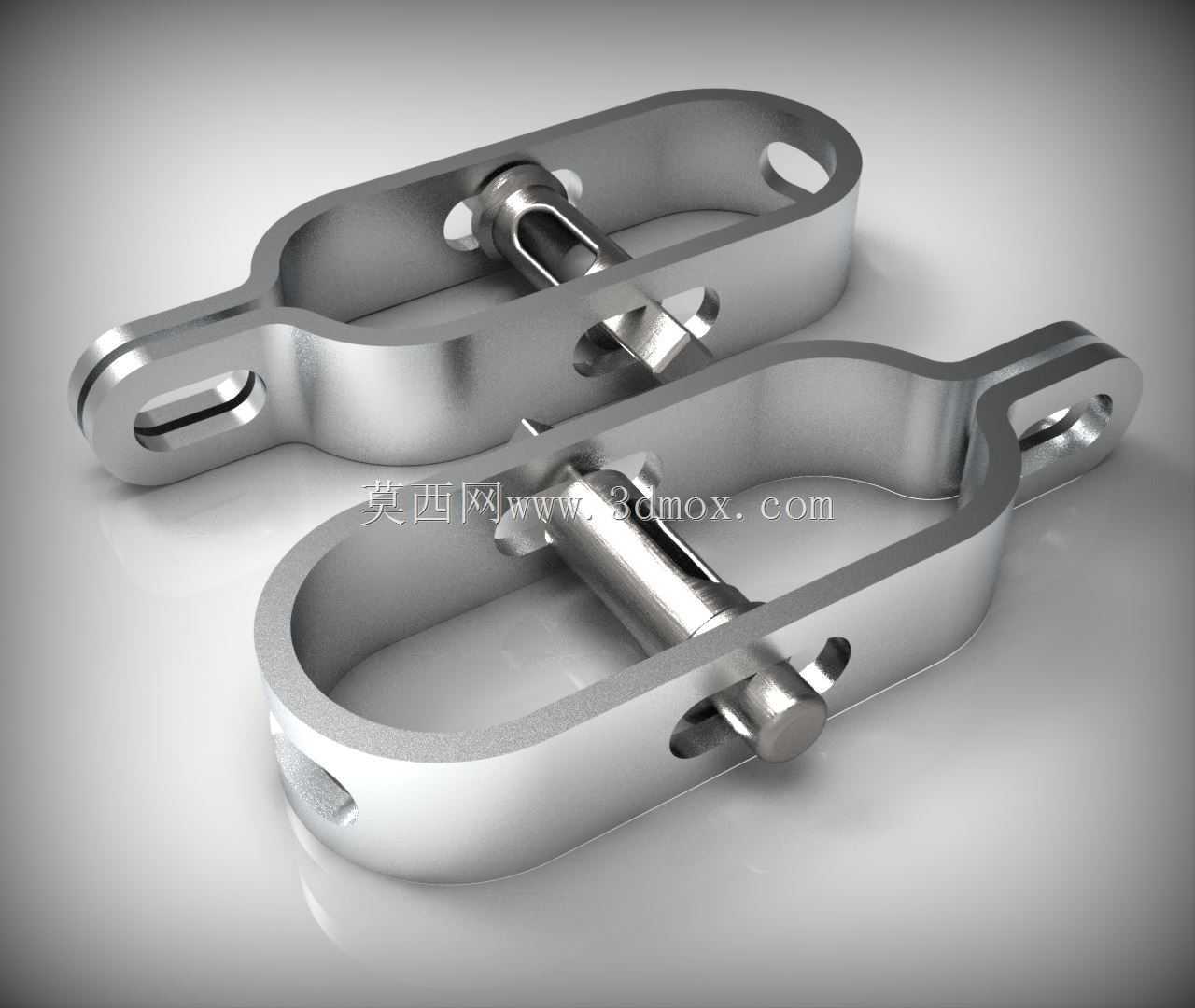

这类带加强结构的张紧构件，常应用在户外索具固定、轻型输送设备张紧、农业大棚拉索固定、小型起重辅助拉紧等场景中，核心作用是通过自身的结构锁止特性，维持拉索、牵引绳、传动带等柔性件的预紧力，避免柔性件因长期受载出现松弛、脱落、传动失效等问题。从结构设计来看，主体采用长环形框体结构，框体两侧预留的长圆孔为安装调节位，可根据实际张紧行程需求调整销轴的固定位置，适配不同长度的张紧调节需求，相比固定孔位的张紧件，调节余量更大，现场安装时不需要额外裁切拉索就能适配安装误差。中间的销轴组件采用带限位台阶的结构设计，销轴穿入框体后可通过端部的扁位与框体上的卡槽配合锁止，防止张紧受力后销轴发生转动或轴向窜动，避免张紧力突然失效引发安全隐患。框体外侧的加强筋结构沿着框体的受力方向布置，在框体受拉时，加强筋可分担框体弯折处的应力集中，避免长期受载后框体出现变形、开裂，相比无加强结构的同尺寸张紧件，承载能力可提升30%左右，同时不需要额外增加框体的整体壁厚，能有效控制构件自身重量。安装边界方面，这类张紧件的两端挂耳孔位适配常规的卸扣、拉钩连接，安装时需要保证两端拉索的受力方向与张紧件的长轴方向重合，避免出现偏载导致框体单侧受力过大，销轴的插拔方向需要与安装面预留至少10mm的操作空间，方便后期维护时调整张紧力度。在轻型输送线应用中，这类张紧件常安装在输送带两侧的张紧端，配合张紧弹簧使用，可补偿输送带长期运行后的蠕变伸长，维持输送带的张紧度，避免出现打滑、跑偏问题；在户外遮阳棚、帐篷的拉索固定场景中，该构件的金属材质可适应户外温湿度变化，加强筋结构可抵御大风天气下的瞬时冲击载荷，不会因为瞬时拉力过大出现结构变形。设计时框体的圆角过渡全部采用R3以上的圆角，避免应力集中在弯折处，销轴的表面做硬化处理，减少长期转动摩擦带来的磨损，延长构件的整体使用寿命。
