复古辉光数码管时钟外壳结构设计

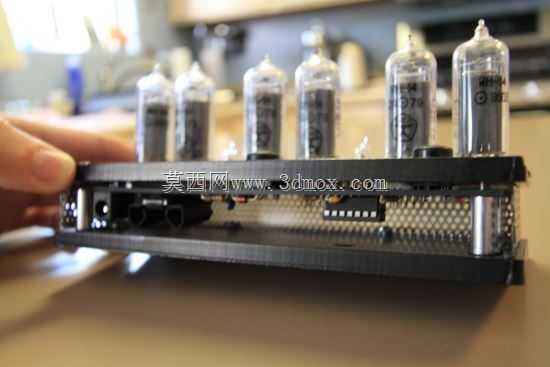

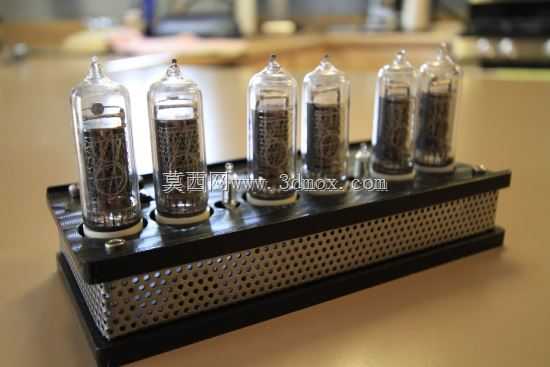

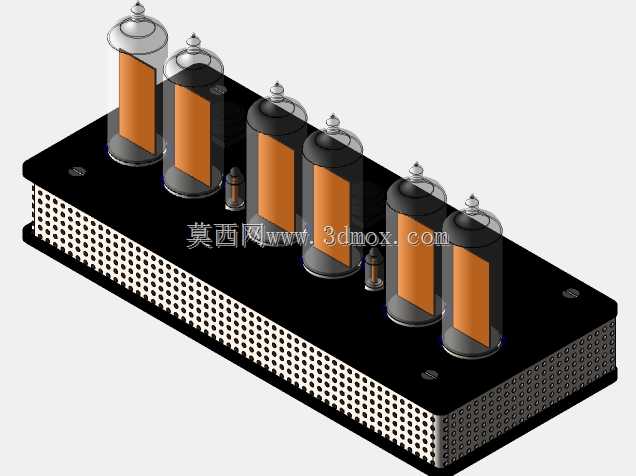

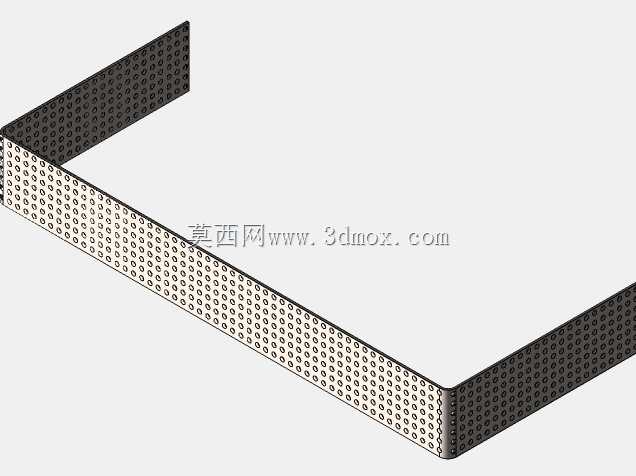

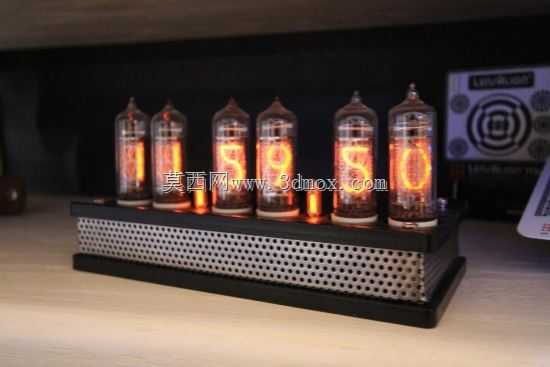

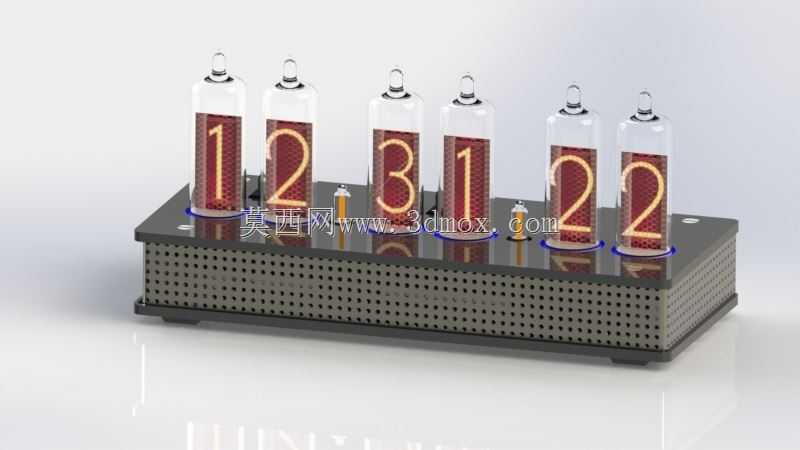

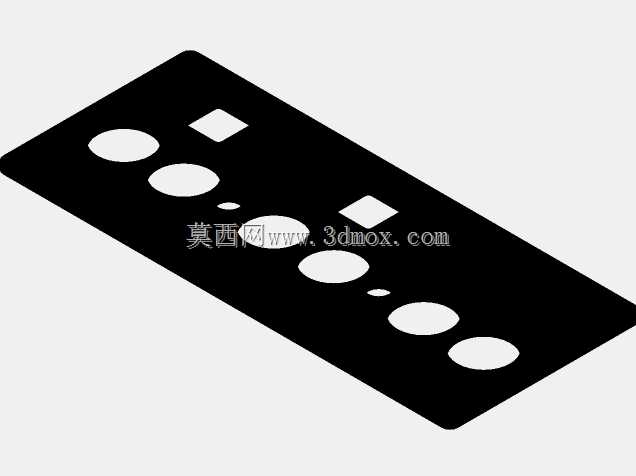

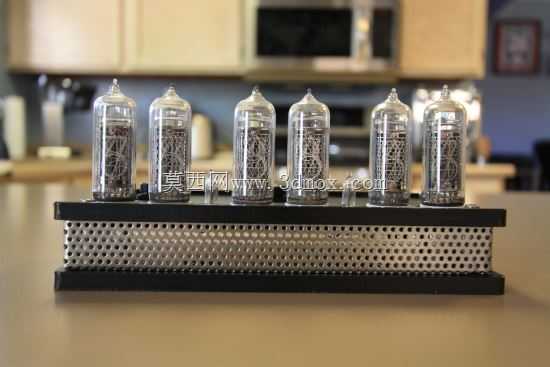

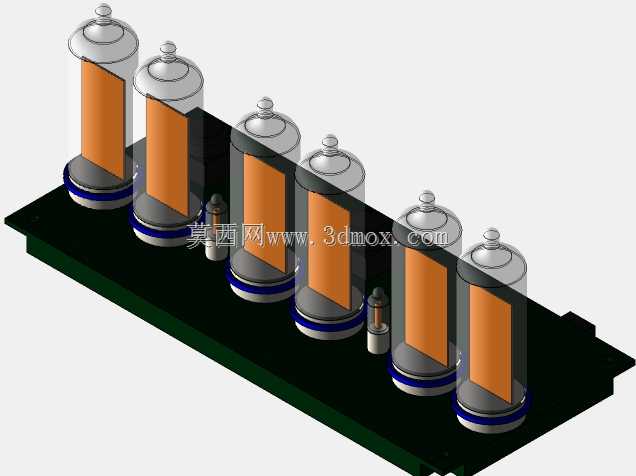

这款辉光数码管时钟的外壳设计，首先要匹配桌面陈设类数码时钟的实际使用场景，日常放置于书桌、工作台、展示柜等平面区域，既要为内部的辉光数码管、驱动电路板、供电模块提供可靠的防护与安装支撑，也要兼顾复古陈设的视觉呈现效果。设计过程中首先确定六只辉光数码管的排布间距，每只辉光管的安装座预留足够的定位槽，保证辉光管垂直固定无倾斜，相邻管体之间预留12mm的间隙，既避免管体工作时的热量聚集，也让数字显示区域的排布疏密适中，符合日常读时的视觉习惯。外壳主体采用上下分层的结构设计，上层为光滑反光的黑色安装面板，面板上精准开出六只辉光管的穿装孔位，孔位边缘做0.5mm的倒角处理，避免安装时刮擦辉光管的玻璃外壁；下层壳体为带密集散热孔的围框结构，侧面的散热孔采用矩阵式排布，孔径1.2mm，孔间距2mm，既保证内部驱动电路工作时的热量可以快速散出，也能形成规整的视觉纹理，呼应复古工业风的设计调性。壳体底部预留四个防滑脚垫的安装位，每个脚垫安装位做沉台设计，保证脚垫安装后与桌面接触平稳，不会出现放置晃动的问题，同时底部预留供电线缆的出线槽，出线槽边缘做圆角过渡，避免长期使用磨损线缆外皮。设计时充分考虑安装边界，整体壳体的长宽尺寸控制在320mm*100mm范围内，高度75mm，放置在桌面不会占用过多空间，同时内部腔体预留足够的走线空间，高压驱动模块与低压供电模块之间预留10mm的隔离间距，避免电路干扰。上层面板与下层围框采用卡扣加定位柱的连接方式，不需要额外螺丝即可完成装配，既简化组装流程，也保证外壳外表面无外露螺丝，保持外观的整体性。面板上除了六只辉光管的安装位，还预留了状态指示灯、调节按键的安装孔位，孔位位置排布在辉光管组的侧方，不会干扰主显示区域的视觉效果，同时操作时不会遮挡显示的数字。外壳的所有棱边都做R2的圆角处理，避免尖锐边角划伤使用者，壳体壁厚统一设置为2mm，兼顾结构强度与材料成本，日常搬运、挪动时不会因为轻微磕碰出现壳体变形的问题。散热孔的排布区域避开内部电路板的元件安装位，避免灰尘通过散热孔直接落到核心元件上，同时保证空气可以在腔体内形成对流，带走辉光管与驱动电路工作产生的热量，延长整机的使用寿命。
