CNC6040雕刻机80mm主轴吸尘安装结构

在小型数控雕刻加工作业场景中，加工非金属板材比如亚克力、PVC、密度板甚至软金属时，高速切削产生的切屑与粉尘如果不能及时收集，一方面会飘散在作业空间内影响操作人员健康，另一方面细碎切屑容易堆积在工作台面、导轨缝隙处，长期积累会加剧运动部件磨损，还可能附着在加工工件表面影响后续走刀精度，这款适配CNC6040机型80mm直径主轴的吸尘部件，就是针对这类小型桌面雕刻机的作业痛点设计的配套集尘结构。

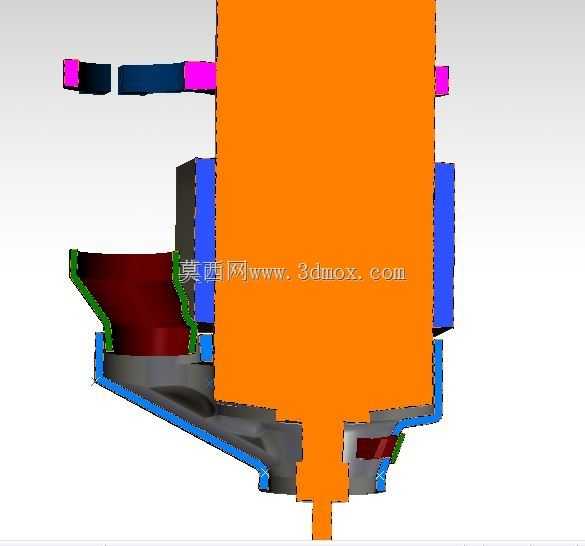

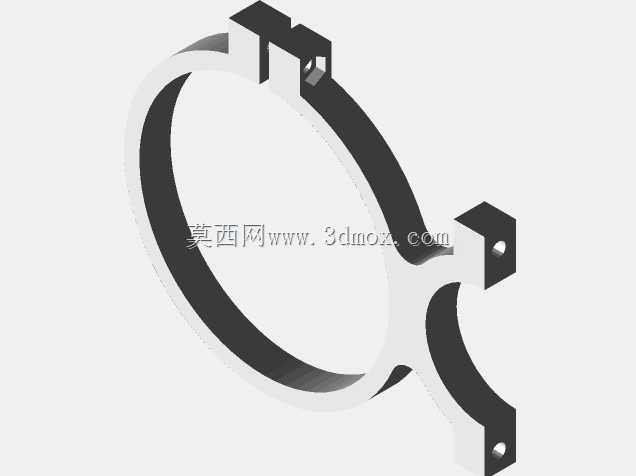

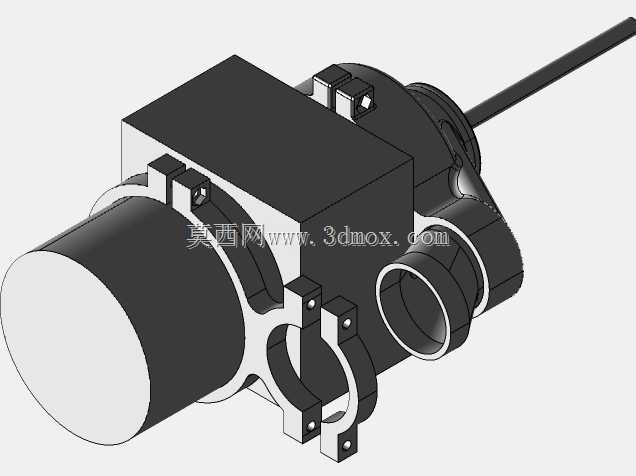

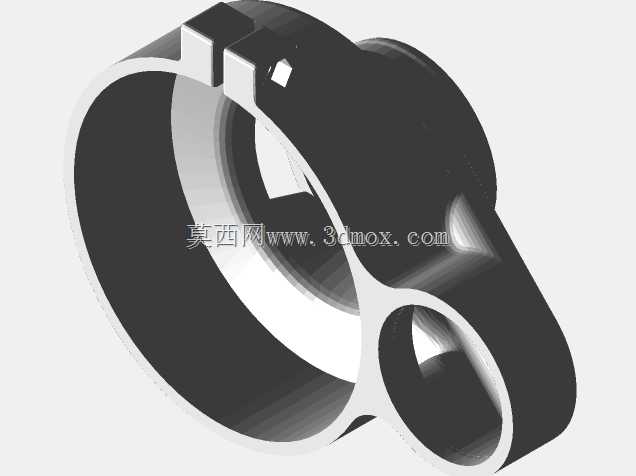

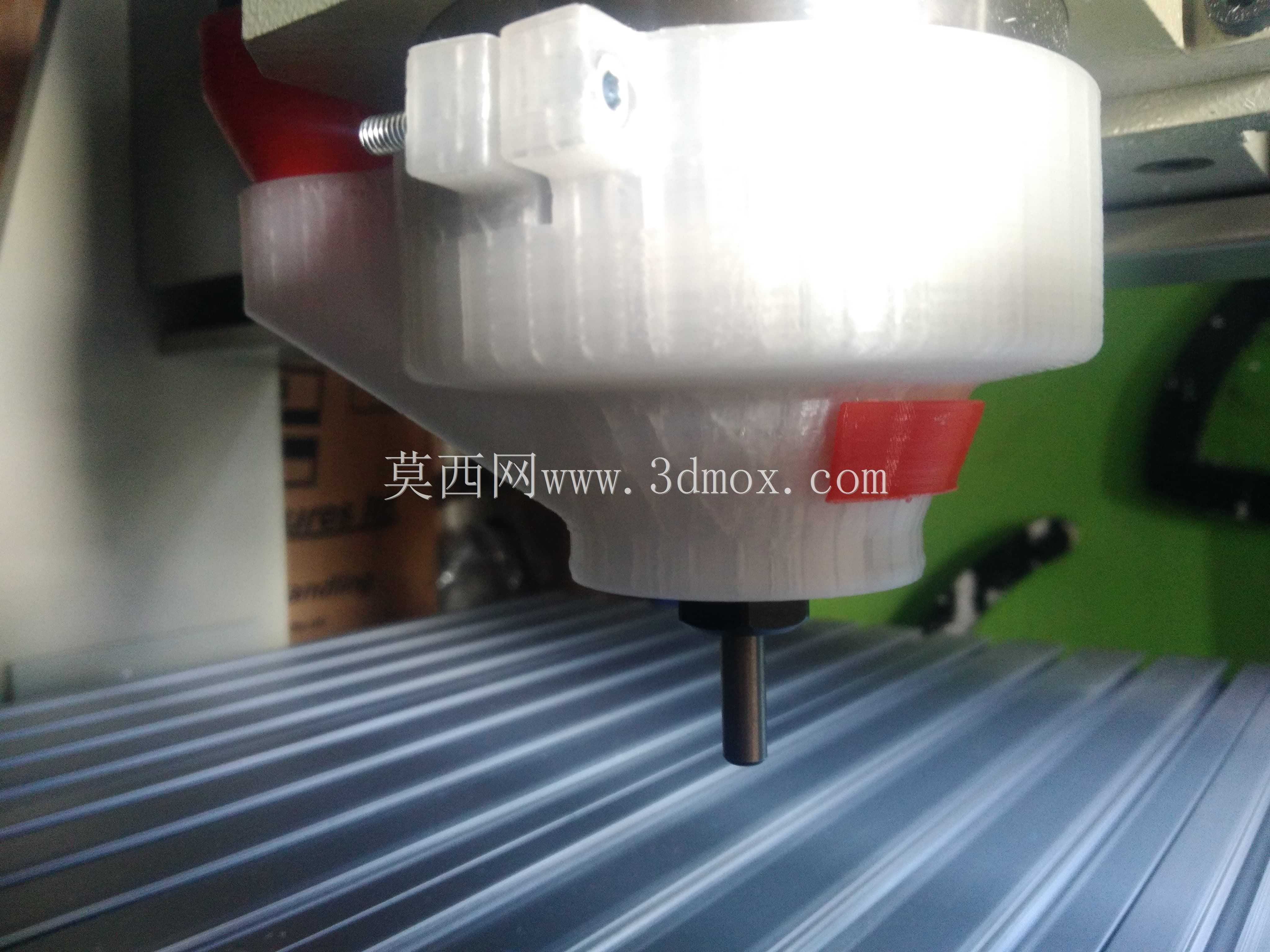

从实际安装适配性来看，该部件整体围绕80mm直径的主轴下端做环抱式布局，安装位置紧贴主轴夹头的上方区域，不会干涉刀具的装拆操作，也不会在Z轴向下进给时触碰工作台面或者加工工装，整体径向伸出尺寸控制在合理范围，不会超出CNC6040机型原有Z轴滑台的运动边界，避免设备回零或者快速移动时发生碰撞。结构上分为连接固定底座与吸尘管路两部分，底座采用抱合式结构贴合主轴外壳，不需要在原有主轴上额外打孔攻丝，不会破坏主轴的原有动平衡与结构强度，吸尘口的朝向对准刀具切削区域，负压气流可以直接覆盖刀具与工件接触的切削点，第一时间将产生的粉尘与切屑吸走，避免切屑被高速旋转的主轴带飞四散。

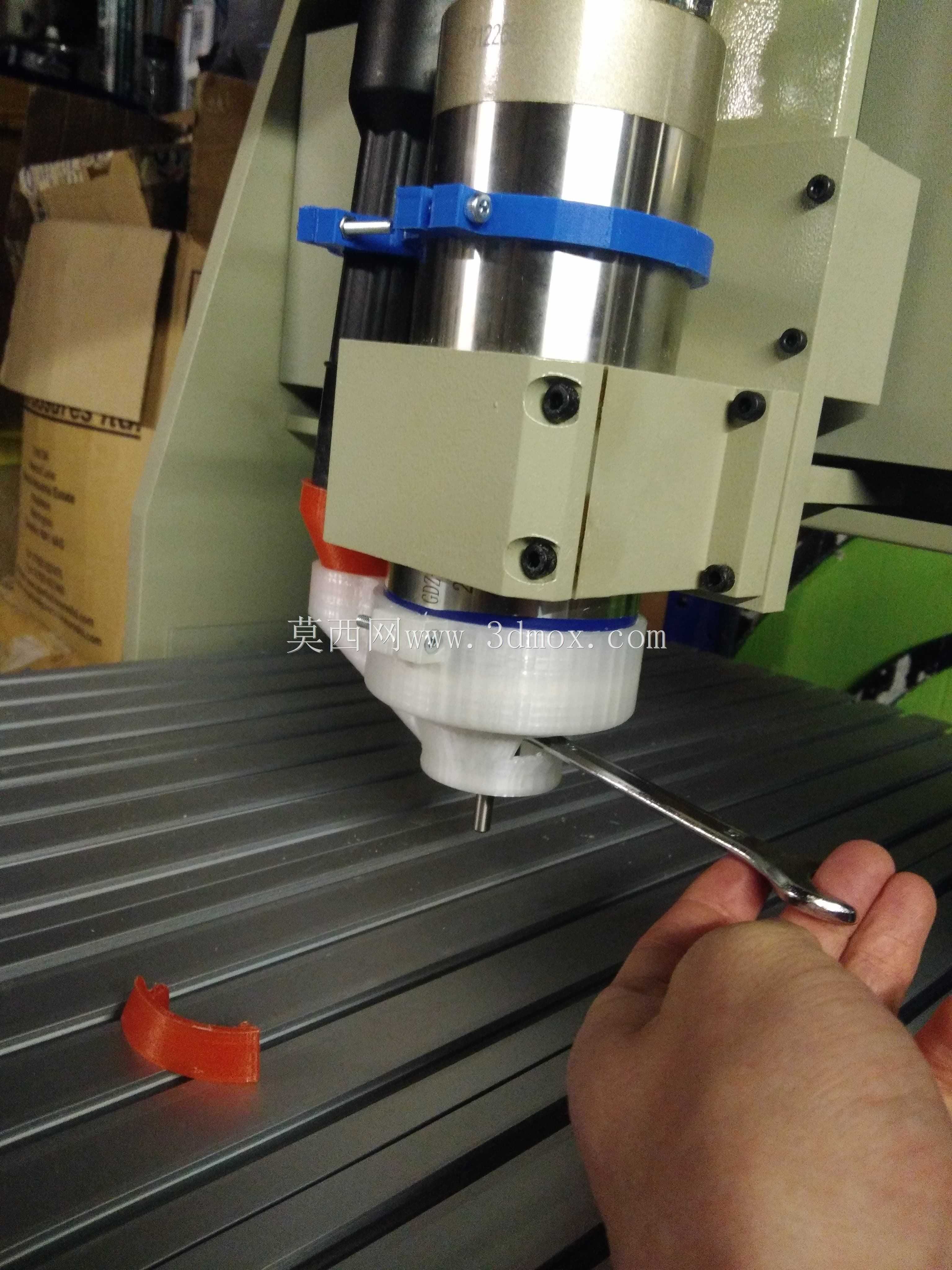

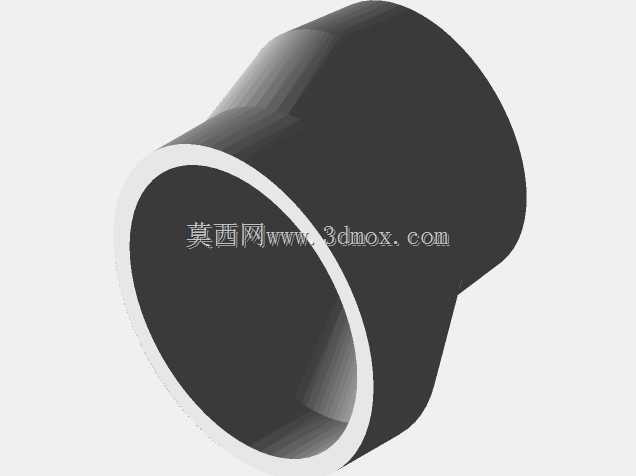

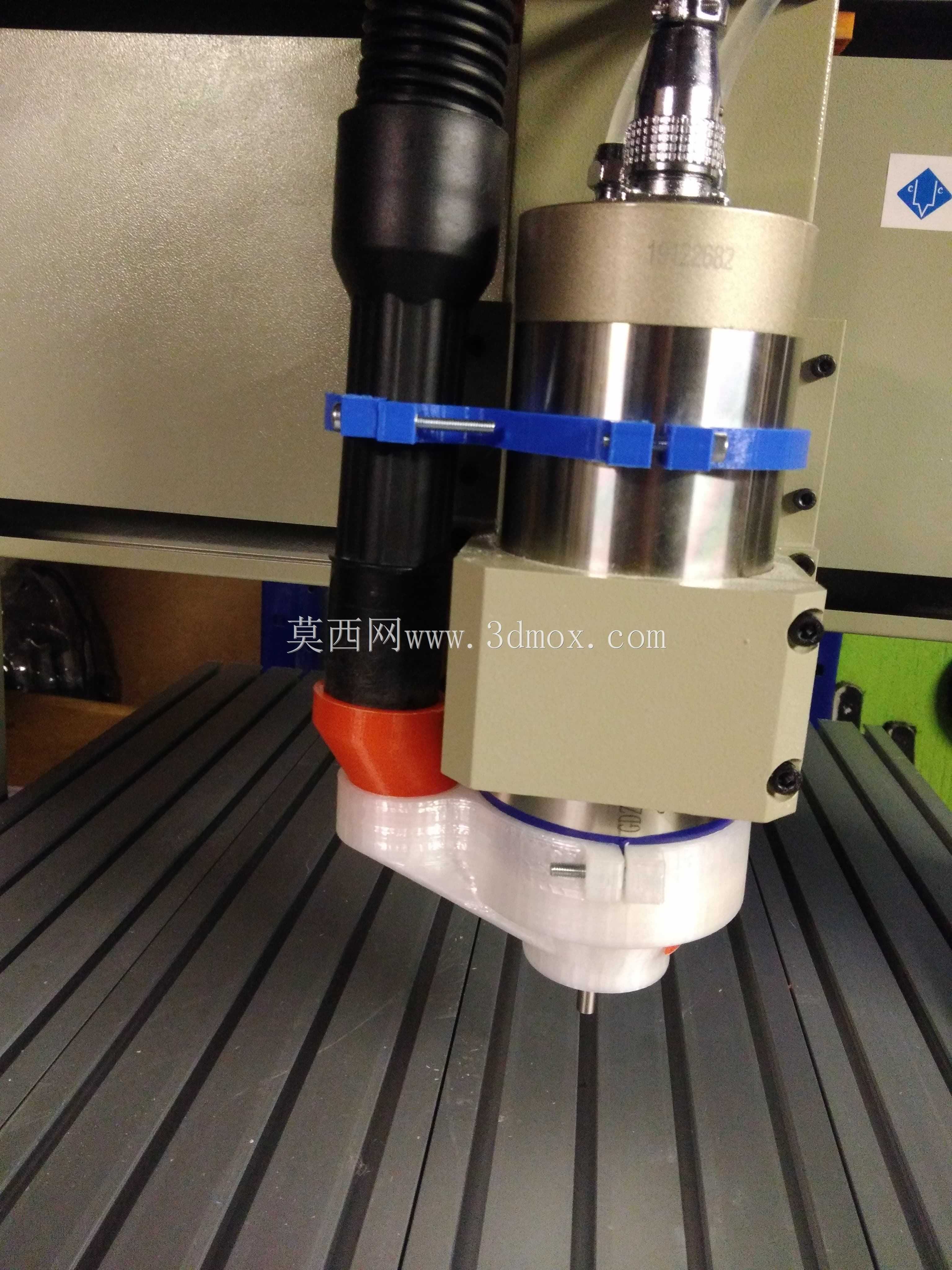

设计过程中充分考虑了小型雕刻机的安装空间限制，没有采用复杂的多段拼接结构，整体造型紧凑，安装时只需要调整好轴向位置，让吸尘口下端与刀具刀尖保持合适的距离，既保证吸尘气流的覆盖范围，又不会在加工深腔工件时碰到工件表面，位置确认后将管路部分与底座做固定连接即可，不需要复杂的调试步骤。实际使用中，该结构可以适配常规的工业吸尘软管接口，不需要额外定制转接头，配合车间常用的工业集尘器就能达到不错的集尘效果，能大幅减少加工过程中的人工清理频次，也能降低切屑进入导轨、丝杠传动副的概率，延长设备日常维护的周期。不同于大型加工中心的全封闭防护罩集尘结构，这款吸尘部件针对小型开放式结构的桌面CNC设备设计，没有多余的遮挡结构，操作人员可以随时观察刀具的切削状态，调整进给参数，不会因为加装吸尘装置影响加工过程的观测，同时整体重量较轻，不会给Z轴滑台增加过多的负载，避免影响Z轴的进给响应精度。
