焊接作业工位伞形集气排风罩结构

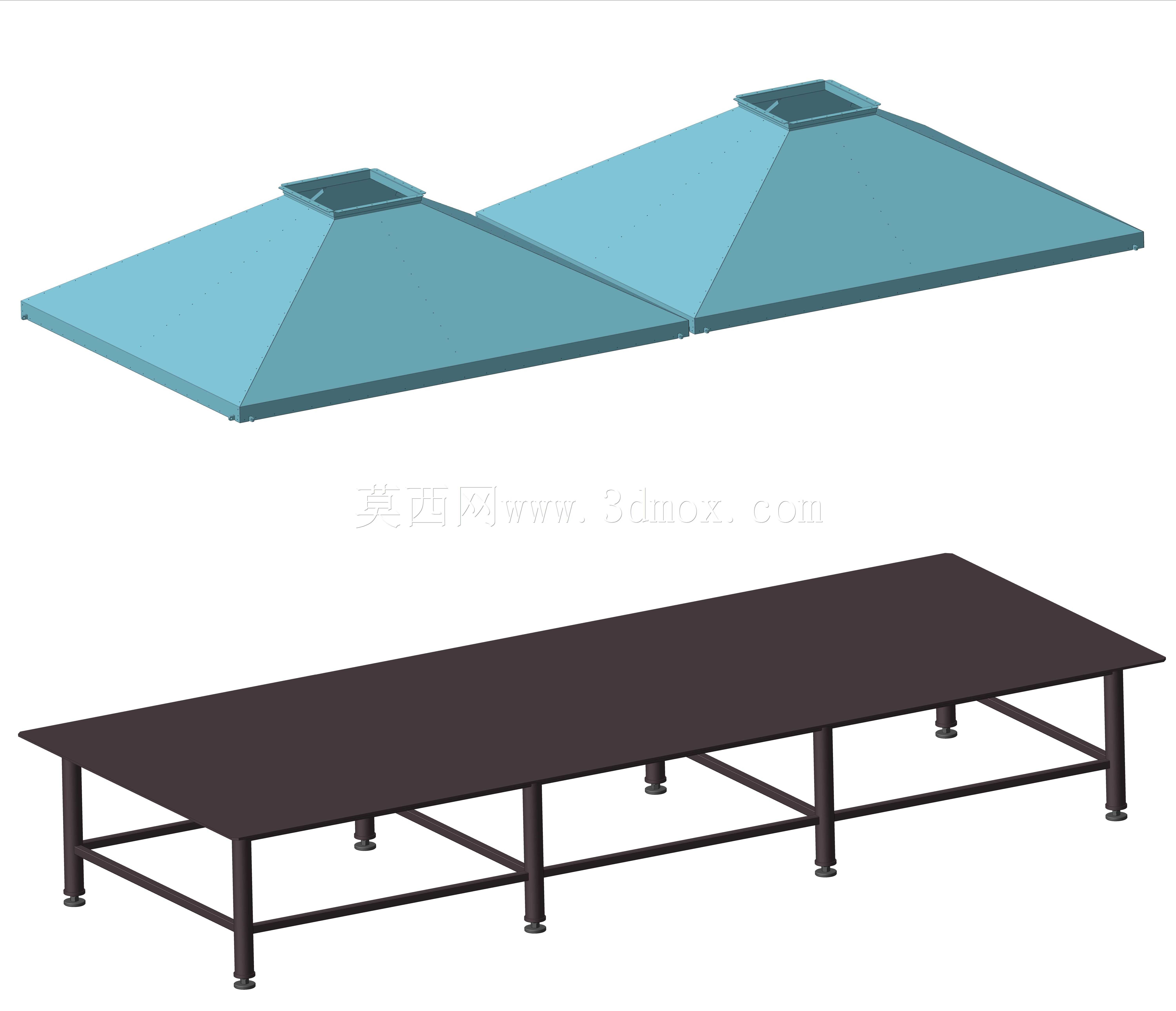

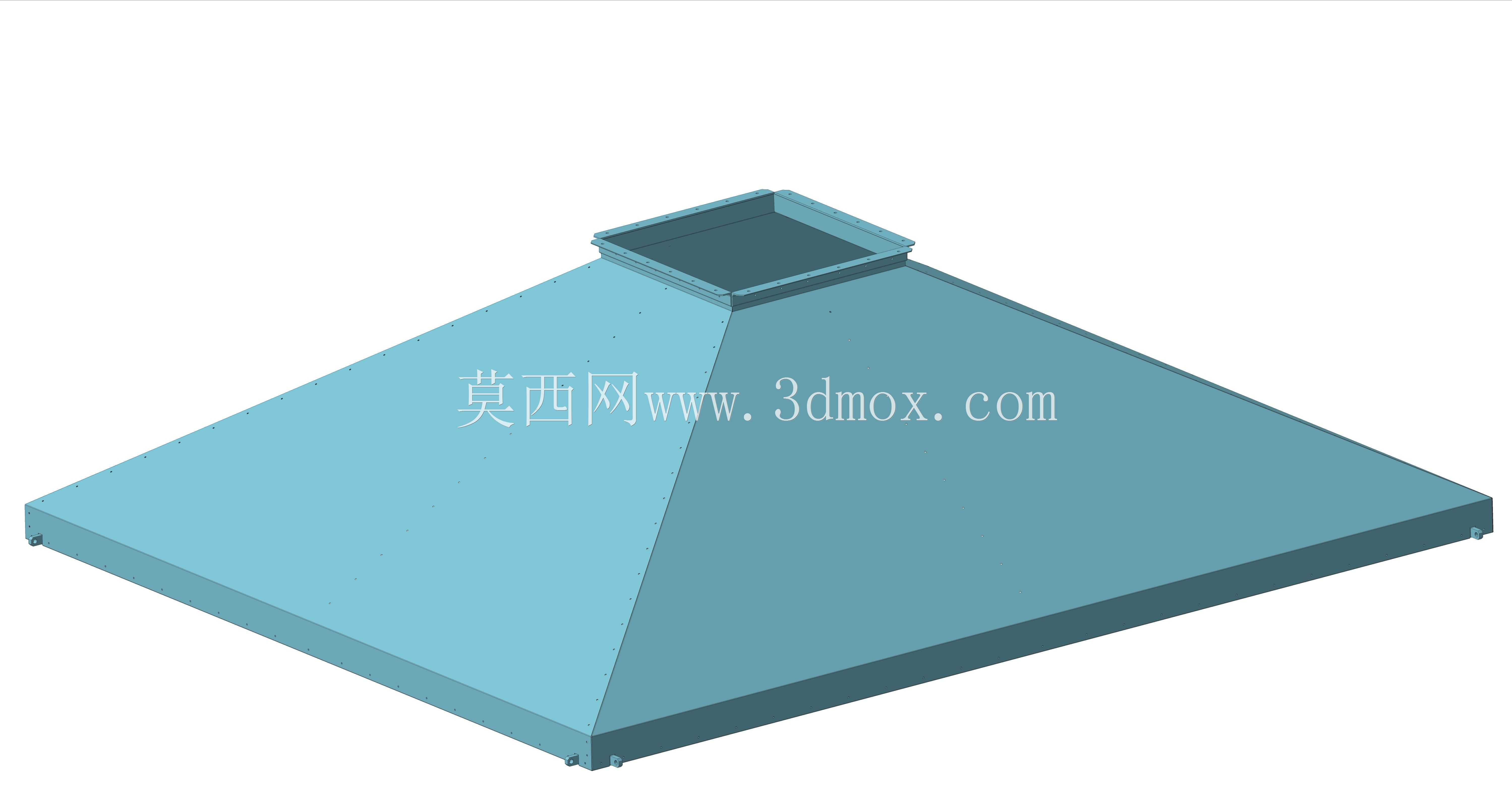

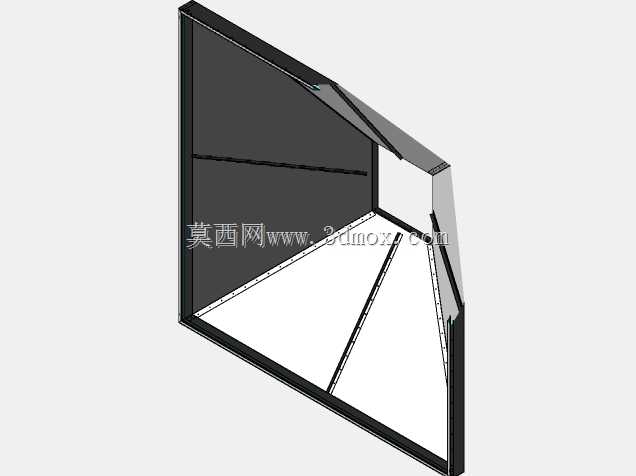

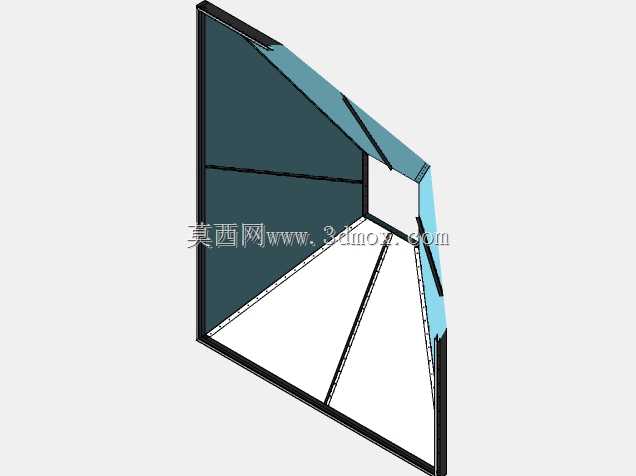

这款伞形排风结构主要面向焊接作业工位的局部排烟需求设计，在各类金属加工车间的手工焊、二保焊固定作业点，这类伞形罩是控制焊接烟尘扩散最直接的局部排风构件，相比整体车间通风，局部集气的能耗更低，烟尘捕集效率更高，能在烟尘产生的初始位置就将其裹挟抽走，避免焊接烟尘弥散到整个作业区域，保护一线操作人员的职业健康。从结构设计来看，整体采用下大上小的四棱台锥面结构，底部敞口覆盖整个焊接工作台的作业范围，顶部收窄为方形接口，可直接对接车间的排风支管或者柔性风管，锥面的倾斜角度经过合理设置，既保证气流能顺着锥面顺畅汇入顶部接口，避免锥面区域形成涡流导致烟尘滞留，也控制了整体的高度尺寸，不会因为罩体过高导致安装后占用过多竖向空间，干扰工位上方的起重作业或者管线排布。底部敞口的边缘做了外翻的折边结构，一方面可以提升薄钢板罩体的整体刚度，避免大尺寸薄板在长期使用或者气流扰动下产生震颤异响，另一方面折边形成的导流边能更好地约束捕集气流的边界，减少罩口外部的无效气流卷入，提升有效捕集风速的覆盖范围。罩体底部四个角预留了安装固定的点位，既可以通过吊杆直接悬挂在工位上方的厂房钢结构檩条上，也可以搭配支架固定在焊接工作台的后侧框架上，安装时需要保证罩口距离焊接作业点的高度在合理区间，过高会导致捕集风速不足，烟尘容易横向逸散，过低则会干涉焊工的操作空间，影响工件的吊装和焊接动作。顶部的方形接口尺寸匹配常规的车间排风支管规格，不需要额外做变径转接就能直接连接，接口处做了外翻的法兰边，方便后续加设防漏风的密封垫，通过螺栓卡箍就能完成和风管的紧固连接，减少安装现场的加工工作量。在实际使用场景中，这类伞形罩不需要跟随焊枪移动，适合固定点位的长周期焊接作业，比如小型结构件的组焊工位、工装夹具上的重复焊接工序，罩体覆盖范围内的焊接烟尘会在排风系统形成的负压作用下，顺着锥面快速进入排风管道，后续接入除尘主机完成烟尘过滤后达标排放。设计时也充分考虑了制作工艺的可行性，整个罩体的锥面可以通过薄板折弯、拼焊完成，不需要复杂的冲压模具，现场制作或者工厂预制都很方便，板材厚度选择常规的冷轧钢板即可，焊接完成后做表面防锈喷涂处理，就能适应车间内的焊接飞溅、温湿度变化等使用环境，长期使用也不容易出现锈蚀变形的问题。
