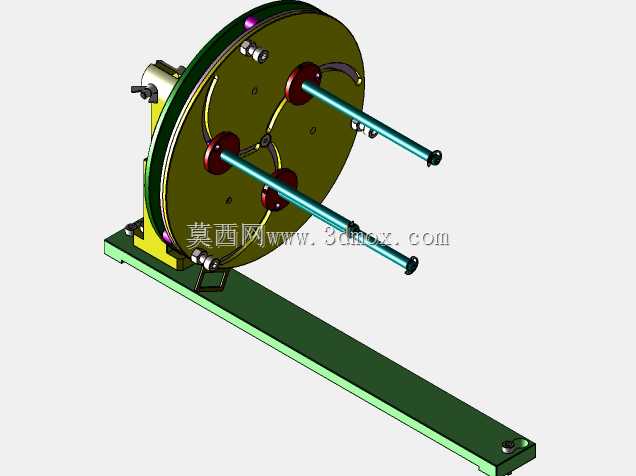

可轮换多角度可调检验工装夹具结构

在机加工零部件尺寸形位公差检测环节，这类可调轮换式检验夹具主要适配多规格轴类、杆类零件的批量检测场景，替代传统单工位固定夹具的低效装夹模式，解决检测过程中反复拆装工件、调整检测角度耗时久的痛点。整套夹具采用卧式长底座安装结构，底座预留标准安装孔位，可直接固定在检测平台、三坐标测量机工作台或者二次元影像仪台面上，安装边界适配多数常规检测设备的工作台面尺寸，不需要额外定制转接板，降低现场适配改造成本。核心承载部分为立式转盘结构，转盘上沿圆周方向均匀布置多组工件装夹定位座，每个定位座配套快锁式顶紧结构，装夹工件时只需要将工件插入定位孔，扳动侧边锁紧件即可完成固定，单工位装夹耗时不超过五秒，适配不同直径的杆类工件检测需求。转盘侧边配套角度锁紧与分度定位结构，可根据检测需求调整转盘的旋转角度，也可以实现固定角度的轮换切换，当一个工位的工件完成对应角度的检测后，只需要松开锁紧件转动转盘，即可将下一个待检工件转动到检测位，不需要重复拆装工件，大幅提升批量检测的作业效率。设计过程中优先考虑检测作业的操作便利性，将锁紧操作件布置在转盘侧边靠近操作人员的一侧，操作人员不需要探身或者挪动位置即可完成锁紧与转盘转动操作，转盘的转动阻尼经过匹配设计，转动过程无卡滞也不会出现自行滑移的情况，保证检测工位的位置精度。装夹定位座的中心高经过统一校准，所有工位的工件装夹后中心轴线保持一致，轮换工位后不需要重新调整检测设备的焦距或者测头位置，减少检测过程中的辅助调整时间。底座采用加厚钢板焊接后加工的结构，整体刚性充足，装夹工件后不会出现形变翘曲的问题，保证检测基准的稳定性，转盘与底座之间的连接轴采用高精度轴承配合，径向跳动量控制在检测允许的公差范围内，避免因为夹具本身的精度误差影响最终检测结果。这类夹具尤其适合汽配、五金加工行业的杆类零件出厂检验环节，单套夹具可同时装夹多件同规格或者相近规格的工件，配合检测设备可实现连续轮换检测，相比传统单工位夹具，检测效率可提升三倍以上，同时减少反复拆装工件带来的基准偏移误差，提升检测结果的一致性。
