车辆舱门横向插销式滑动锁具结构

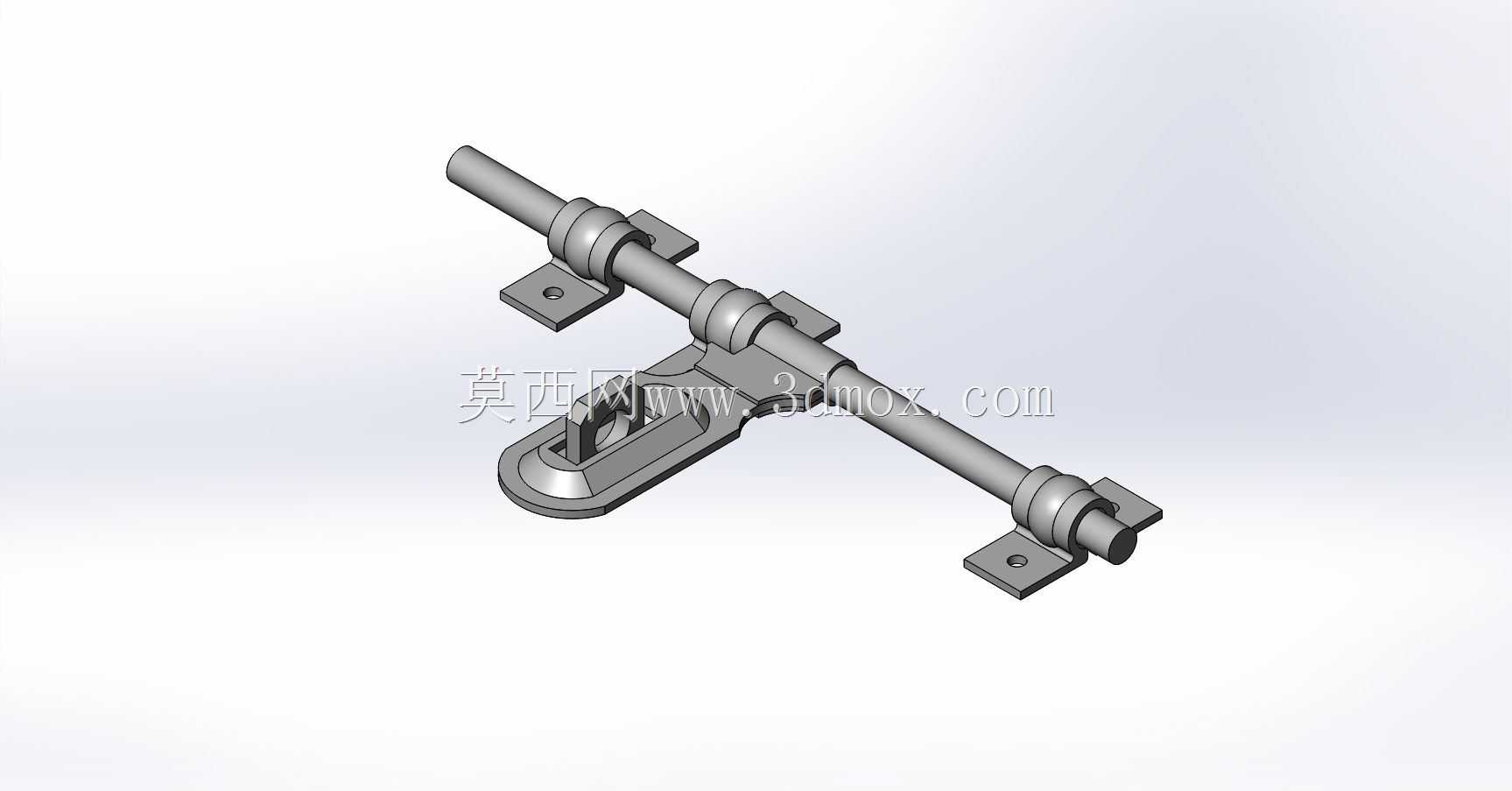

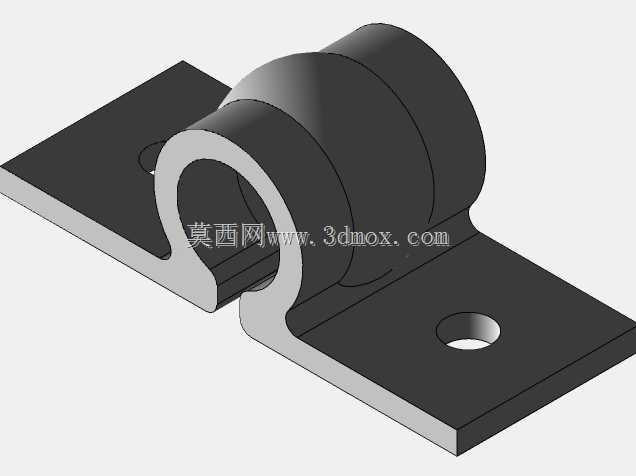

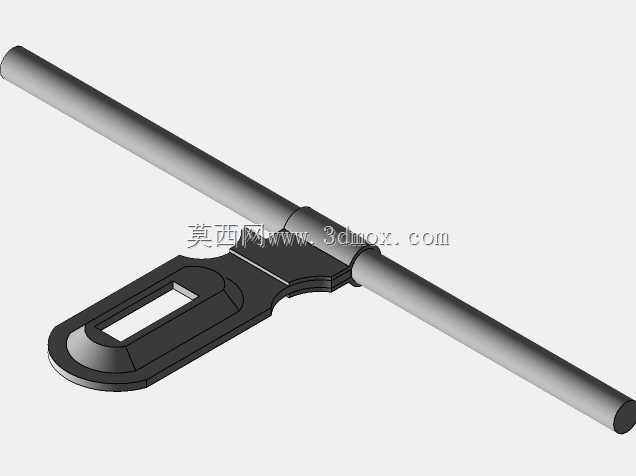

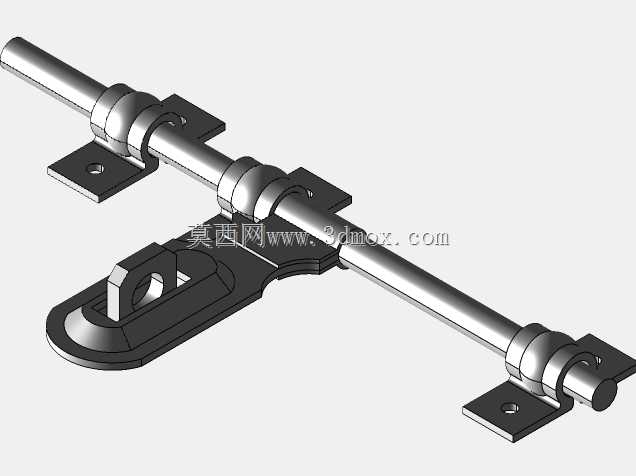

这类横向滑动式插销锁，主要应用在工程车辆、货运车辆、特种作业车辆的侧开式舱门、检修门以及小型设备舱门的锁闭场景，部分带密封要求的车载储物舱也会选用该类结构替代普通按压锁，应对车辆行驶过程中的持续振动、颠簸工况，避免锁止失效导致舱门意外开启。从功能特性来看，该锁具采用长杆横向滑移的锁止逻辑，锁杆通过三个带安装孔的支座固定在舱门内侧，支座内预留与锁杆直径匹配的滑动间隙，既保证锁杆推拉动作顺畅无卡滞，又能限制锁杆的径向窜动，避免车辆振动时锁杆出现异响或自行移位。锁体基座固定在舱门对应的门框位置，基座上设置有与锁杆端部匹配的锁止卡槽，当锁杆滑移至卡槽内时，可实现舱门与门框的刚性连接，锁止状态下能承受一定的横向拉力，避免舱门受外力挤压或振动冲击时脱开；锁杆中部设置的拨块结构，方便操作人员从舱门内侧快速拨动锁杆完成解锁或锁止动作，拨块与基座上的定位结构配合，可在锁止到位后提供轻微的卡位阻尼，给操作人员明确的动作反馈。设计过程中，首先需要匹配舱门的安装空间确定锁杆的总长度，三个安装支座的间距需要根据舱门内侧的加强筋位置调整，避开舱门的冲压凸起或焊接结构，保证支座安装面与舱门钣金完全贴合，避免安装后锁杆出现别劲卡滞的问题。锁杆的直径选择需要结合舱门的承重与抗冲击要求确定，常规车载舱门选用的锁杆直径在8-12mm区间，保证锁杆具备足够的抗剪切强度，在舱门受意外外力冲击时不会出现弯曲变形。安装边界方面，三个支座的安装孔位采用通孔设计，可通过螺栓或拉铆方式固定在1.5-3mm厚度的钣金舱门上，锁体基座的安装面需要与支座安装面保持在同一平面，平面度误差控制在0.2mm以内，否则会导致锁杆与卡槽对位偏差，出现锁止不到位的问题。锁杆的滑移行程需要预留足够的冗余量，保证解锁状态下锁杆端部完全退出基座卡槽，不会干涉舱门的正常开启，同时锁杆尾端需要设置限位结构，避免推拉解锁时锁杆从支座内滑脱。该类锁具没有复杂的弹性零件或精密传动结构，整体结构简单可靠，在多尘、淋雨、温差变化大的车载工况下故障率极低，日常维护仅需定期在锁杆与支座的滑动接触面涂抹少量润滑脂，即可保证长期使用的动作顺畅性，相比带弹簧结构的锁具，更适合作业环境复杂的工程车辆使用。
