手动台式冲压工装结构设计方案

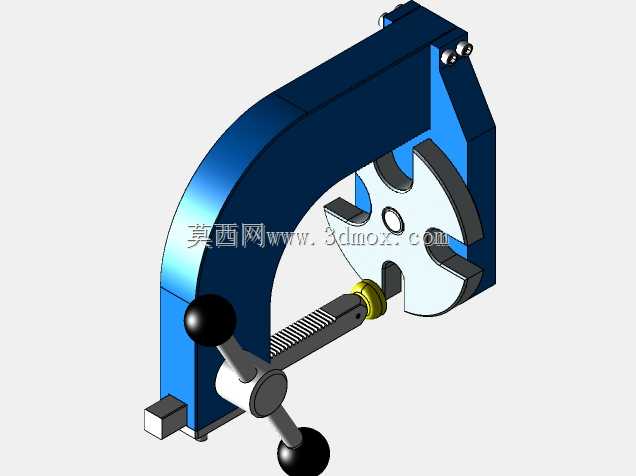

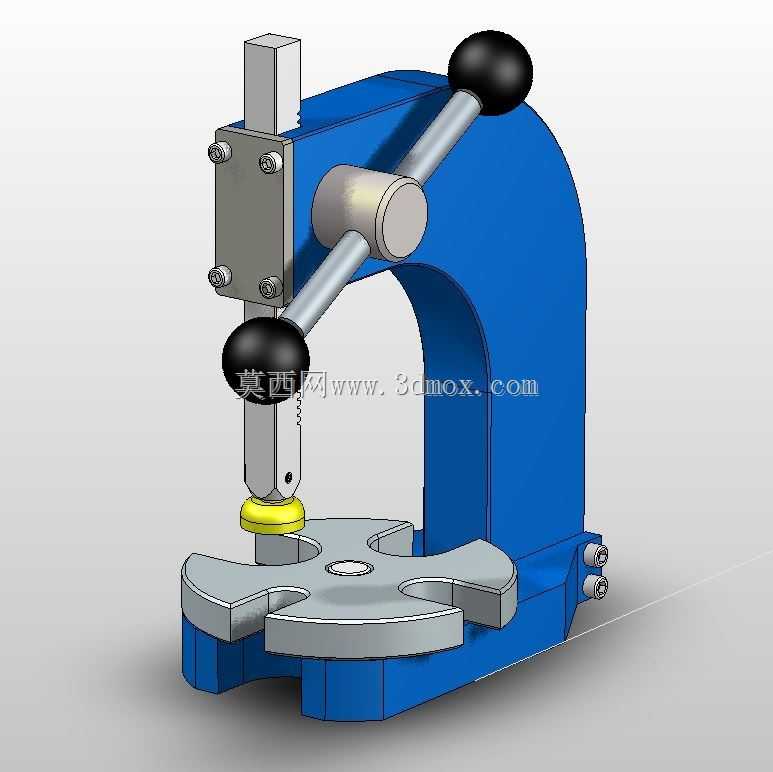

这款手动冲压工装主要面向小批量五金件加工、维修工位压装、教学实训场景设计，区别于大型冲压设备的大吨位高产能定位，它更适配零散小工件的冲孔、压铆、薄料冲裁、小过盈件压合作业，在五金维修铺、学校金工实训教室、小型五金加工厂的零散工序工位上，这类手动设备不需要外接动力源，放置在常规工作台面上即可开展作业，不会占用过多车间空间，也不存在气动、液压设备的管线排布需求，工位调整十分灵活。从结构设计逻辑来看，整体采用C型开式机架布局，这种开口结构能给操作人员留出足够的工件取放空间，加工时可以直观观察冲头对位情况，降低小工件对位的操作难度。机架主体采用一体式弯板承力结构，受力路径从冲头作用点沿C型臂直接传导到底座，避免多拼接结构带来的刚度不足问题，冲压作业时的机架变形量控制在小工件加工允许的范围内，不会因为机架形变导致冲头偏磨、工件冲压精度超差。操作端采用双球头杠杆手柄结构，杠杆传动比经过匹配计算，操作人员施加在手柄上的正常握力经过杠杆放大后，冲头端可以输出满足薄铁皮、铝片等软质薄料冲裁，以及小型铜套、销钉压装的作用力，手柄的握持位置做了圆弧过渡处理，长时间操作也不会出现硌手的问题。冲头导向段采用方形导柱配合导套的结构，相比圆形导柱，方形导向结构可以限制冲头的周向转动，保证异形冲头的冲压角度始终一致，导套与机架之间通过四颗螺栓锁紧固定，后期导套出现磨损后可以直接拆卸更换，不需要整体更换机架，降低维护成本。底座采用四缺口式平台结构，四个缺口位置可以适配不同的简易定位夹具，针对不同外形的待加工工件，可以快速安装自制的定位块，不需要对底座做二次加工；底座底部预留了两个安装螺孔，可以通过螺栓将整机固定在木质或者钢制工作台面上，避免冲压作业时设备出现移位，冲头与底座的同轴度在装配时已经做了调整，常规薄料冲孔作业不需要额外校准冲头位置。设备的冲压行程控制在适配小工件加工的范围内，不会出现行程过长导致的操作空程浪费，冲头端部的连接位置采用通用夹头结构，可以根据加工需求更换不同规格的冲头、压头，适配冲孔、压印、铆接等不同工序的使用需求，不需要额外购置多台设备就能覆盖多种小型冲压作业场景。
