多段可调式柔性臂管路连接接头结构

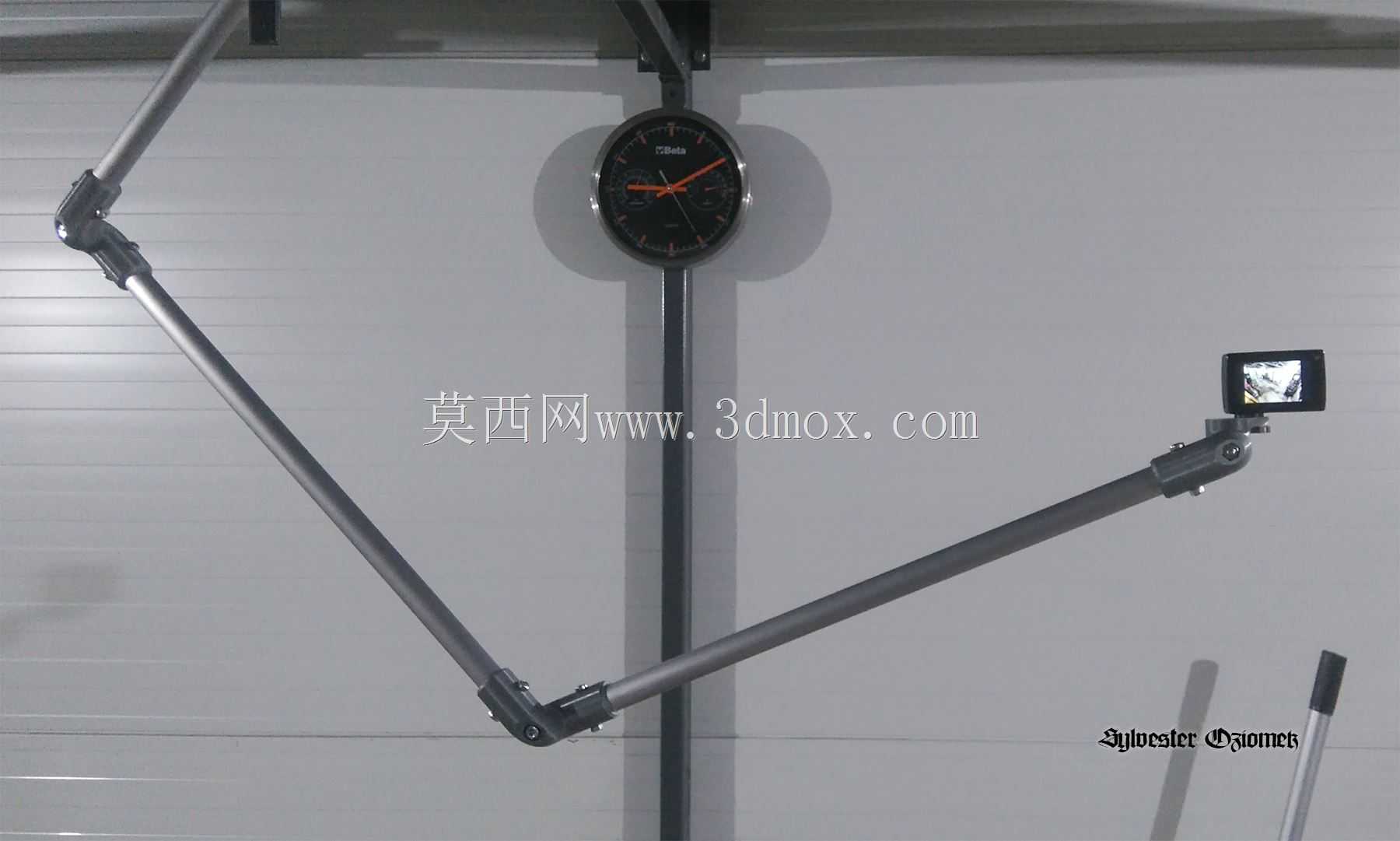

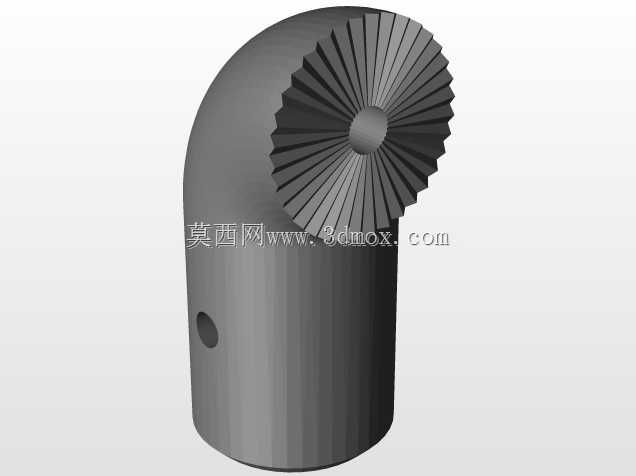

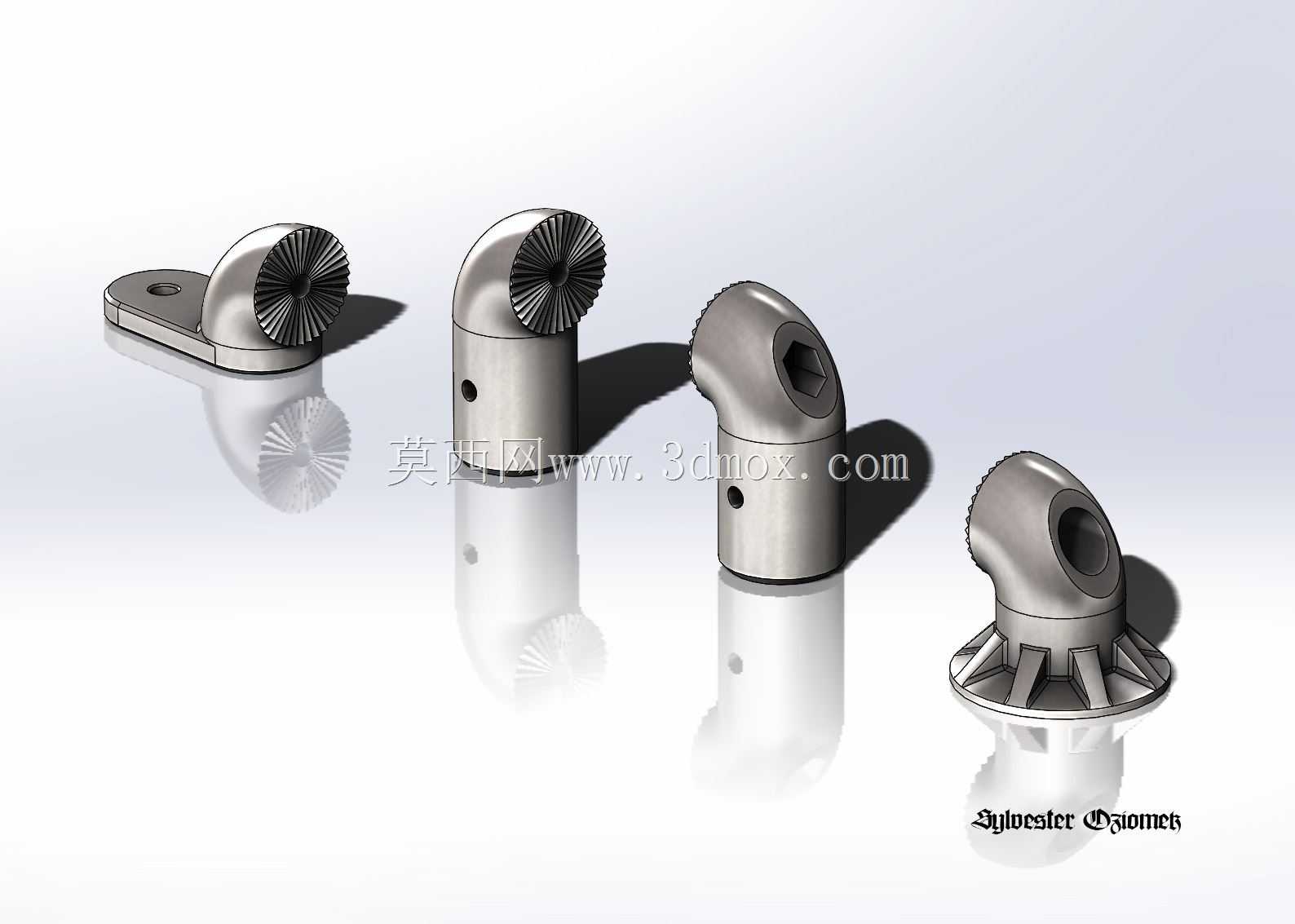

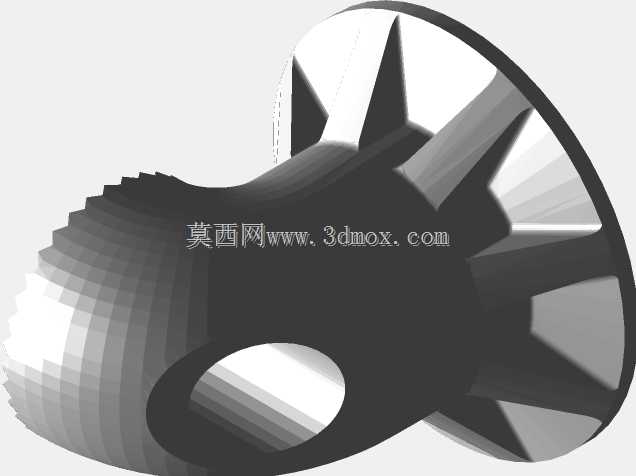

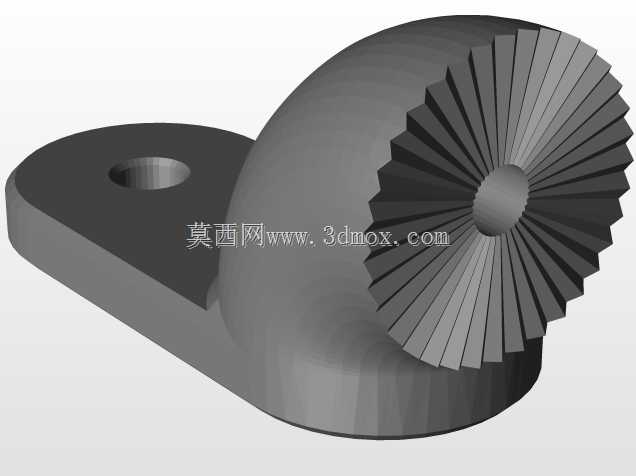

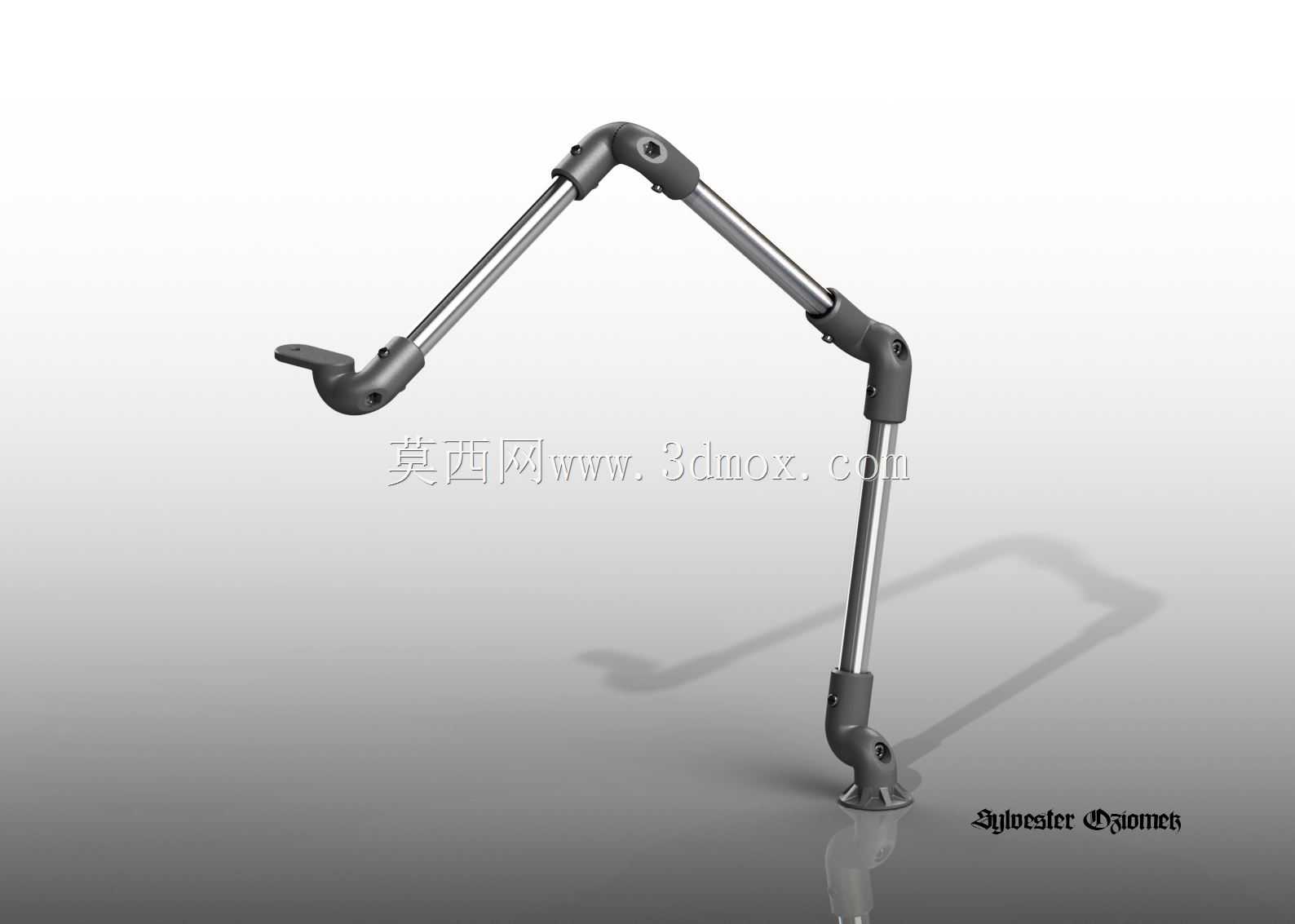

这款多段铰接式管路连接结构，主要面向小直径轻质管路的布设需求做的定向设计，适配直径20mm的铝管或者碳纤维管这类自重较轻的管材，在需要灵活调整管路走向、临时支撑定位的场景里实用性很强。从实际应用场景来看，这类结构常出现在小型设备的冷却管路布设、工位局部供气支管架设、检测设备的采样管线定位这类场合，不需要额外做复杂的管夹固定，靠自身的铰接结构就能维持调整后的姿态，省去了反复拆装支架调整位置的麻烦。整个结构采用多段金属杆搭配铰接接头的组合形式，每处铰接节点都做了阻尼适配设计，调整角度的时候可以在任意弯折位置锁止，不会因为管路自重或者轻微外力出现垂头、移位的情况，和常见的鹅颈管相比，它的承载能力更强，支撑长度更长，不会因为布设长度增加就出现支撑刚度不足的问题。设计的时候特意把接头的连接端做了统一的管径适配，不管是底座的固定端还是末端的管路接口，都匹配20mm管径的安装尺寸，底座端采用法兰式固定结构，可以通过螺栓直接锁在设备台面、机架立面这类安装基准面上，安装边界不需要预留太大的操作空间，四个安装孔的孔位做了通用化设计，适配常见的小型支架安装孔距。每一段臂杆的长度都做了等差匹配，多段组合之后可以覆盖半径半米左右的调整范围，水平伸展的时候不会因为力臂过长出现接头处应力集中的问题，铰接处的转动副做了径向间隙控制，长期反复调整也不会出现旷量过大的情况。末端的接头做了弧形导向设计，管路穿入的时候不会被锐边划伤管壁，接头内部做了限位台阶，管路插入之后可以抵到台阶位置，保证连接深度一致，不会出现管路插接不到位导致的脱落问题。和传统的硬管布设方式比，这种柔性臂结构不需要提前弯管、配焊，现场调整的时候只需要掰动臂杆到需要的位置就能完成管路走向调整，在小批量设备试制、工位临时改造的场景里，能大幅减少管路布设的工时，也不需要准备多种角度的预制弯头，降低了配件储备的种类。结构上所有的铰接接头都采用对称式锁紧结构，拆装维护的时候只需要松开节点处的锁紧件，就能单独更换某一段臂杆或者接头，不需要把整个结构全部拆解，后期维护的便利性很高。臂杆本身采用空心金属杆设计，在保证足够抗弯刚度的前提下尽可能降低了自重，不会因为自身重量给底座固定端带来额外的负载，哪怕是固定在薄壁的设备外壳上，也不会因为结构自重导致安装面变形。
