海福乐100N气撑杆结构设计

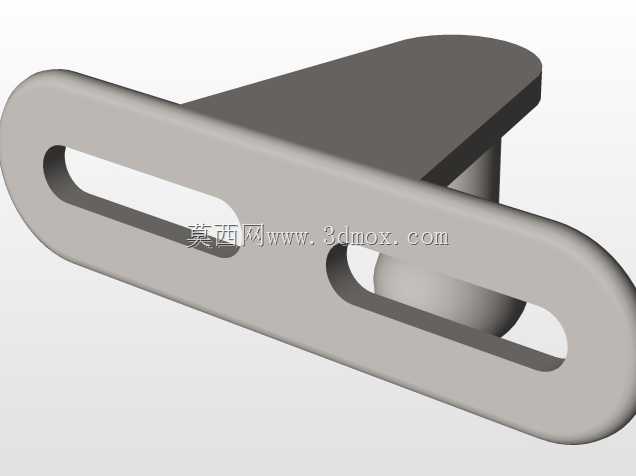

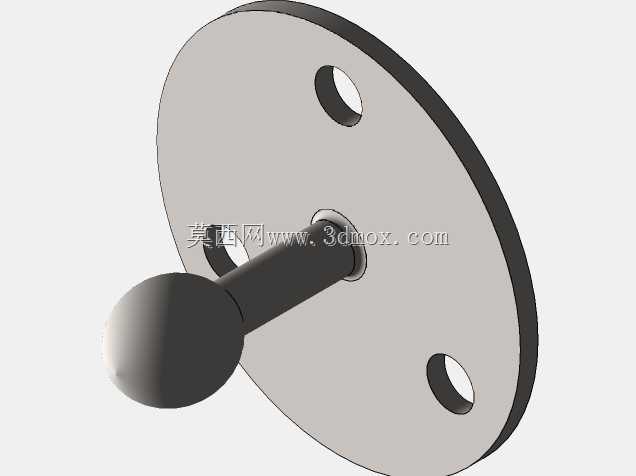

这款100N规格的气撑杆，是家具与小型设备舱门启闭场景中常用的支撑构件，日常多见于吊柜上翻门、小型设备检修门、轻型盖板的辅助支撑场景，核心作用是抵消门板或盖板的自重，实现启闭过程的平缓助力，避免门板快速下坠造成磕碰或夹伤，同时可在开启角度范围内任意位置悬停，无需额外设置卡位结构。从结构设计来看，整体采用圆柱形缸体作为核心承压部件，缸体一端搭配带三孔安装位的法兰式活动接头，接头自带万向转动结构，可适配安装面的角度偏差，抵消安装过程中的位置公差，避免缸体承受额外径向力导致密封件过早磨损；另一端设置带固定底座的铰接支座，底座采用带两个安装孔的耳片式结构，可通过螺丝直接固定在柜体或设备框架的预设安装位上，安装时无需额外加工复杂的配合槽位，适配常规16-18mm厚度的板材安装场景。设计过程中优先考虑了安装边界的适配性，缸体外径控制在常规气撑的通用尺寸范围内，总行程匹配常规上翻门的开启角度需求，当门板开启至最大角度时，缸体不会与柜体内部的储物空间产生干涉，两端接头的转动角度范围覆盖了门板从闭合到完全开启的全行程转动量，不会出现运动死点。功能层面，缸体内部填充惰性气体作为弹力来源，100N的支撑力对应单根可承载5-8kg的门板重量，对于常规宽度600mm以内的吊柜上翻门，单根即可满足支撑需求，更宽的门板可对称布置两根实现受力均衡；活塞杆表面做了硬化处理，降低日常启闭过程中的摩擦损耗，密封结构采用多道密封圈组合，可保证长期使用过程中不会出现漏气泄压的问题，启闭过程的阻尼力经过匹配调校，关闭时不会出现突然下坠的情况，开启时也不会出现弹力过大导致门板猛然弹开的问题。建模过程中完整还原了两端安装孔的位置尺寸、缸体与活塞杆的配合间隙、铰接部位的转动间隙，可直接用于家具结构设计的装配干涉检查，也可作为设备检修门支撑选型的参考模型，安装孔位的尺寸完全对应市售同规格产品的实际参数，结构设计人员可直接调取模型放入装配体，验证安装位置是否合理，提前排查启闭过程中与周边构件的干涉问题，无需反复测量实物尺寸调整安装位。
