带六角结构法兰联轴器连接部件

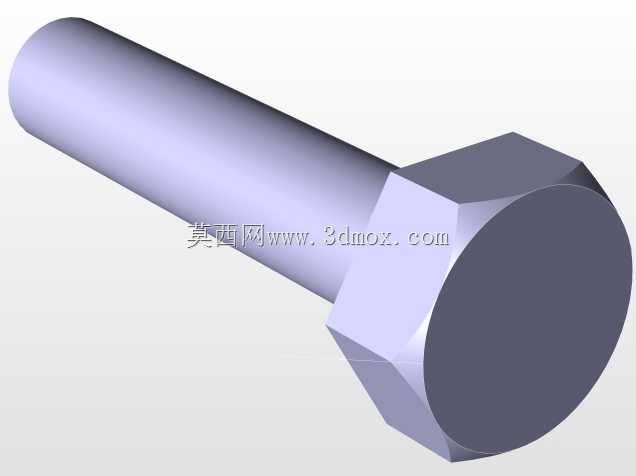

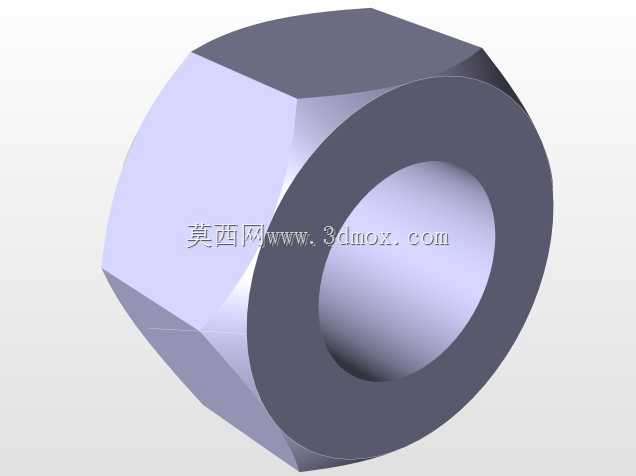

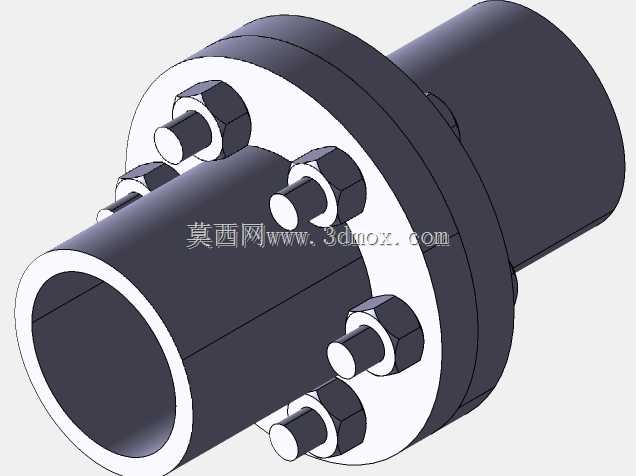

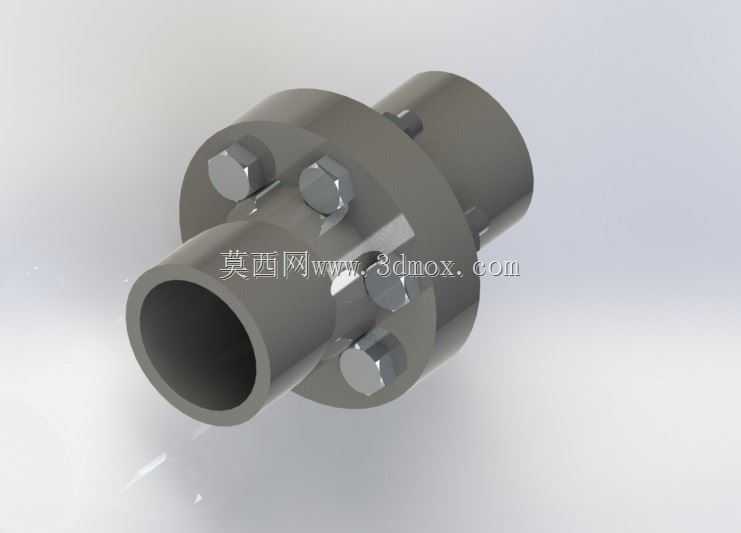

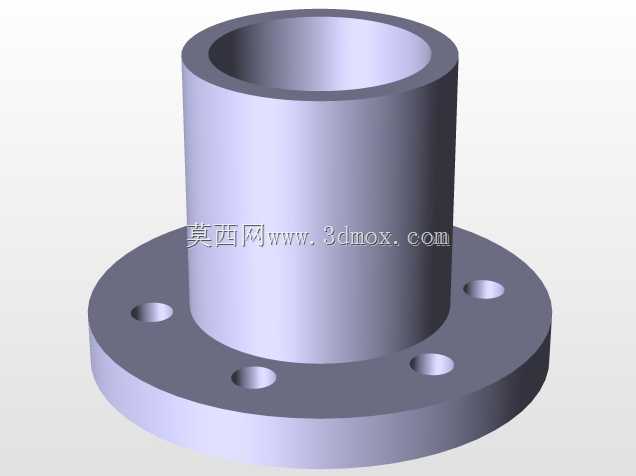

在各类工业传动系统中，轴系之间的扭矩传递与同轴度补偿始终是结构设计环节的核心考量点，这类带六角外形的法兰联轴器部件，常应用在中小功率的传动链路里，比如轻工输送设备的动力输出端、小型机床的进给轴连接、自动化生产线的模组传动部位，用来衔接两根同轴线布置的传动轴，补偿安装过程中产生的微小轴向、径向与角向偏差，避免轴系因硬对中产生额外的交变应力，延长轴承与轴件的服役寿命。从结构设计逻辑来看，这款联轴器采用一端六角外形、一端法兰环面的组合结构，六角段可适配标准扳手的夹持位，方便现场安装时的对位与锁紧操作，无需额外设计工艺夹持位就能完成装配时的扭矩施加，降低现场安装的工装需求；中间的通孔为轴穿装位，孔径与配合轴径采用基孔制过渡配合，保证扭矩传递过程中不会出现相对窜动，法兰端面可加工对应的螺栓孔位，与配对法兰通过高强度螺栓完成锁紧，依靠端面摩擦力与螺栓剪切力共同传递工作扭矩。设计过程中需要重点把控安装边界尺寸，六角段的对边尺寸要匹配常用开口扳手的规格范围，避免出现扳手无法卡入的情况，法兰环的外径要小于安装腔体内的最小避让空间，防止运转过程中与周边防护件、机架结构产生运动干涉；通孔的同轴度公差需要控制在IT7级以内，保证两根连接轴的回转中心偏差在允许范围内，减少运转时的偏心振动。这类部件在实际选型时，需要匹配对应轴系的额定扭矩、最高转速参数，法兰端面的粗糙度要达到Ra1.6以上，保证结合面的接触刚度，避免锁紧后出现端面贴合不严导致的传动抖动；六角段的棱边需要做小尺寸倒角处理，既可以去除加工毛刺，也能避免安装过程中划伤操作人员，同时在装配时更容易引导部件穿入安装位。不同于传统的凸缘联轴器，这款带六角结构的法兰件在安装维护时更具便利性，无需额外的夹持工装就能完成拆装，在空间紧凑、工装难以施展的设备内部安装场景中优势明显，日常维护时拆卸联轴器检查轴件磨损情况的效率更高，也能减少设备停机维护的时长。
