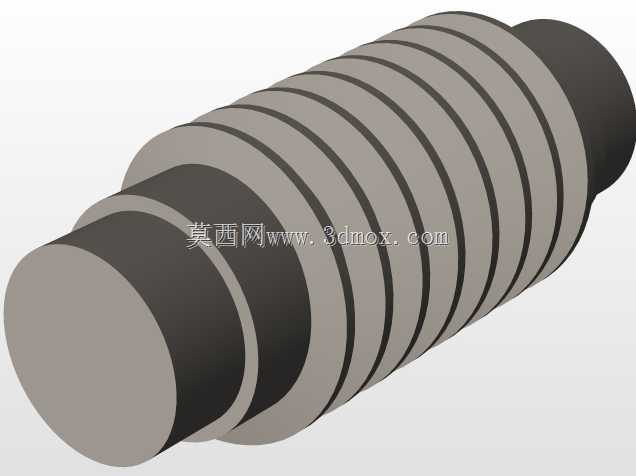

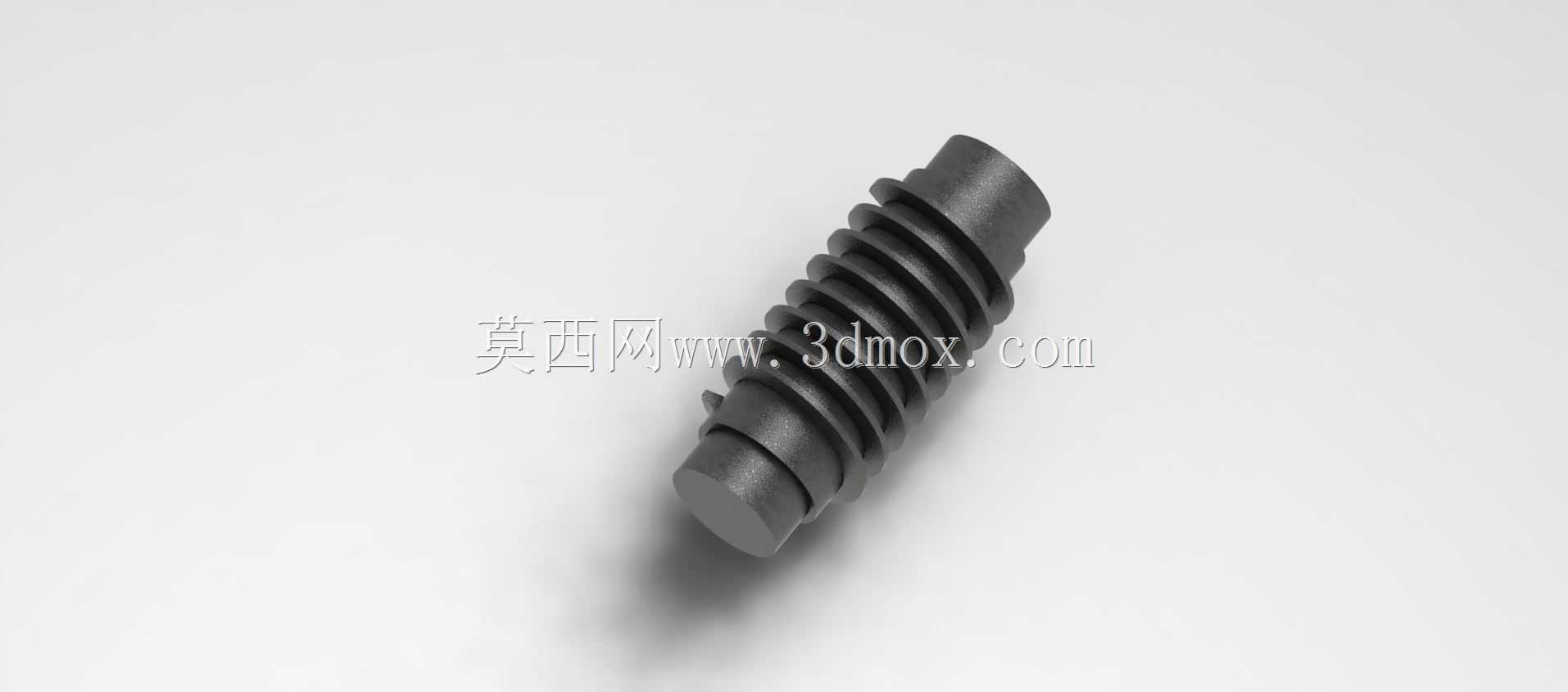

精密传动蜗杆蜗轮啮合结构三维数模

这套蜗杆蜗轮传动结构，核心应用在各类需要大减速比、低输出转速的传动场景中，常见于小型输送设备的动力输入端、机床进给机构的减速单元、自动化生产线的分度转台驱动部位，也会配套在阀门电动执行机构里，实现小扭矩输入到大扭矩输出的平稳转换。从实际使用场景来看，这类传动结构的核心优势是单级就能实现10-80的大传动比，相比多级齿轮减速结构，整体占用的安装空间更小，而且啮合过程是多齿连续接触，传动平稳性远优于直齿轮传动，运行时的冲击、振动和噪声都能控制在较低水平，适合对传动平稳性有要求的中低速重载工况。设计过程中首先要匹配的是啮合参数，蜗杆的轴向模数需要和蜗轮的端面模数完全一致，齿形角、导程角的匹配度直接决定了啮合侧隙和传动效率，建模时需要严格按照渐开线齿形的生成逻辑，先完成蜗杆的螺旋齿面扫掠，再基于蜗杆的齿形做布尔运算切除蜗轮齿坯，保证两者装配后齿面接触斑点符合传动要求，避免出现卡滞、偏磨的问题。从安装边界来看，这类蜗杆通常采用两端轴承支撑的安装方式，轴段的直径公差、轴肩定位尺寸需要匹配标准深沟球轴承或者角接触轴承的安装尺寸，蜗轮的内孔、键槽尺寸需要配套对应直径的输出轴，中心距的公差需要控制在IT7级以内，否则会大幅降低啮合精度，加剧齿面磨损。实际选型时还要考虑传动的自锁特性，当蜗杆导程角小于当量摩擦角时，结构可以实现反向自锁，也就是只能由蜗杆带动蜗轮，无法由蜗轮反向驱动蜗杆，这个特性在起重设备、升降机构里可以起到额外的安全防护作用，避免负载下坠的风险。建模过程中对齿根过渡圆角、齿顶倒角的细节处理也很关键，这些结构细节直接影响零件的加工工艺性，齿根圆角可以降低应力集中，提升零件的疲劳强度，齿顶倒角可以避免装配时齿棱磕碰，也能减少啮合初期的磨损。另外这类传动结构的润滑设计也需要在建模时预留空间，通常采用油浴润滑的方式，箱体内部需要预留足够的储油空间，保证蜗杆啮合部位能充分浸在润滑油里，降低齿面的摩擦损耗，延长零件的使用寿命。
