适配KTM Adventure的Superduke排气安装固定支架

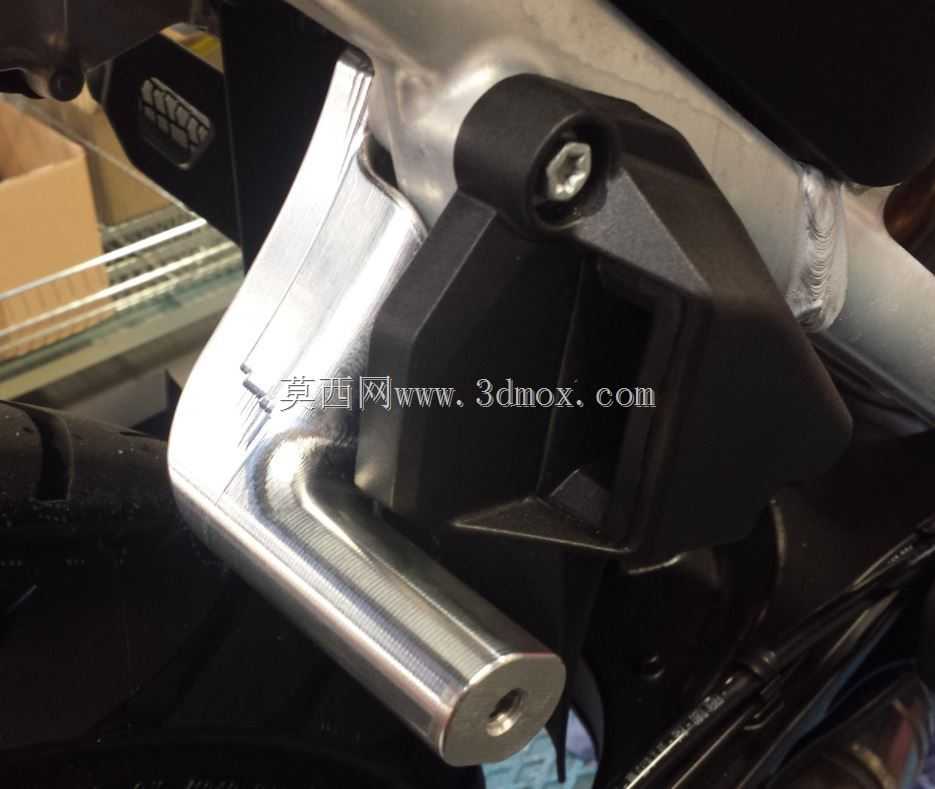

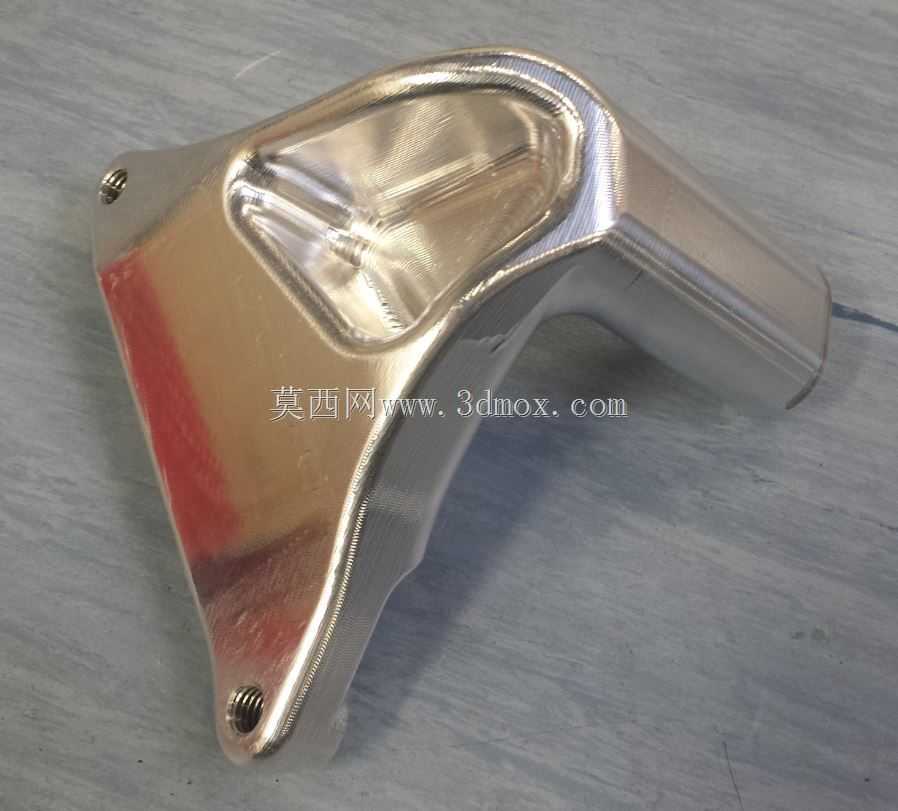

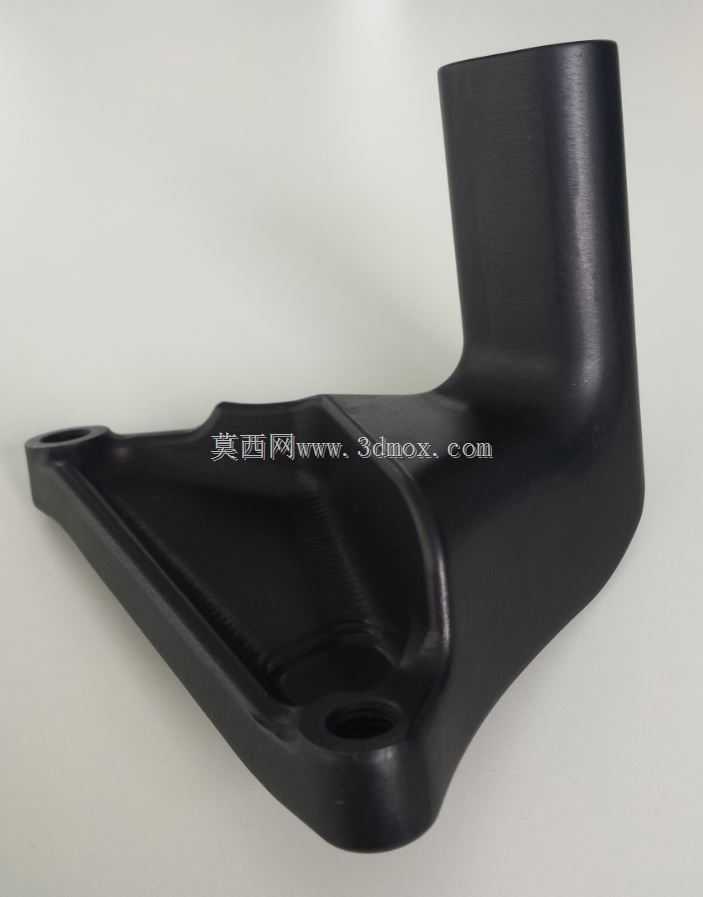

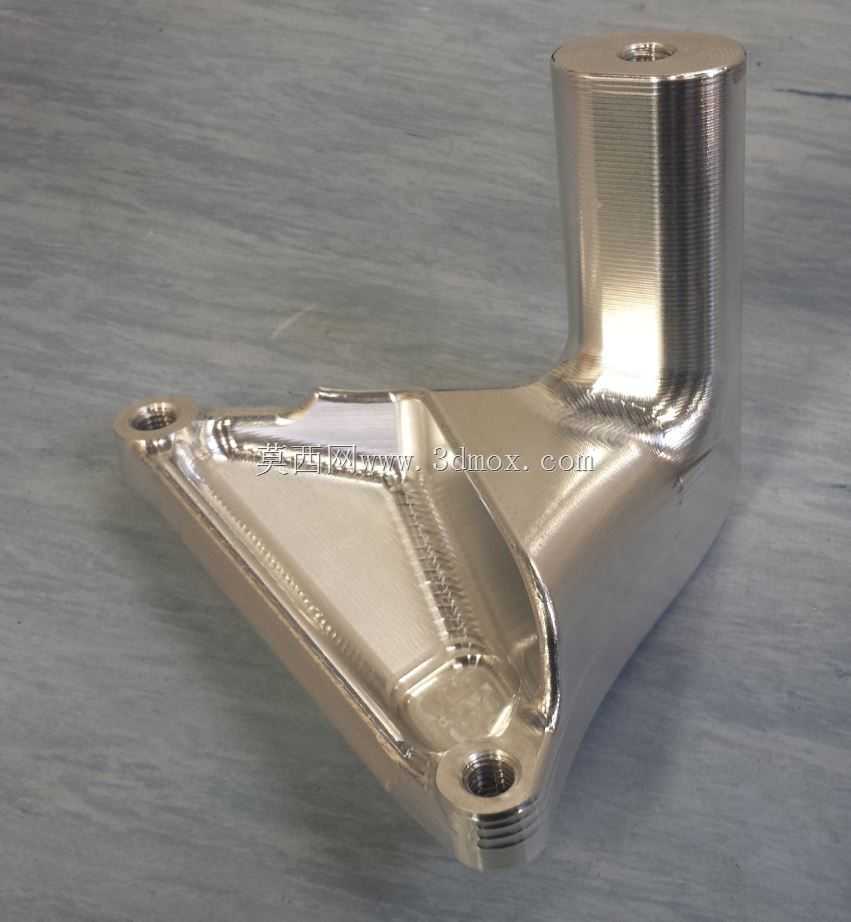

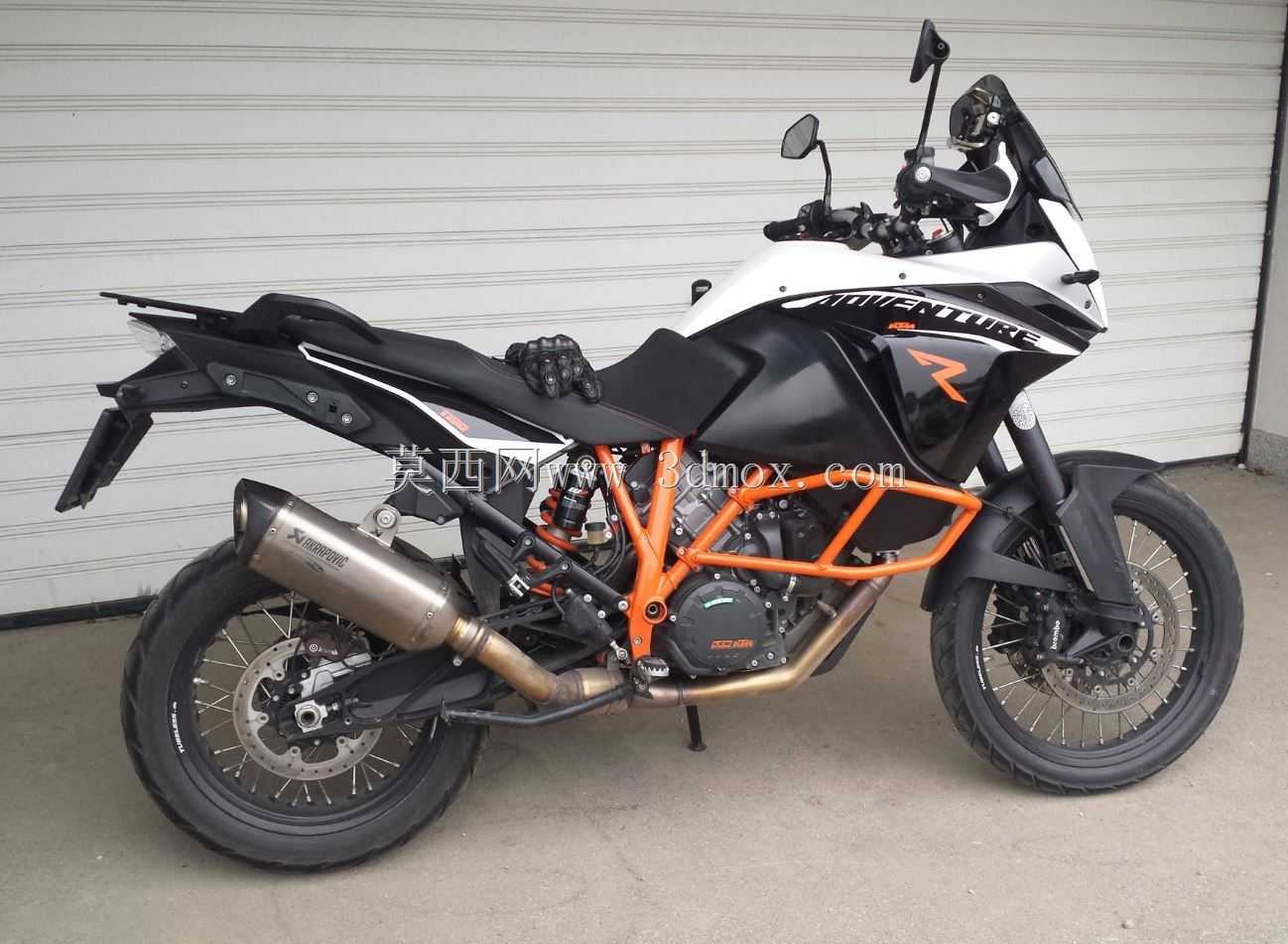

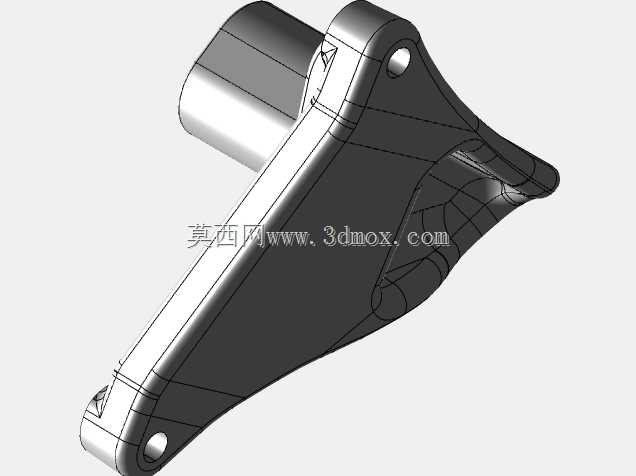

这款支架主要应用在大排量越野探险摩托车的排气系统改装与原厂替换场景中，针对KTM Adventure车型适配Superduke规格排气的安装需求设计，解决不同型号排气与原车安装点位不匹配的问题，避免排气在车辆行驶过程中出现晃动、位移，甚至与周边覆盖件、车架发生干涉磨损的情况。从实际装车工况来看，摩托车行驶过程中会持续承受发动机振动、路面颠簸带来的交变载荷，尤其是非铺装路面骑行时，冲击载荷会数倍于平整路面，这就要求支架本身具备足够的结构强度与抗疲劳性能，同时还要控制自身重量，避免给车头或车身侧部增加过多冗余质量，影响车辆的操控重心。设计过程中优先采用了一体化铣削成型的结构思路，没有采用焊接拼接的方案，从根源上避免了焊接位置应力集中、长期使用出现焊缝开裂的风险。整体结构采用L型布局，竖直段的柱体结构用来对接排气侧的安装位，水平延伸的三角支撑臂则对应车架上的三个固定点位，三角构型的支撑结构可以在最小材料用量的前提下，最大化提升整体的结构刚性，分散各个安装点承受的载荷，避免单点受力过大出现断裂。安装边界方面，支架上所有螺纹规格均为M8，三个安装孔的位置度公差控制在0.1mm以内，确保装车时可以直接对位，不需要额外扩孔或者打磨调整。竖直段的柱体高度经过反复校核，既保证排气安装后与周边的后摇臂、侧护板留有足够的安全间隙，避免高温排气烫坏塑料覆盖件，也不会因为过度外伸导致支架受力力臂过长，增加结构负荷。支架的过渡位置全部采用大圆角顺滑过渡，没有尖锐的直角结构，一方面可以减少应力集中点，提升零件的抗疲劳寿命，另一方面也能避免安装维护过程中划伤操作人员，同时减少骑行过程中棱角位置带来的风阻与风噪。从实际使用场景出发，这款支架同时兼顾了日常公路骑行的稳定性需求，以及越野路段的抗冲击要求，安装后可以牢牢固定排气系统，减少排气振动带来的异响，也能避免排气位移导致的接口漏气问题，适配改装与原厂替换的双重需求，结构设计上充分考虑了摩托车骑行过程中的复杂载荷工况，在轻量化与结构强度之间找到了合理的平衡点。
