12mm规格DYNA螺栓套筒锚结构设计

日常做建筑机电、幕墙、设备基座固定的结构设计时，经常会遇到混凝土基材上的后置锚固需求，这类12mm规格的DYNA螺栓套筒锚，就是专门针对这类场景开发的紧固件，相比传统的膨胀螺栓，它的锚固可靠性更高，在动载荷、长期震动的工况下也能保持稳定的锁紧力，不会出现松脱滑移的问题。

从实际使用场景来看，这类锚栓覆盖的范围很广，不管是工业厂房里的管线支架固定、重型设备的地脚二次固定，还是商业建筑的幕墙龙骨连接、消防管道的吊装点位，甚至是家装里的重型吊柜、空调外机支架安装，只要是混凝土、实心砖这类硬质基材，都能用到这个规格的锚栓。它的核心功能是通过套筒的膨胀变形，和基材孔壁产生足够的挤压力与机械咬合力，把被固定件的载荷均匀传递到基材上，避免局部应力集中导致基材开裂或者锚栓拔出。

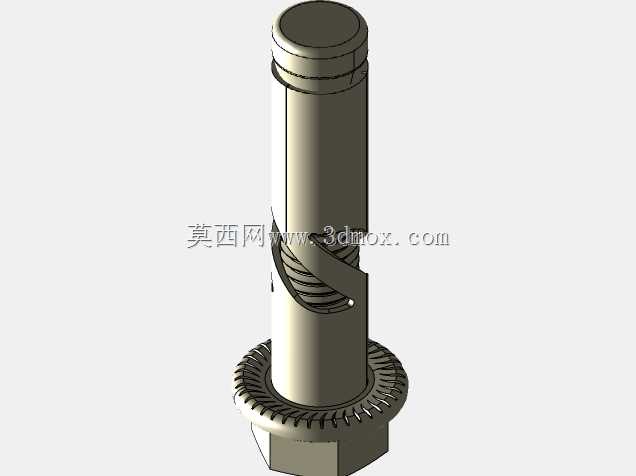

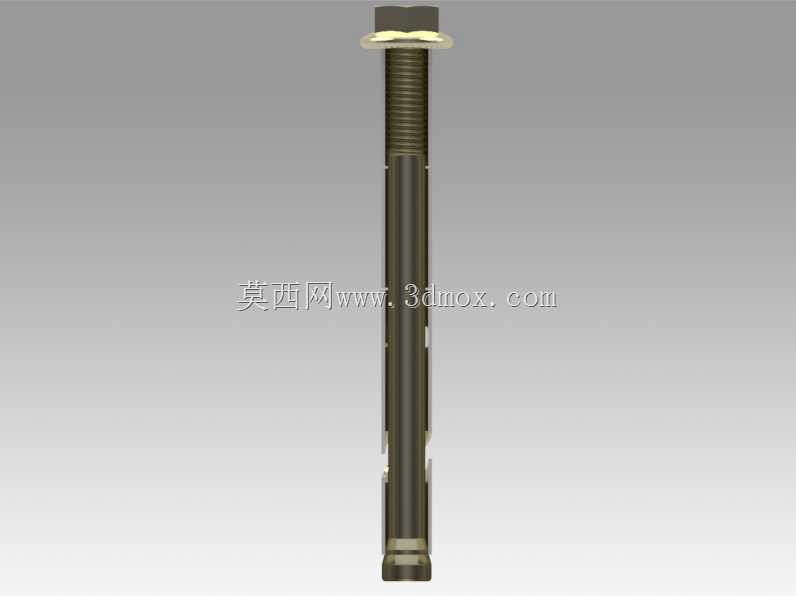

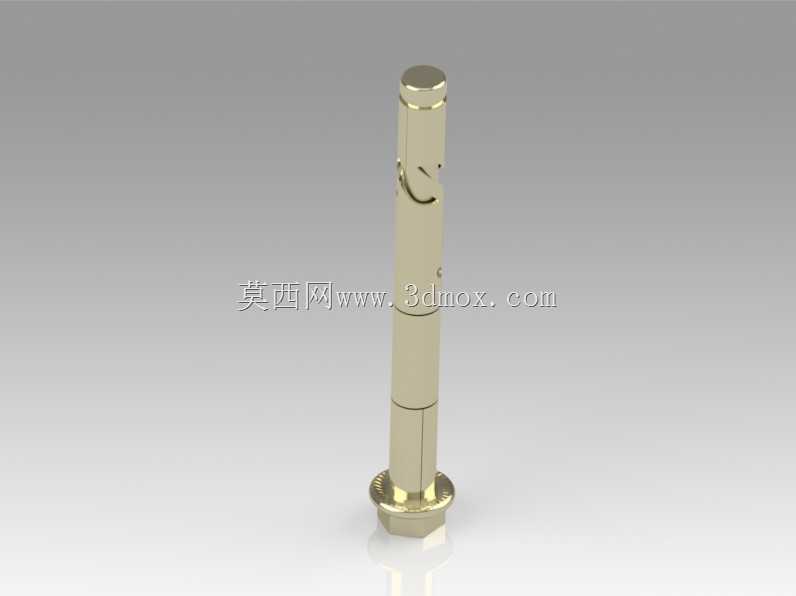

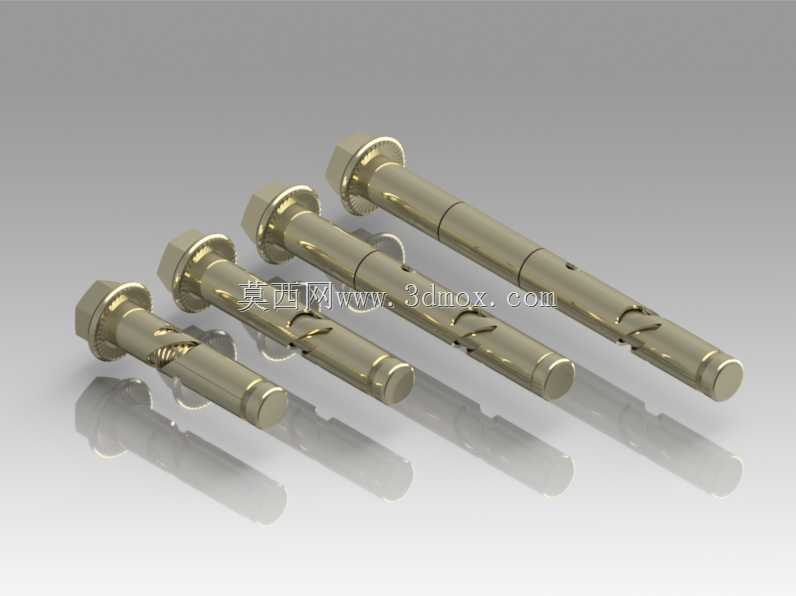

做这套模型的时候，首先是还原了不同长度规格的全系列尺寸，从短款的薄壁构件固定款，到长款的重载锚固款，每一款的螺杆长度、套筒长度、膨胀片的开槽位置、六角头的对边尺寸都严格按照实物测绘来做，螺母和垫片的配合间隙也按照通用紧固件的公差标准留了余量，方便后续做装配模拟的时候不会出现干涉。设计的时候特意区分了不同表面处理的结构细节，镀锌款的表面做了均匀的镀层质感还原，304不锈钢款的金属质感和边缘倒角都做了细化，甚至螺杆上的螺纹牙型、膨胀片端部的切削坡口都做了还原，能直接用来做装配干涉检查、锚固节点的受力模拟。

安装边界上，这套12mm规格的锚栓要求基材钻孔直径为12mm，钻孔深度要根据所选锚栓的长度对应预留，最短款的钻孔深度不能低于45mm，最长款的钻孔深度要达到100mm以上，安装的时候要先把孔内的浮灰清理干净，放入锚栓后用敲击工具把套筒敲到底，再通过拧紧六角螺母带动螺杆后退，撑开前端的膨胀片，直到扭矩达到规定值就算安装完成。要注意的是，这类锚栓不能用在空心砖、加气块这类疏松基材上，也不能在有裂缝的混凝土区域使用，安装点距离基材边缘的最小距离不能小于锚栓埋深的3倍，避免锚固的时候把基材撑裂，两个锚栓之间的间距也要保持在埋深的4倍以上，防止应力叠加影响锚固强度。

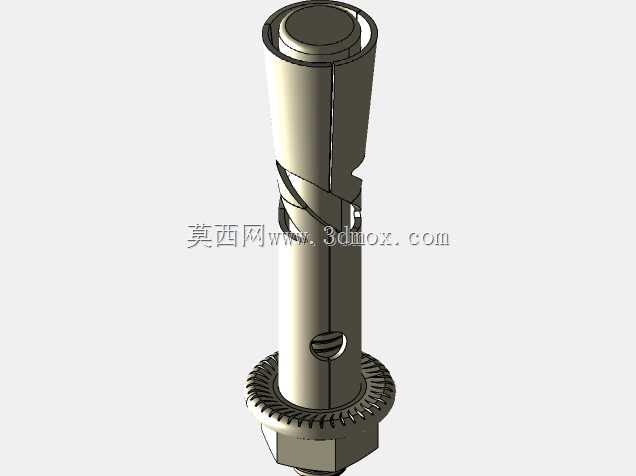

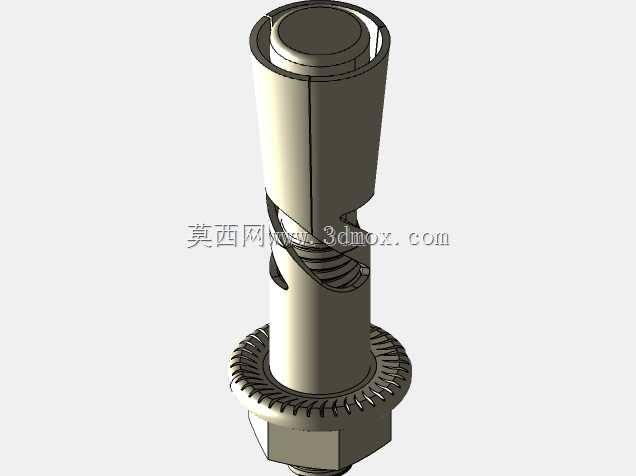

从结构设计的角度看，这套锚栓的膨胀片采用了三槽对称开槽的设计，膨胀的时候三个片会均匀向外张开，和孔壁的接触面积更大，受力更均匀，不会出现单侧膨胀导致的锚栓偏斜问题，螺杆尾部的锥头角度经过优化，拧紧的时候只需要较小的扭矩就能让膨胀片达到足够的张开量，现场安装的时候不需要特殊工具，普通的扳手就能完成操作，对施工人员的技术要求不高，能有效提升现场的安装效率。
