工业级G型螺旋夹紧工装结构

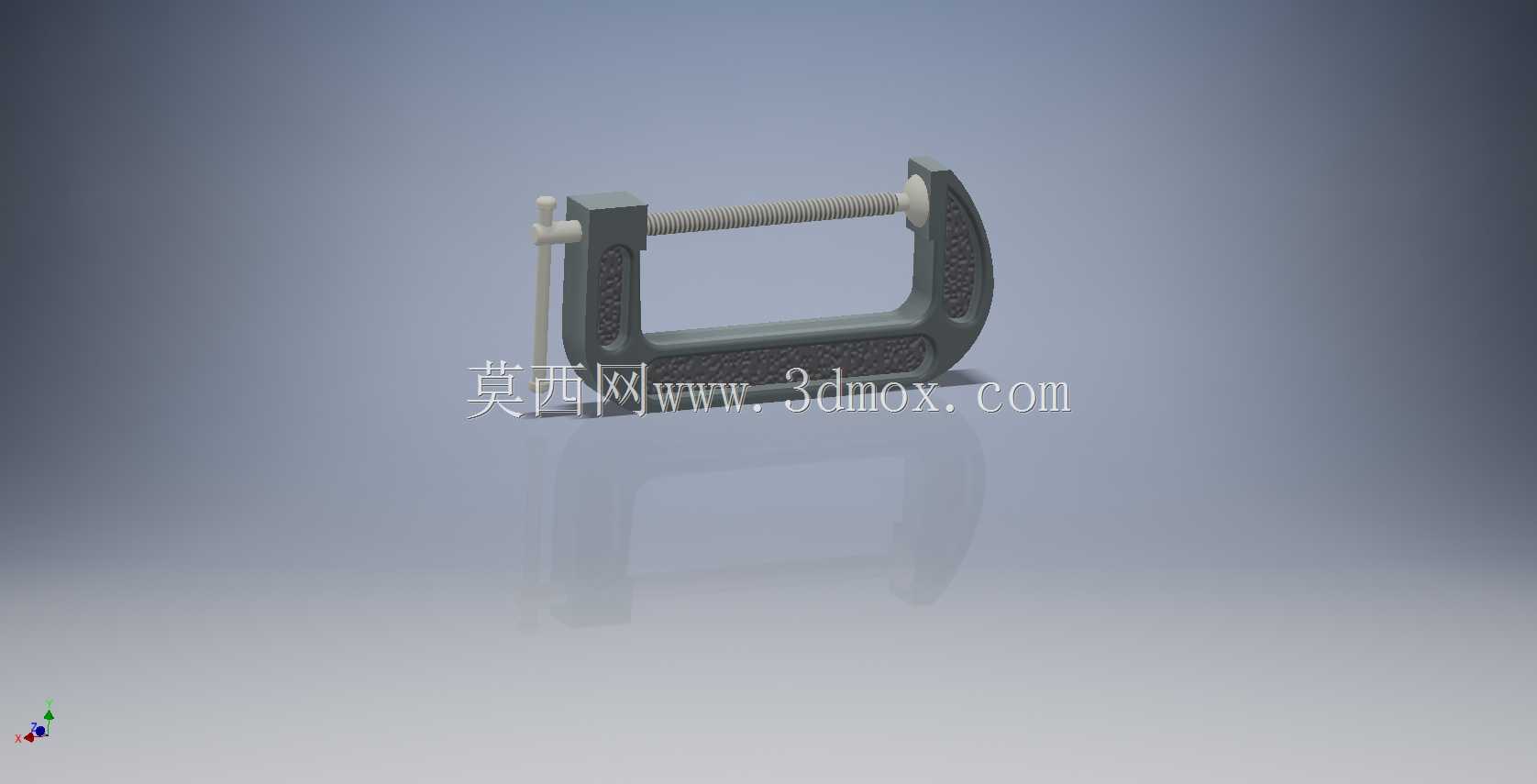

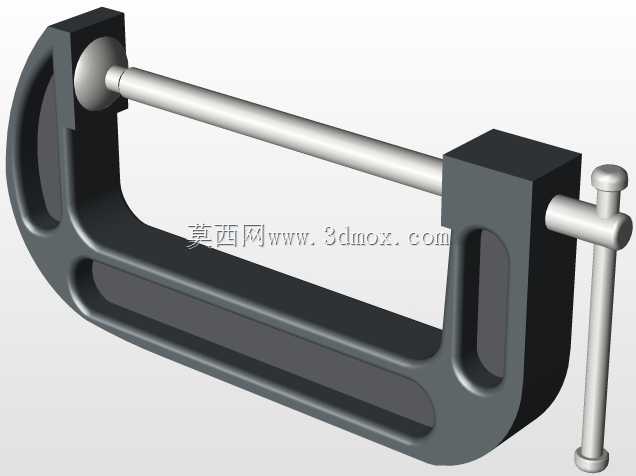

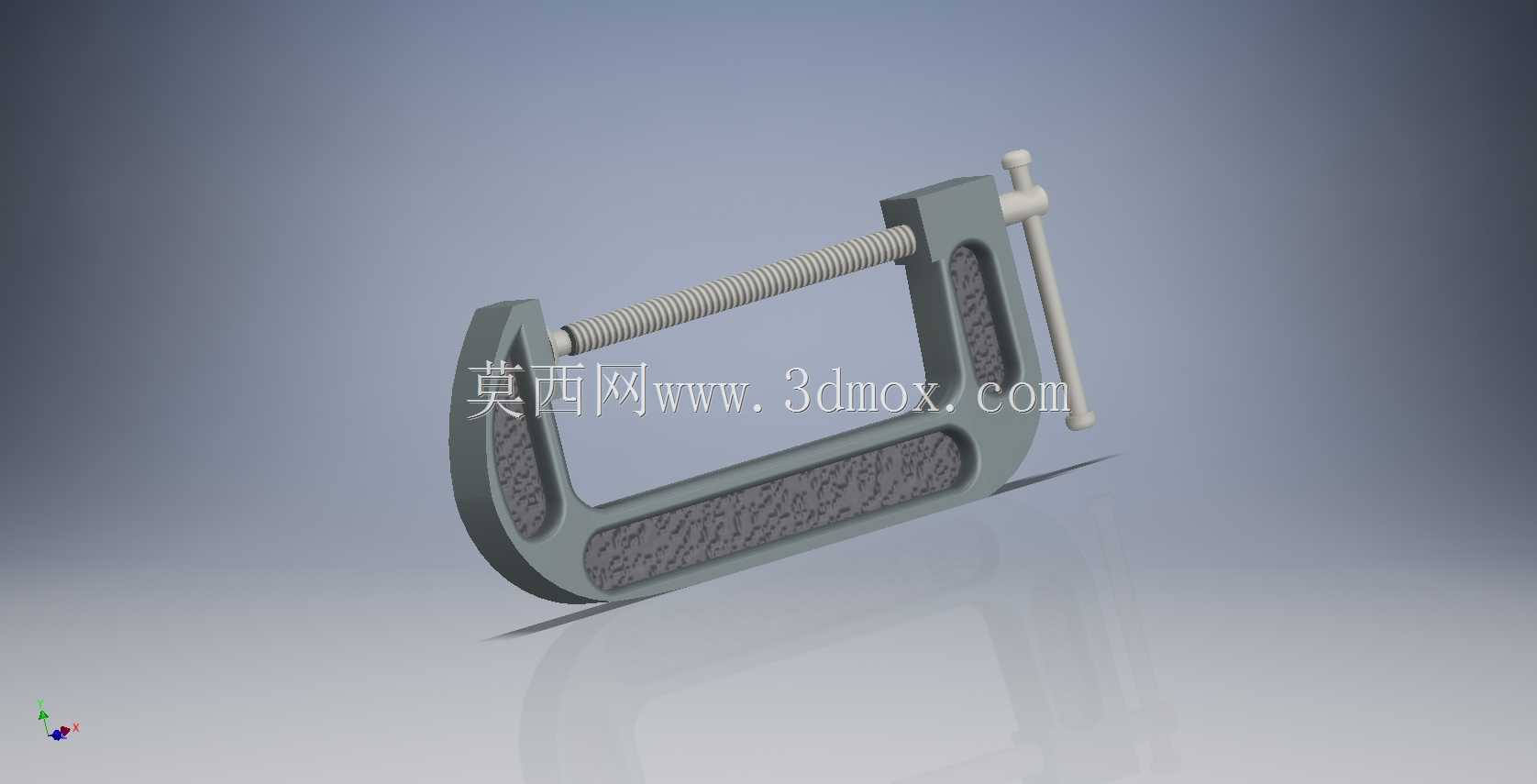

这款G型螺旋夹紧件是机械加工、装配维修场景中高频使用的夹持工装，日常在钣金焊接工位、木工胶合工序、小型零件铣削装夹、模具临时合模固定等场景都能见到它的身影，核心作用是通过螺旋进给的机械力将两个或多个待加工工件牢牢压合固定，避免加工过程中工件移位、错位导致的尺寸偏差或安全隐患。从结构设计来看，整体采用C型开放式框架结构，框架主体做了等强度截面优化，握持受力的内侧区域设置了防滑纹理结构，既提升了手持操作时的摩擦力，也通过纹理凹槽分散了框架长期受夹紧力产生的内应力，避免应力集中导致的框架断裂失效。螺旋进给组件采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，长时间承受大夹紧力也不会出现滑牙、螺纹变形的问题，螺杆端部的压头做了平面钝化处理，接触工件时不会压伤工件表面，同时压头与螺杆采用活动连接结构，夹紧过程中压头不会随螺杆转动摩擦工件表面，保护待加工件的外观完整性。操作端的T型摇臂符合人体工程学设计，手动旋转时不需要额外辅助工具，单手即可完成夹紧与松脱操作，摇臂的长度经过力矩优化，普通操作人员手动施加的力经过螺纹放大后，可产生足够的夹紧力应对绝大多数常规装夹需求。从安装边界与尺寸适配来看，这款夹具有着明确的最大开口行程与喉深参数，C型框架的开口距离决定了可夹持工件的最大厚度，喉深尺寸则决定了可夹持工件从边缘到夹紧点的最大距离，选型时需要根据待夹持工件的厚度、夹持点位置匹配对应参数，避免出现开口不够无法装夹、喉深不足夹不到目标位置的问题。框架背部的平面结构可以配合台虎钳二次固定，将G型夹本身锁定在工作台面上拓展夹持场景，螺杆的行程预留了足够的空程区间，张开到最大开口时螺杆不会从框架螺母中脱出，日常使用时不需要频繁校准螺杆位置，提升操作效率。整体结构没有易损的复杂零部件，所有受力部件都做了刚性强化，长期反复夹紧松脱也能保持稳定的夹持力，不会出现夹紧后自行松脱的问题，不管是车间批量生产工位的长期高频使用，还是维修现场的临时装夹固定，都能稳定发挥夹持作用。
