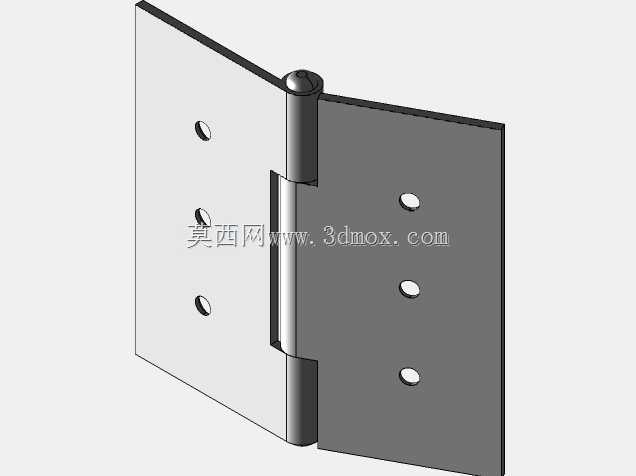

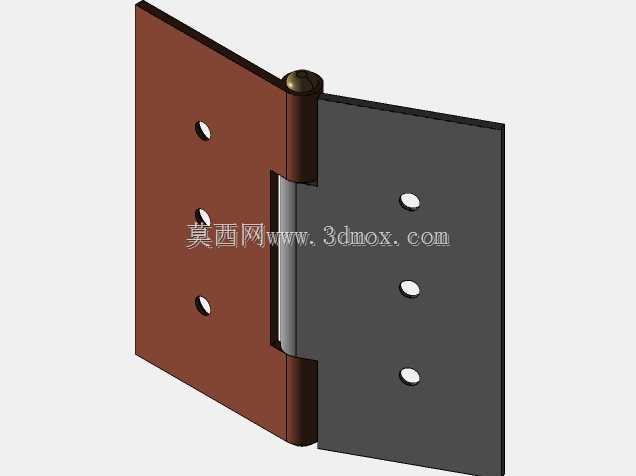

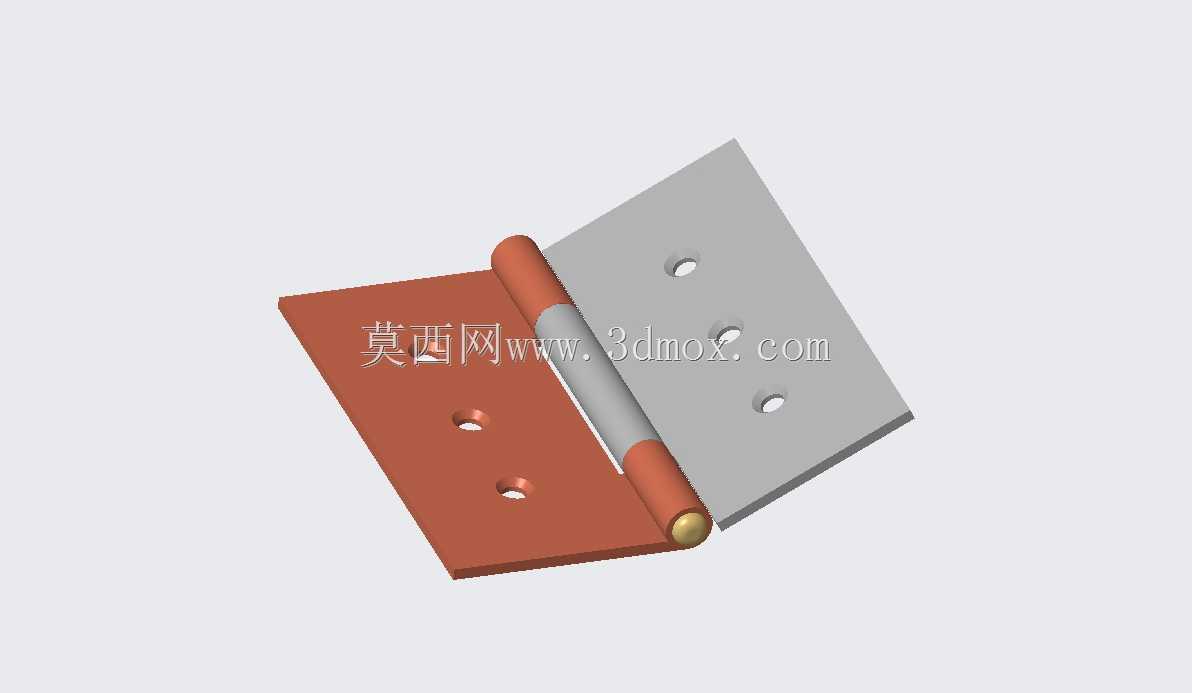

双页平开合页结构三维设计

这类双页平开合页是机械结构与民用设施中最常见的铰接转动部件，日常在机柜门板、设备检修门、小型箱柜翻盖、轻质隔断门等场景中承担转动连接功能，核心作用是让两个被连接件绕固定销轴实现限定角度的相对转动，同时承担两个部件之间的剪切与拉压载荷，避免连接部位出现错位松脱。从结构设计逻辑来看，两个页片分别对应固定侧与活动侧的安装基面，页片上预留的三个沉头安装孔，是按照常用的M4/M5规格紧固件设计的安装位，沉孔深度可以保证螺丝安装后端面不突出页片表面，避免转动过程中螺丝头与对侧页片、安装基面产生运动干涉。中间的卷边销轴结构采用了贯通式设计，销轴两端做了铆压封边处理，既保证两个页片的同轴转动精度，也能防止使用过程中销轴轴向窜动脱出，页片与卷边的衔接位置做了圆角过渡，避免应力集中导致页片在频繁开合过程中从卷边根部断裂。设计过程中需要严格控制两个页片的贴合间隙，间隙过小会导致开合转动阻力过大，甚至出现卡滞，间隙过大则会让铰接部位出现旷量，导致门板安装后出现下垂、错位，关闭时密封边无法对齐。安装边界方面，这类合页的页片厚度通常在2mm左右，展开状态下两个页片处于同一平面时总宽度根据规格不同适配不同的安装基面，转动角度最大可以实现180度范围内的开合，完全覆盖常规箱柜、门板的开合角度需求。在实际选型应用中，需要根据被连接件的重量、开合频率选择对应厚度与材质的合页，轻质塑料门板、小型电控箱可以选用薄款冷轧钢合页，重型工业柜门、户外设施门则需要在这个基础结构上增加页片厚度、加大销轴直径，同时做对应的表面防腐处理。建模过程中需要重点保证卷边部位的同轴度，两个页片的安装孔位需要与对应安装基面上的预钻孔位完全对齐，销轴与卷边的配合间隙控制在0.05mm到0.1mm之间，既保证转动顺滑，也不会出现径向晃动。页片表面没有多余的凸起结构，安装后可以完全贴合在安装基面上，不会突出影响门板的关闭平整度，销轴末端的圆弧封头设计，也能避免安装与使用过程中尖锐边角划伤操作人员。
