可拼接互卡式曲面合页铰链结构设计

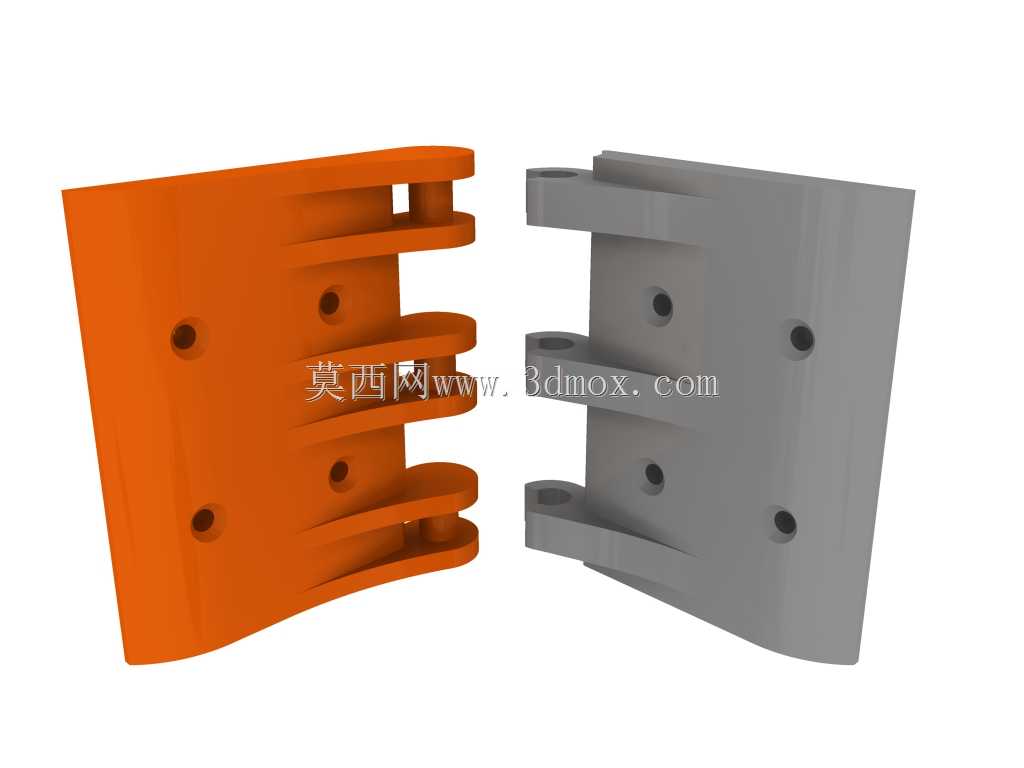

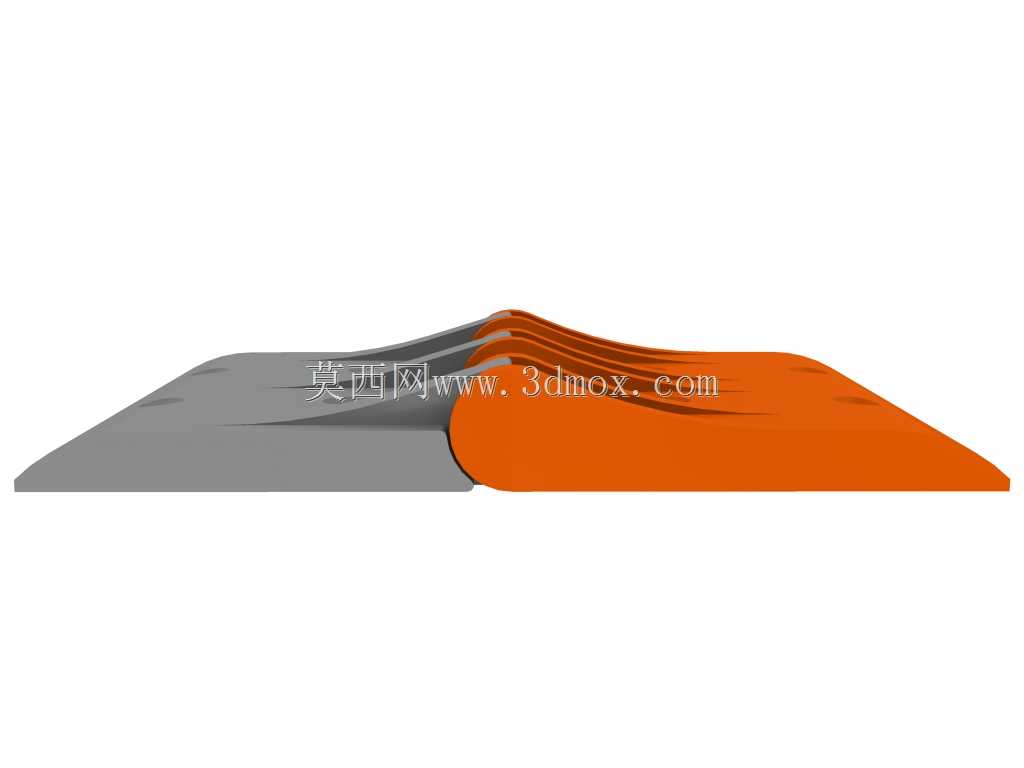

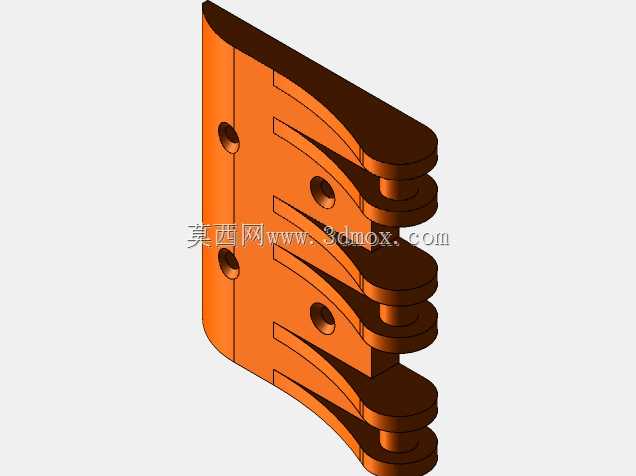

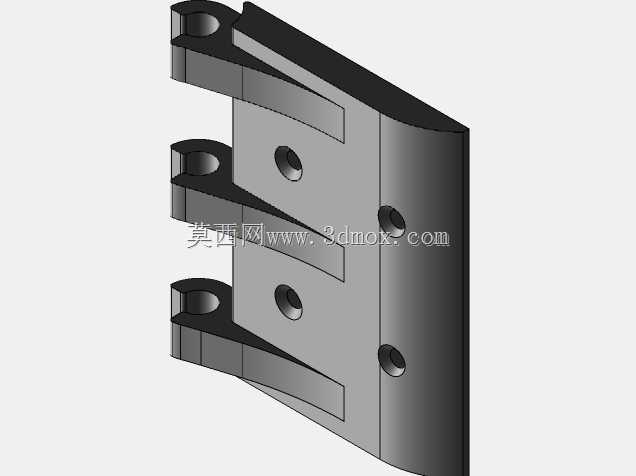

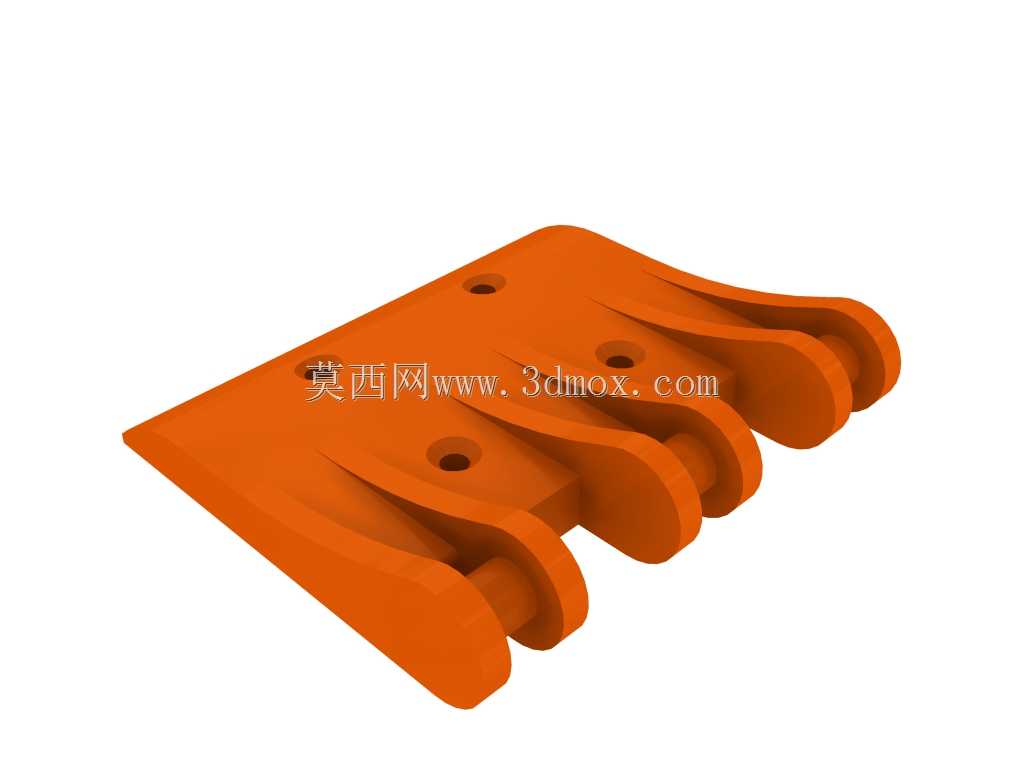

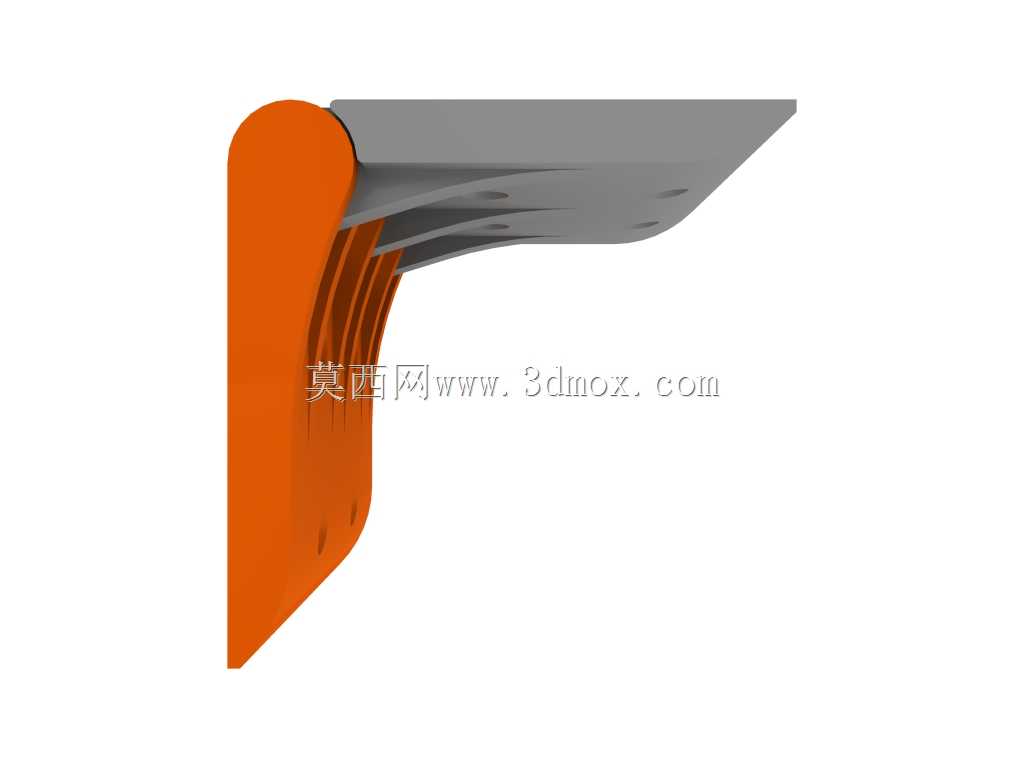

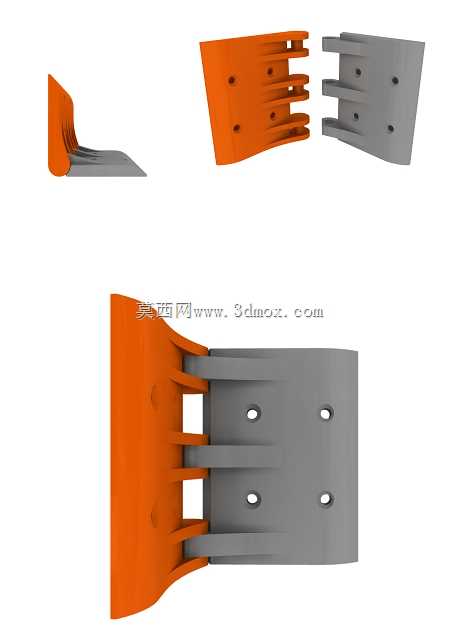

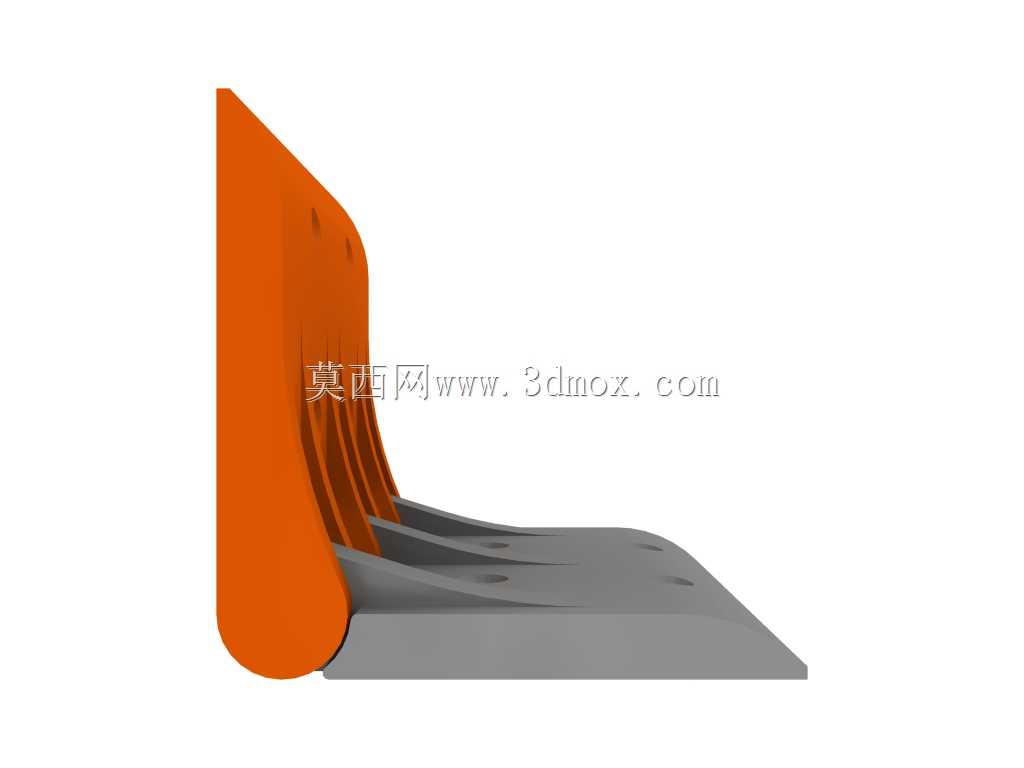

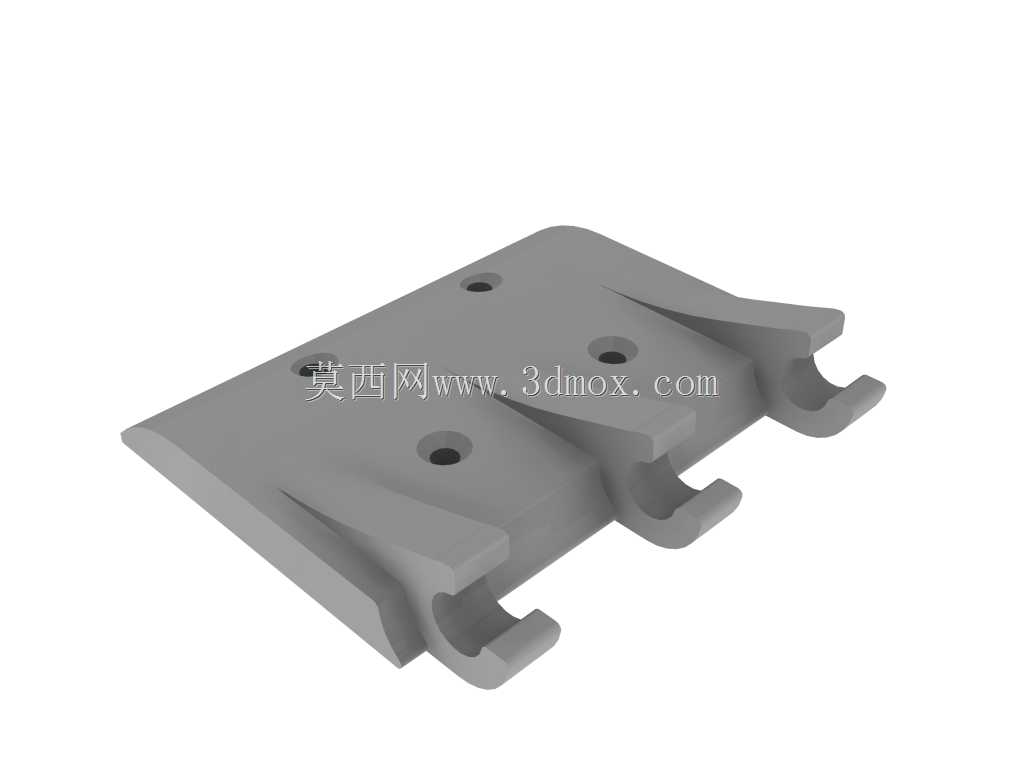

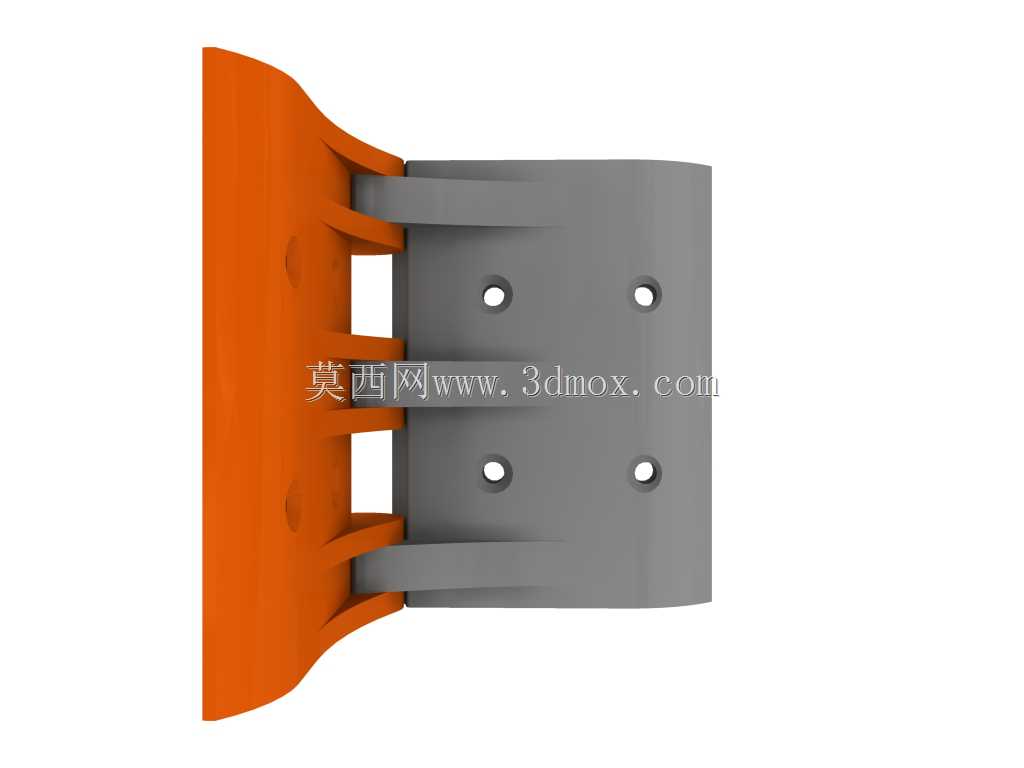

这款拼合式铰接结构，主要面向需要可拆卸铰接连接的曲面安装场景，在非标设备护罩、定制化箱体侧门、曲面造型的工业防护栏开合部位都能适配，区别于常规平面安装的合页，它的安装基面做了弧面适配处理，能完美贴合带弧度的安装立面，不会出现常规合页强行安装后贴合不严、固定螺丝受力偏载的问题。从结构设计逻辑来看，两个部件采用交错卡接的齿式配合结构，单侧部件设置三层带铰接孔的连接耳，另一侧对应设置两层连接耳，装配时将两侧耳片交错对位，穿入铰接销轴即可形成完整的转动副，这种交错排布的耳片结构，能让铰接位置的受力均匀分散到每一层耳片上，相比单层耳片的合页，抗径向剪切的能力提升明显，在频繁开合的使用场景下，耳片根部出现应力断裂的风险大幅降低。安装基面的固定孔采用三孔三角排布，每个安装侧都设置三个沉头固定孔，孔位分布避开了铰接耳片的受力传导路径，固定螺丝锁紧后，安装面的压紧力均匀覆盖整个贴合区域，不会因为长期开合震动导致固定位松动。设计时特意将铰接转动的间隙控制在合理范围，既保证开合过程无卡滞，也不会出现转动旷量过大导致的连接部件晃动问题，两个部件的卡接限位结构，能在装配后自然形成轴向定位，不需要额外添加卡簧或者轴端挡圈就能限制销轴的轴向窜动，减少了装配时的零件数量，提升组装效率。考虑到3D打印或者小批量机加工的适配性，整个结构没有设置倒扣或者难以加工的死角，所有棱边都做了适配工艺的圆角处理，不管是采用FDM工艺打印非金属样件验证，还是采用铝合金机加工做量产零件，都能直接出图加工，不需要额外做工艺补正。安装边界方面，两个部件拼合后的总厚度控制在常规护罩板材的适配范围，铰接转动的开合角度可以达到180度，能满足大部分侧开式结构的开合需求，曲面安装基面的弧度做了通用化适配，既可以贴合小半径的弧形立面，也能通过少量的基面修磨适配平面安装场景，在临时改造的设备防护结构、定制化的展示道具开合连接部位，都能直接选用，不需要重新设计铰接结构，能大幅缩短结构设计的周期，减少重复建模的工作量。
