Abus200/95搭扣锁具五金构件

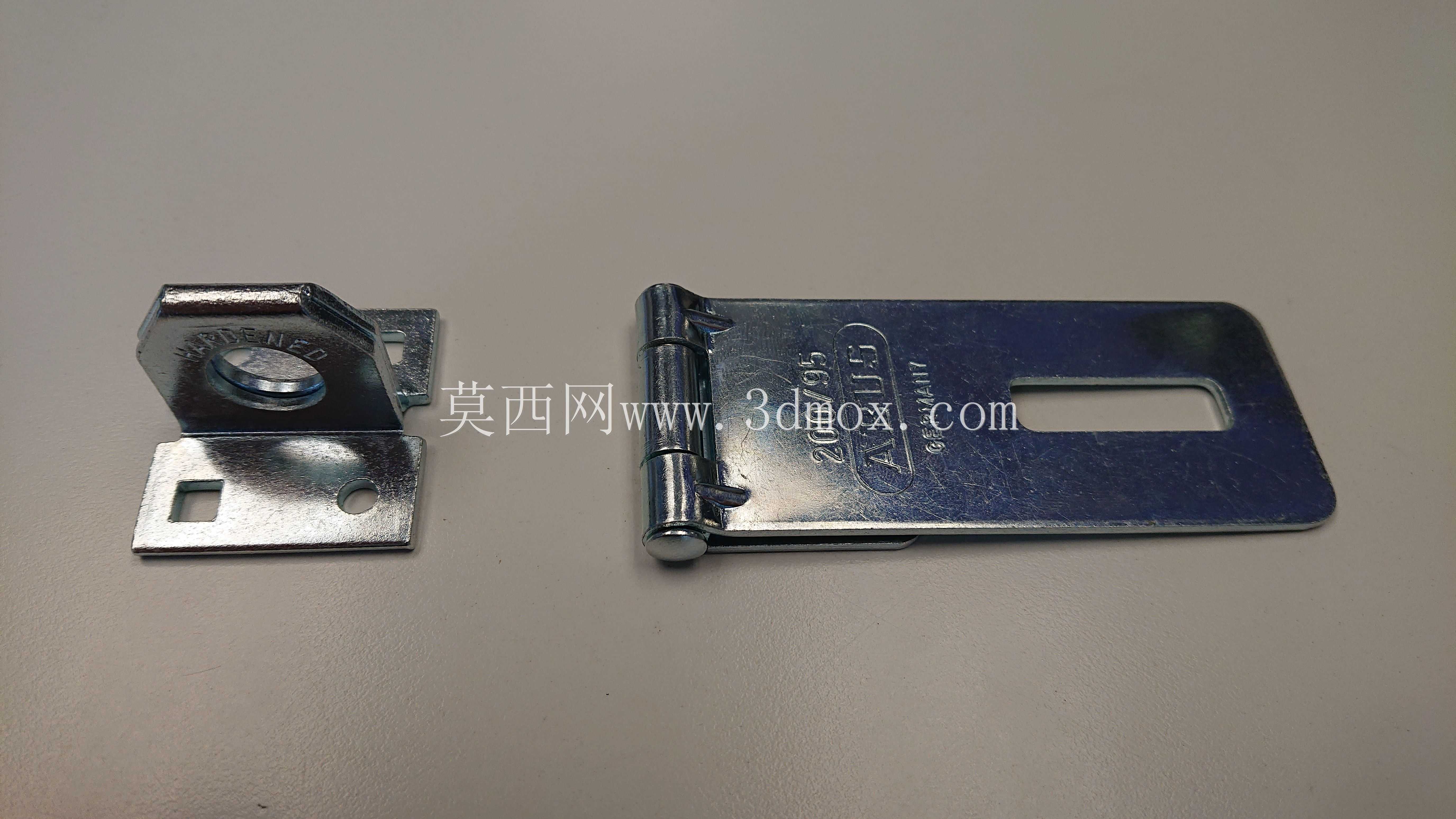

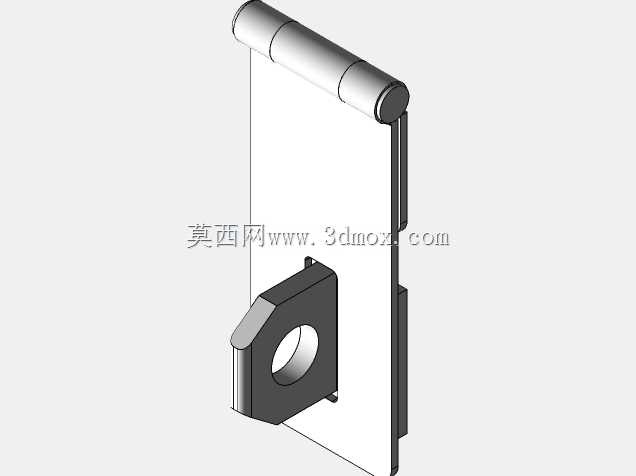

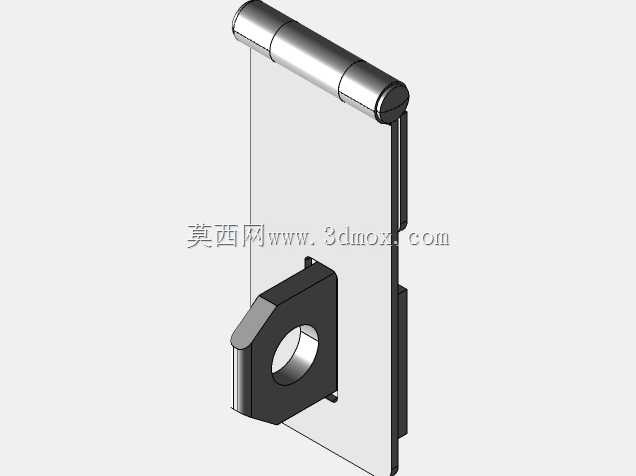

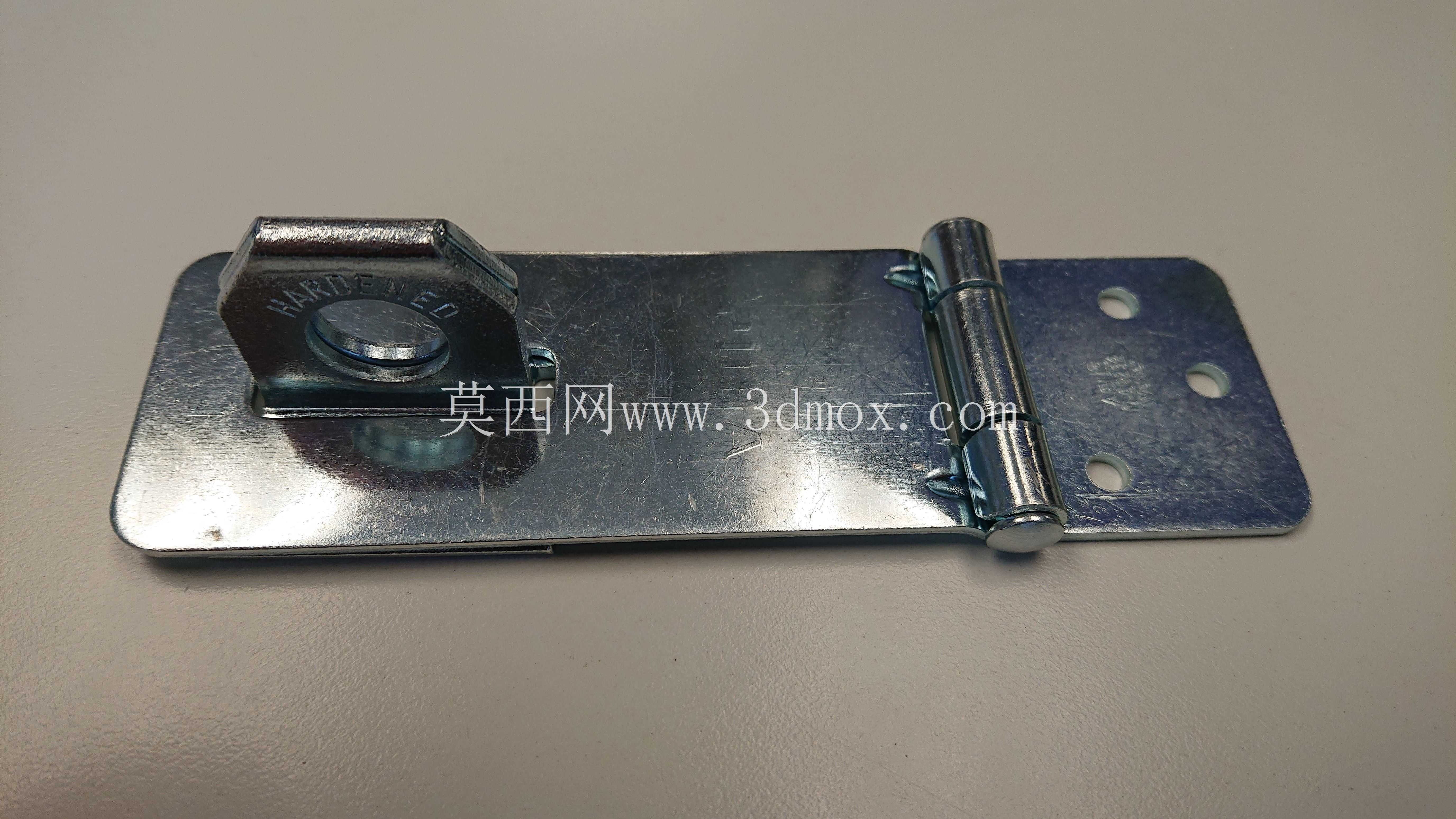

这类搭扣锁具构件常应用在仓储设备柜门、户外配电箱、工具箱、小型设备检修舱门的锁闭场景，核心作用是在无额外挂锁时实现门板与框体的初步扣合定位，搭配对应规格挂锁后可实现防盗锁止，避免非授权人员开启内部空间。从结构设计来看，该构件采用分体铰接式布局，一侧为带锁孔的固定座，另一侧为带安装孔的铰接页片，中间通过销轴实现页片的翻转开合，开合过程中页片绕销轴转动的角度经过校核，完全翻开时不会与安装面的凸起结构产生干涉，闭合后锁座的锁孔与页片的对位精度控制在合理公差范围内，挂锁可顺畅穿过锁孔完成锁止。设计过程中完全参照实物样本的测绘尺寸进行还原，首先确定安装基准面的平面度要求，两个安装页片的贴合面均做了平整处理，保证安装后与门板、框体表面完全贴合，不会出现翘边导致的锁闭松动。安装边界方面，带三个安装孔的铰接页片用于固定在框体侧，安装孔的孔位间距按照常用的五金安装规范设置，适配常规的自攻螺钉或抽芯铆钉安装；带锁座的页片固定在门板侧，锁座的凸起高度经过测算，闭合后不会突出门板表面过多，避免运输或使用过程中发生磕碰导致锁座变形。功能特性上，金属材质的基体经过镀锌处理，具备基础的防锈能力，可适应普通室内外的使用环境，铰接部位的销轴采用铆接结构，长期翻转使用不会出现销轴脱出的问题，锁座的锁孔边缘做了圆角处理，穿入挂锁时不会刮伤锁梁镀层。建模过程中重点还原了铰接部位的配合间隙，保证开合动作的仿真可顺畅实现，同时对板材的折弯圆角、冲压成型的细微结构都做了还原，可直接用于相关设备的锁具选型配套、安装位干涉检查，也可作为同类型搭扣产品改型设计的基础参考，在做设备结构设计时，可直接调用该模型核对安装孔位、锁闭后的空间占用尺寸，提前规避安装后与周边管线、结构件发生碰撞的问题。
