双层立式电缆卷材存放输送辊道结构

在电力施工、线缆加工、机电安装等作业场景中，大重量成卷电缆、软管、工业管道的存放与放料作业，一直是现场物料周转环节的痛点——传统平放式线卷堆放不仅占地空间大，抽拉线缆时还容易出现线卷散卷、扭转、外皮磨损的问题，人工撬动翻转线卷的作业方式也存在不小的安全隐患。这款双层立式辊道结构，正是针对这类大直径卷材物料的周转需求设计，整体采用框架式方管焊接结构做主体支撑，上下两层各设置一组带铰接支座的滚轮承托结构，可同时容纳两卷大规格线缆或管材物料，相比单层存放结构直接节省近一半的地面占用空间，适配车间、施工现场狭窄的物料存放区域。

从结构设计逻辑来看，承托滚轮的支座特意设置在铰接转轴上方，这种偏心布置的结构并非随意设计：当操作人员从线卷外侧抽拉线缆时，线卷在滚轮上转动的过程中，重心会自然向抽拉侧小幅偏移，铰接结构可自适应调整承托角度，让线卷始终保持稳定的转动状态，不会出现卡滞、侧翻的问题，抽拉作业时无需额外安排人员对线卷进行对位扶持，单人即可完成放卷操作。底部支撑脚采用带防滑减震垫的硅基脚垫设计，相比普通平底支撑结构，硅基材质与水泥地面、钢板地面的摩擦系数更高，即使上层线卷满载、抽拉线缆产生侧向拉力时，整个支架也不会出现滑移、晃动的问题，无需额外做地面打膨胀螺栓的固定安装，可根据作业点位变化灵活转移位置。

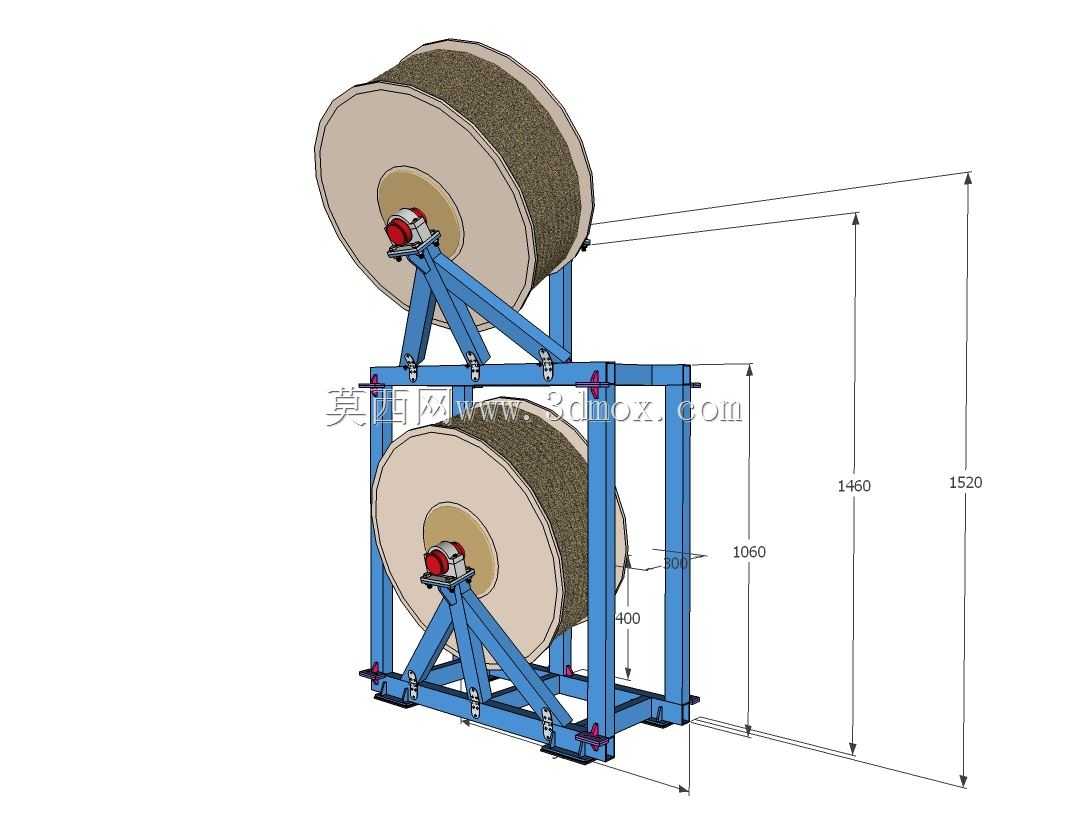

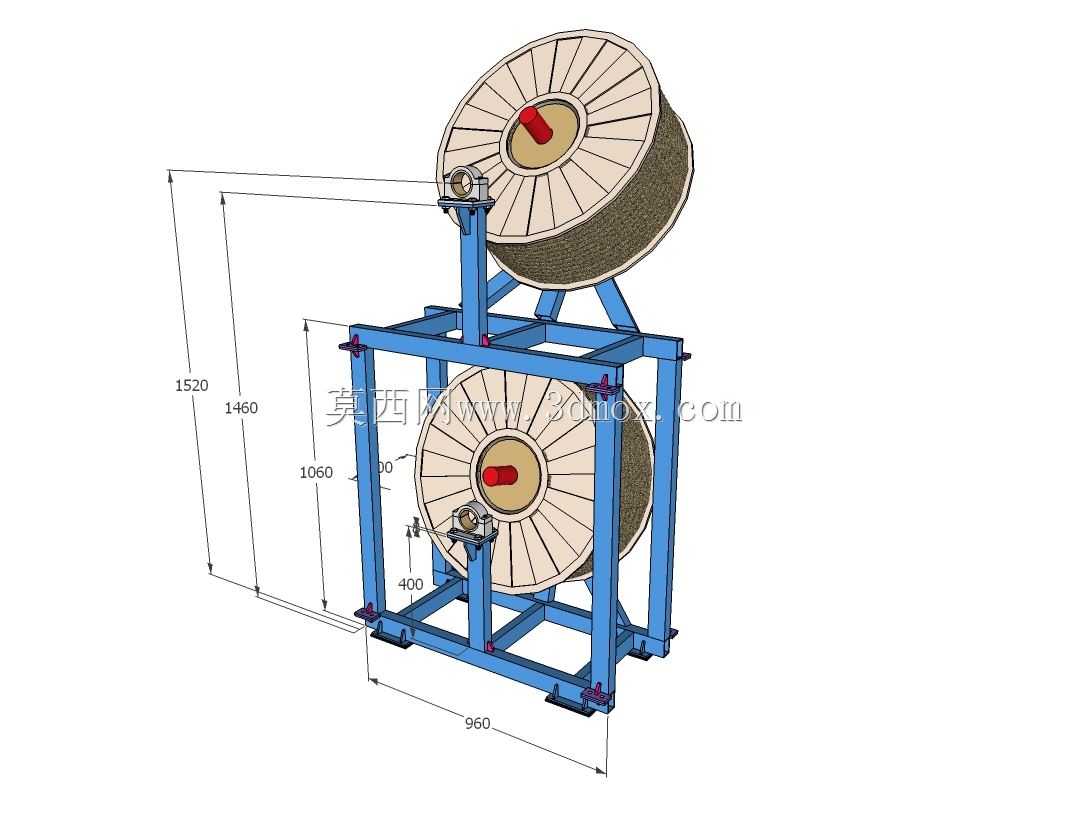

从安装边界尺寸来看，该结构整体总高度为1520mm，下层承托滚轮的中心高度为400mm，上层承托滚轮的中心高度为1060mm，整体框架的横向宽度为1460mm，适配最大外径不超过1200mm的成卷物料，安装时仅需预留框架周边各200mm的操作空间，即可满足上下两层线卷的转动、上料、换卷作业需求。框架的斜向支撑采用三角形桁架布置，在方管主材壁厚不做额外加厚的前提下，可将整体承载能力提升40%以上，单组承托位可承载重量达1吨以上的重型线卷，同时避免长期承重出现框架变形、焊缝开裂的问题。

在实际使用过程中，线卷的上料作业可配合小型叉车、手动液压车完成，将线卷抬升至对应层的滚轮高度后，直接推入两个承托滚轮之间即可完成就位，无需复杂的锁紧固定结构，线卷自身的重力会将其牢牢压在两个滚轮之间，转动时无多余窜动。抽拉线缆时，线卷带动两侧滚轮同步转动，滚动摩擦阻力远低于线卷直接在地面滑动的阻力，抽拉过程顺畅省力，也不会对线卷最外层的线缆外皮造成磨损，尤其适合带外护套的电力电缆、带编织层的液压软管、薄壁塑料管道这类易刮伤的卷材物料存放与放卷作业。
