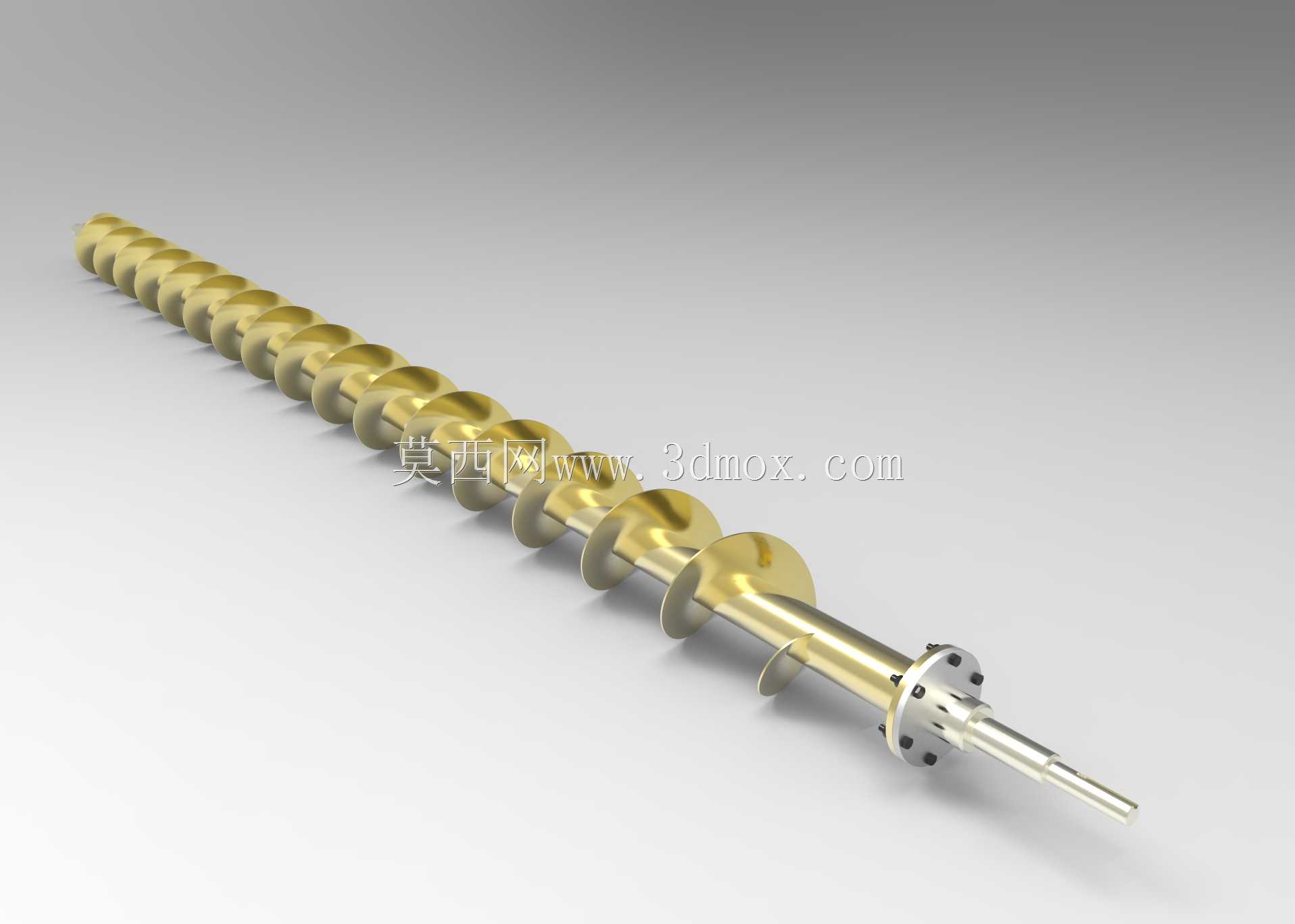

分段组合式螺旋输送绞龙结构

在散料连续输送的工况场景里，这类分段组合的螺旋输送构件常被用于粉体、小颗粒散料的水平或小倾角输送环节，适配粮食加工、建材粉料输送、化工散料转运、饲料生产等多个生产场景，相比整段焊接的螺旋轴，装配式的结构在磨损后可单独更换局部叶片段，大幅降低后期运维的备件成本与停机时长。从结构设计逻辑来看，该构件将螺旋叶片拆分为多段独立的单片螺旋叶，通过轴上的定位结构逐段固定在中心主轴上，靠近驱动端的位置设置了带安装孔的连接法兰盘，用于和驱动端的轴承座、动力输出轴做同轴连接，末端的细轴段用于装配尾部支撑轴承，保证整根轴运转时的径向跳动控制在合理区间，避免叶片刮蹭输送槽内壁。设计时需要先匹配输送物料的特性确定螺距参数：对于流动性较好的颗粒物料，螺距可选取稍大值提升输送效率；对于易粘附的粉体物料，会适当缩小螺距避免物料在叶片间堆积堵转。叶片与主轴的同轴度是装配时的核心管控要点，每段叶片安装后都需要校验径向跳动量，避免运转时产生附加动载荷，加剧轴承磨损。从安装边界来看，该螺旋轴的整体长度适配对应规格的U型或圆管型输送槽，安装时需要保证两端轴承座的同轴度误差在允许范围内，法兰端的连接螺栓需要做防松处理，应对长时间连续运转产生的振动。叶片表面的光洁度也会直接影响输送效果，尤其是输送粘性粉料时，光滑的叶片表面可减少物料粘附残留，避免输送效率随使用时长逐步下降。这类装配式结构还有一个明显优势，就是在输送长度需要调整时，可通过增减叶片段的数量适配不同长度的输送槽体，无需重新定制整根螺旋轴，对于非标定制的输送线来说，能大幅缩短设计与生产周期。在实际选型时，还需要结合输送量要求核算轴的直径与叶片厚度，输送磨琢性较强的物料比如矿粉、砂石碎屑时，需要选用更厚的耐磨叶片材质，延长构件的使用寿命；输送食品级物料时则需要匹配对应的卫生级材质与表面处理要求，满足生产场景的合规要求。整根轴的动平衡校验是出厂前的必要环节，尤其是长度较长的螺旋轴，若动平衡不达标，高速运转时会产生明显振动，不仅会产生噪音，还会影响两端轴承、密封件的使用寿命，严重时甚至会导致叶片变形、轴体弯曲的故障。
