运动相机通用快装连接固定支架结构

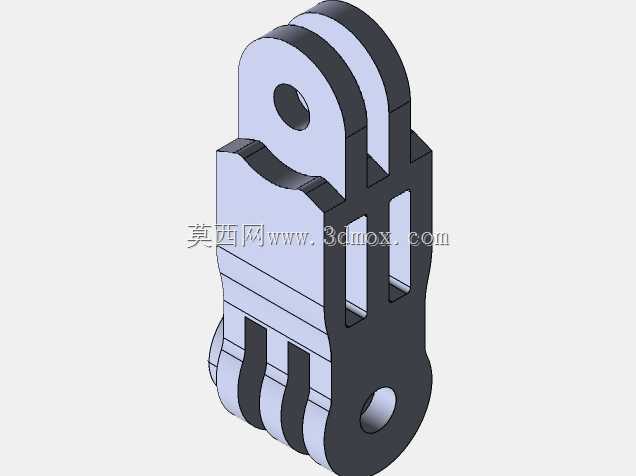

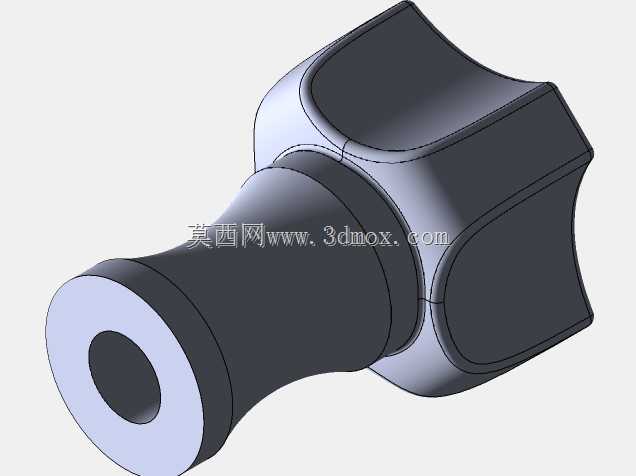

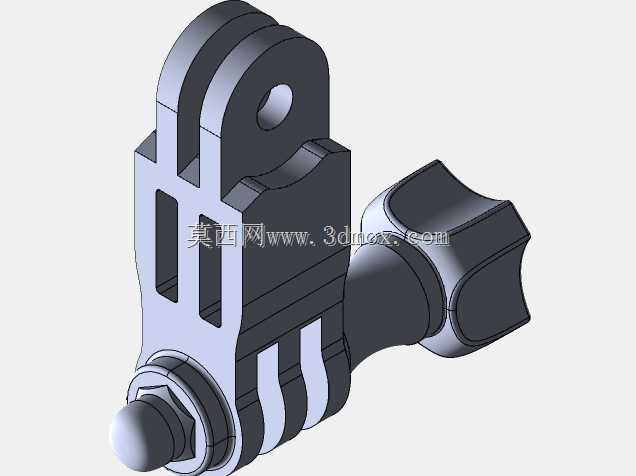

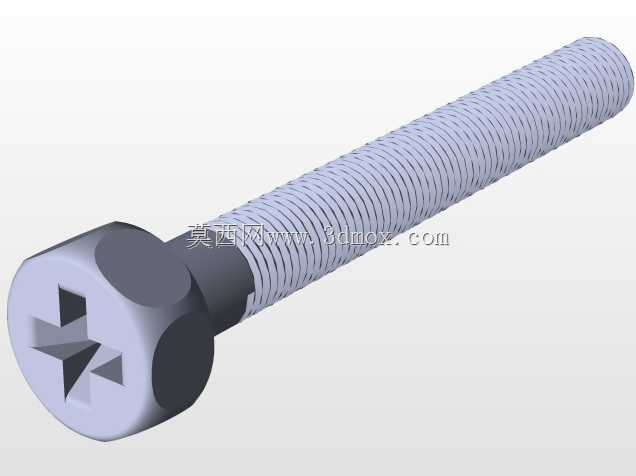

这款连接支架主要面向户外运动拍摄场景设计，适配各类运动相机与外接拓展配件的连接需求，不管是骑行、滑雪、冲浪这类极限运动场景下的机位固定，还是日常vlog拍摄时的配件转接，都能提供稳定的连接支撑。从结构设计来看，支架采用双叉耳式对接端，对接端预留标准销轴安装孔，孔位公差按照运动相机通用接口标准设定，可直接与相机本体、头盔固定座、延长杆等配件的对接端配合，无需额外加工转接件。支架中段设置多道镂空减重槽，在保证结构强度的前提下尽可能降低整体重量，避免户外挂载时增加过多负重，同时镂空结构也能减少户外使用时的风阻，降低高速运动下支架产生抖动的概率。锁紧端采用翼型旋钮结构，旋钮表面做了防滑弧度处理，即使佩戴户外手套也能徒手完成锁紧与松开操作，不需要借助额外工具，方便户外场景下快速调整机位角度。锁紧螺杆配套防松垫片，在持续振动的使用环境下也能保持锁紧力，不会因为长时间颠簸出现连接松动、机位偏移的问题。安装边界方面，双叉耳的开口间距严格匹配通用运动相机接口尺寸，销轴孔直径适配标准M5连接销轴，支架整体厚度控制在常规拓展配件的兼容范围内，可直接叠装在多个转接配件之间，不会出现干涉问题。支架与旋钮的衔接处做了圆弧过渡处理，没有尖锐棱角，避免户外操作时划伤手部或者刮蹭骑行装备、衣物。从受力角度考量，支架的受力筋位沿着锁紧力与挂载受力的方向布置，在相机挂载后的重力作用下，筋位可将受力均匀分散到整个支架本体，不会出现局部应力集中导致的断裂问题，即使挂载带防水壳的重型运动相机，也能保持足够的结构刚性。表面的分型线与安装基准面做了齐平处理，装配后两个对接面的贴合度较高，不会出现错位间隙，保证连接后的整体稳定性，减少拍摄画面的抖动传导。
