16mm规格DYNA螺栓套筒锚结构设计

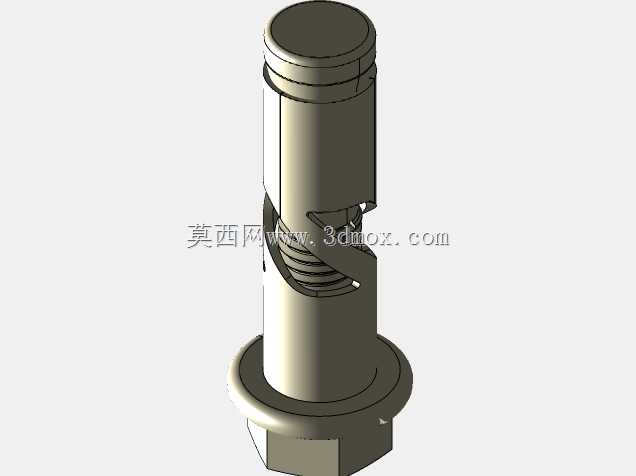

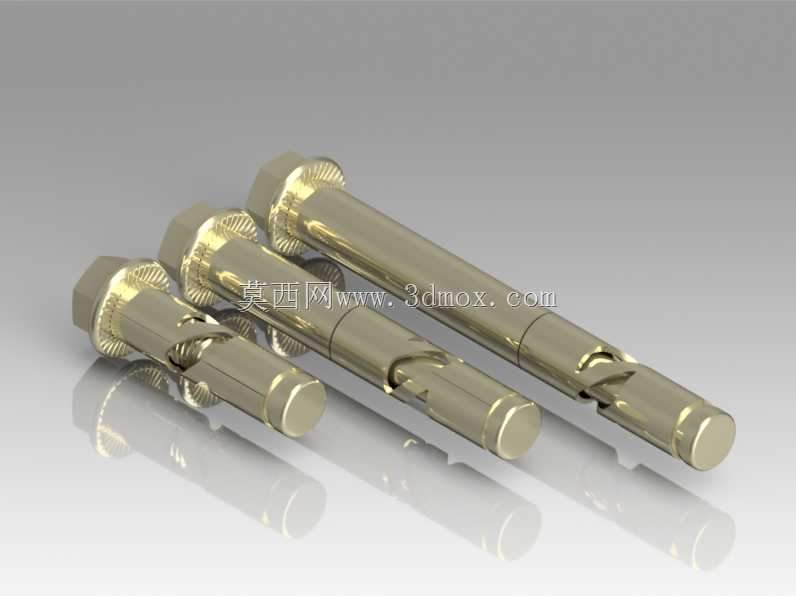

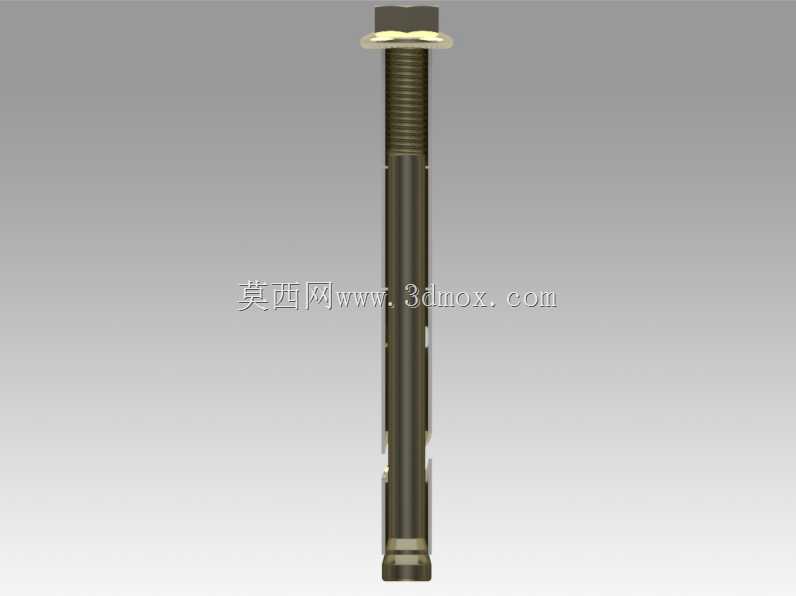

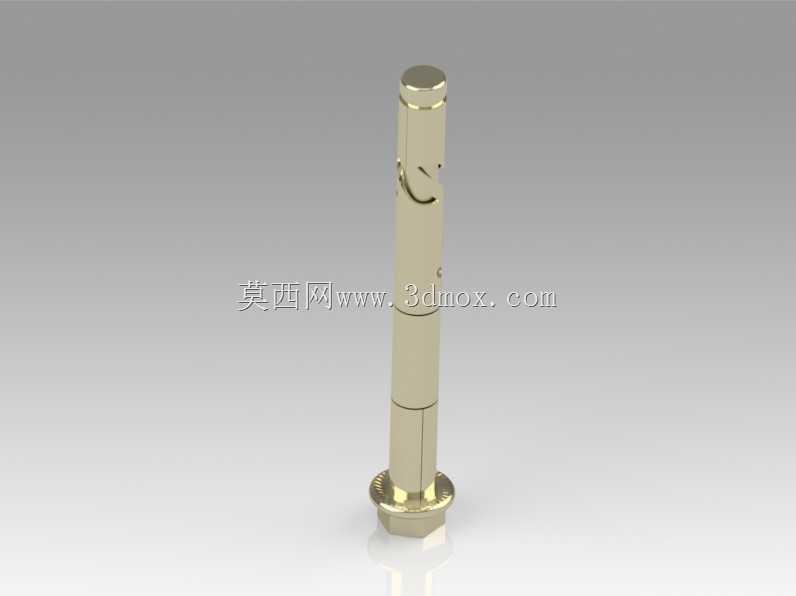

这套16mm规格的DYNA螺栓套筒锚，是面向混凝土基材锚固场景开发的紧固件结构，日常在建筑后锚固安装、机电管线支吊架固定、设备基础二次锚固、幕墙龙骨后置连接等场景中应用广泛，区别于传统预埋锚栓，这类套筒锚可在混凝土浇筑完成后按需定位钻孔安装，能灵活适配现场施工的点位调整需求，避免预埋阶段的定位偏差问题。从结构功能来看，该系列锚栓依靠套筒的膨胀形变实现与混凝土孔壁的机械咬合，拧紧过程中螺杆的锥头会撑开套筒端部的开槽结构，让套筒外壁的防滑齿纹紧密压合在钻孔内壁，即便在存在小幅振动的设备固定场景下，也能保持足够的抗拔力与抗剪性能，适配不同荷载等级的固定需求。建模过程中针对不同表面处理的版本做了细节区分，镀锌版本的表面做了均匀的镀层质感还原，304不锈钢版本则还原了不锈钢材质的哑光金属质感，套筒上的膨胀开槽、端部的法兰防滑齿、螺杆的螺纹段长度都按照实际产品的安装边界做了等比例还原，螺杆伸出套筒的长度可适配不同厚度的被固定件，安装时仅需按照16mm的钻孔直径匹配对应深度的混凝土孔，清孔后将锚栓敲入孔内再拧紧螺母即可完成固定，不需要额外的辅助固定配件。设计时重点还原了套筒与螺杆的配合间隙，膨胀段的开槽长度直接决定了锚固时的膨胀形变范围，建模时严格按照实际产品的形变行程做了结构匹配，避免出现模型装配干涉的问题，端部的六角头结构尺寸适配常规扳手的操作空间，安装时不需要特殊工具即可完成作业。不同长度规格的锚栓对应不同的锚固深度，长规格版本可适配更厚的被固定件或者更高荷载的锚固需求，短规格版本则适用于薄型构件的轻载固定场景，套筒外壁的滚花纹理在建模时做了细节还原，这部分结构在锚栓敲入钻孔时可以起到初步的防滑定位作用，避免拧紧过程中锚栓跟转，提升安装效率。
