12V常闭直动式小型进水电磁阀结构

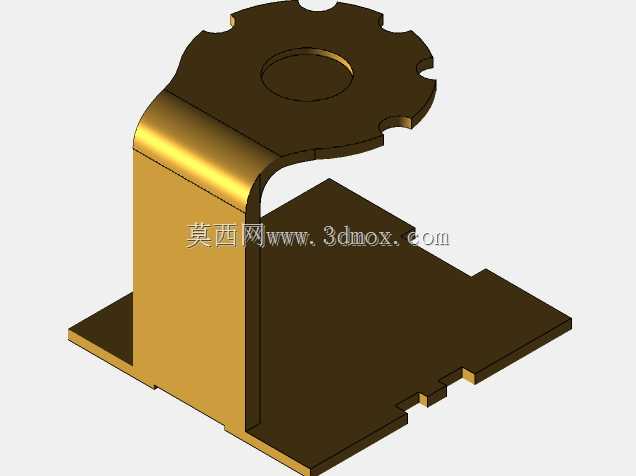

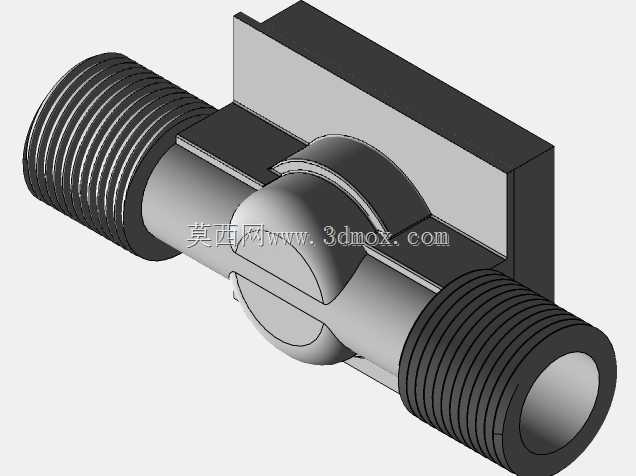

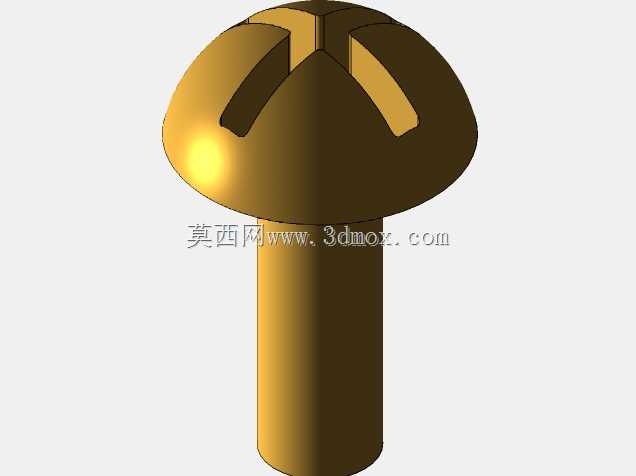

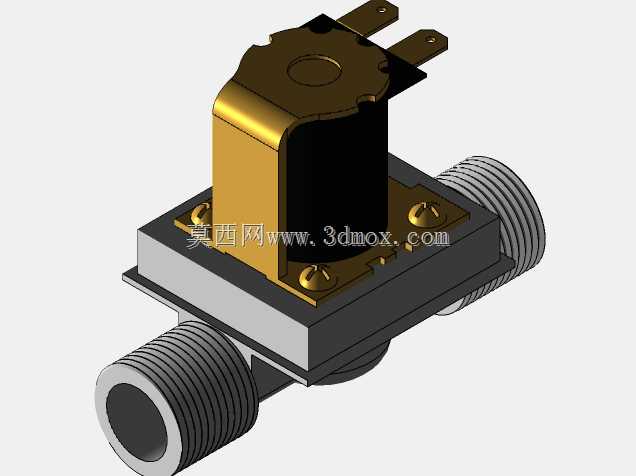

这款小型电控水阀主要面向低压小通径流体控制场景，常见于小型净水设备管线通断、桌面级灌溉系统支路控制、小型实验装置流体回路切换、车载低压水路控制等场景，适配洁净常温清水类介质，不适合粘稠流体、含大颗粒杂质的污水工况。从结构设计来看，该阀采用直动式常闭结构，无先导孔设计，相比先导式电磁阀可在极低工作压力下可靠启闭，最低启动压力接近零压，避免了低压工况下先导阀无法开启的问题。阀体部分采用直角两通布局，一端为外螺纹硬管连接端，可直接对接对应规格的内螺纹管路接头，另一端为插管式快接端，可直接插入对应外径的塑料软管，无需额外接头即可完成管路装配，这种双接口形式兼顾了硬管固定安装的可靠性与软管快装的便捷性，适配不同装配场景的需求。电磁驱动部分采用塑封线圈结构，线圈与阀体之间通过密封结构隔离，避免管路渗漏的液体接触线圈引发短路，线圈引脚采用插片式接线端，可直接对接标准接插件，接线时无需焊接，装配效率更高。设计过程中优先控制了整体安装边界，线圈部分位于阀体侧下方，整体外轮廓无突出的尖锐结构，安装时可直接通过阀体上的固定耳片用螺丝锁附在安装面板上，不需要额外设计夹持固定结构，安装孔位间距适配常规小型水阀的通用安装尺寸，可直接替换同规格的老旧电磁阀，不需要改动原有设备的安装孔位。在性能匹配上，该阀的启闭响应速度较快，开启动作耗时极短，关闭动作无明显水锤效应，适合频繁通断的工作场景，长期工作下的动作寿命满足小型民用设备的全生命周期使用需求。建模过程中还原了阀体内部的流道走向、阀芯密封面的配合结构、线圈与动铁芯的装配间隙，可直接用于设备整体装配的干涉检查，也可作为同类电磁阀选型时的尺寸参考依据，核对管路接口位置、安装空间预留是否满足设计要求，避免选型后出现装配干涉、接口不匹配的问题。
