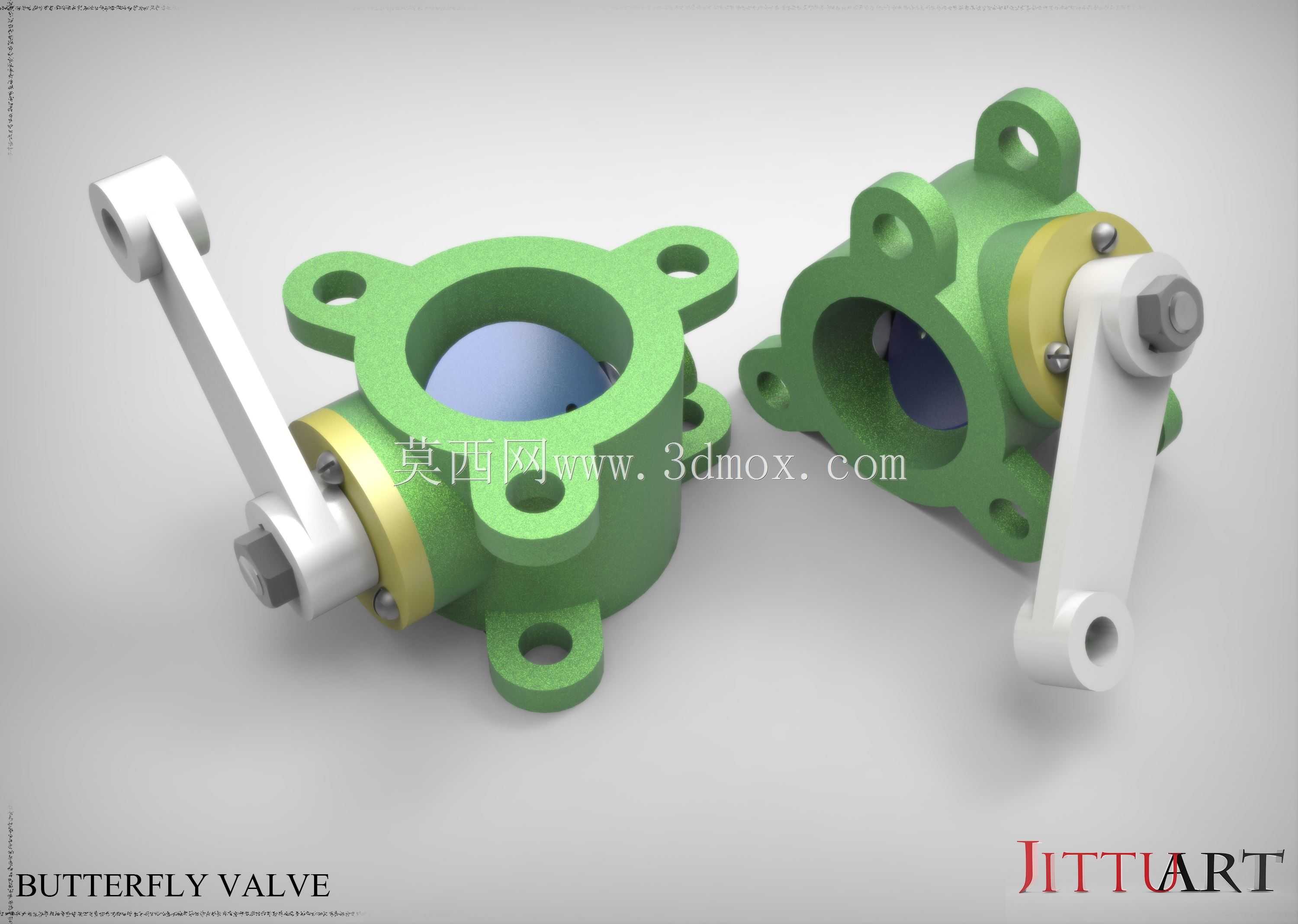

手动对夹式法兰连接蝶阀结构设计

这款蝶阀的结构设计围绕中低压管路的通断与流量调节需求展开，核心采用绕阀杆旋转的圆盘形蝶板作为启闭件，相比同通径的闸阀、截止阀，整体结构长度更短，安装占用空间更小，适合布置在管路排布紧凑的工况场景中。阀体采用四孔法兰对夹式连接结构，安装时可直接夹持在两端管路法兰之间，通过穿装螺栓完成固定，无需额外配置配对法兰的焊接工序，能有效缩短现场安装的作业周期，适配给排水、暖通循环水、低压气体输送等多种民用及工业流体管路场景。

从功能特性来看，手动驱动的手柄结构直接与阀杆端部刚性连接，操作时扳动手柄即可带动蝶板在0-90度范围内旋转，当蝶板平面与管路轴线平行时阀门处于全开状态，流体通过时的流阻系数极低，压损远小于同规格截止阀；当蝶板旋转至与管路轴线垂直时实现完全截断，密封副采用包覆式结构，可满足多数无严苛洁净要求的流体介质密封需求，手柄上自带的定位结构可将蝶板锁定在任意开度位置，方便现场根据管路流量需求做调节，无需额外配置锁定配件。

设计过程中优先考虑了安装边界的适配性，阀体两端的法兰连接孔位尺寸符合常规管路法兰的通用孔距规范，可直接匹配同压力等级的标准法兰，无需做定制化的孔位调整；阀体的径向轮廓做了圆弧过渡处理，既避免了铸造过程中的应力集中问题，也能减少安装时与周边管路、支架的干涉风险。阀杆与阀体的配合部位设置了密封填料腔，可通过压盖调整填料压紧度，长期使用出现微渗时无需拆解整个阀门即可完成密封维护，降低了后期运维的工作量。

驱动手柄的长度经过力矩匹配设计，在公称压力对应的密封比压下，操作人员无需借助加力杆即可完成启闭操作，避免了手柄过长导致的安装空间占用增加，也防止操作力矩过大对阀杆造成额外的弯曲载荷。蝶板的回转中心与阀杆轴线做了偏心优化，全开状态下蝶板边缘与阀体内壁保留均匀的间隙，不会出现启闭过程中的卡滞问题，同时也减少了介质长期冲刷对密封面的磨损，能有效提升阀门的整体使用寿命。这类蝶阀通常应用在工作温度不高、介质无强腐蚀性的管路系统中，作为支路切断或者流量调节部件使用，相比其他类型的截断阀，自重更轻，拆装维护的难度更低，适合批量应用在成套管路设备的集成设计中。
