双辊式薄材裁切圆剪机构结构设计

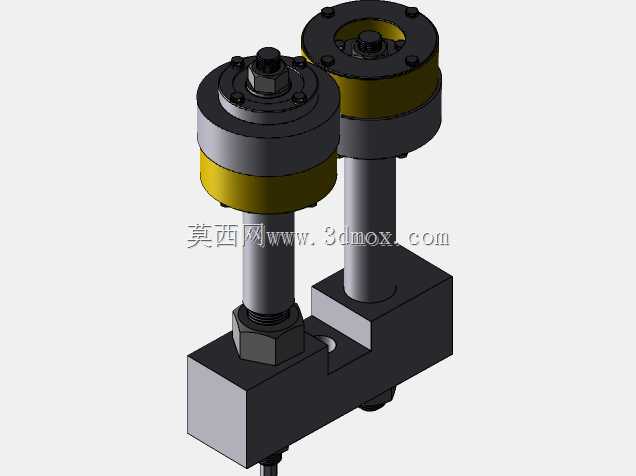

这套双辊式圆剪机构，主要面向金属薄带、柔性膜材、薄纸板等连续卷材的定宽裁切工序，常见于带材分条生产线、软包装加工设备、印后处理工位中，替代传统单刃裁切的毛边、压痕问题，能在连续送料过程中完成无间断剪切作业。从结构布局来看，整体采用悬臂式安装座搭配平行双辊轴的设计，安装座为分体式方块结构，上下开设同轴轴孔用于穿装剪切辊的支撑轴，侧面预留的锁紧槽可通过螺栓紧固调整轴的伸出长度，适配不同幅宽的裁切需求，安装座背部可直接通过螺栓固定在设备机架的立板上，安装基准面平面度要求控制在0.02mm以内，避免辊轴倾斜导致剪切间隙不均。两根剪切辊平行布置，辊体采用调质45号钢加工，表面镀硬铬处理提升耐磨性能，每根辊轴上套装黄色的聚氨酯定位套，一方面用于限制圆剪刀片的轴向位置，另一方面可在送料时提供适度的压紧力，防止薄材在剪切过程中发生窜动移位，刀片采用高速钢材质，通过六角螺母与锁紧垫片固定在辊轴端部，上下刀片的剪切间隙可通过轴端的螺母微调，间隙值根据裁切材料厚度调整，通常控制在被切材料厚度的5%-8%，既能保证切口整齐无毛刺，又能避免刀片过早磨损。设计过程中优先考虑了辊轴的刚性校核，辊轴的长径比控制在12:1以内，避免高速送料时辊轴发生挠曲变形，两端的支撑轴承采用深沟球轴承，可承受径向剪切力的同时保证转动灵活性，传动端可外接同步带轮或齿轮，保证上下辊的线速度一致，与送料速度匹配，避免材料拉扯或堆料。安装边界方面，整体机构的横向安装宽度可根据裁切幅宽调整，最小适配幅宽100mm，最大可拓展至300mm，安装座的固定孔位间距为80mm，适配多数通用分切设备的机架安装尺寸，辊轴中心距为65mm，刀片外径为80mm，预留了足够的送料空间，不会与材料输送路径发生干涉。实际使用中，该机构可通过调整刀片在辊轴上的位置，同时完成多道分条裁切，相比单刀裁切效率提升3倍以上，聚氨酯定位套的硬度选用邵氏70A，既不会压伤软质材料表面，又能提供足够的摩擦力带动材料同步进给，刀片的拆装仅需松开端部的锁紧螺母即可完成，日常维护换刀耗时不超过5分钟，适配连续化生产的快换需求。
