Bridgeport铣床用R8弹簧夹头结构设计

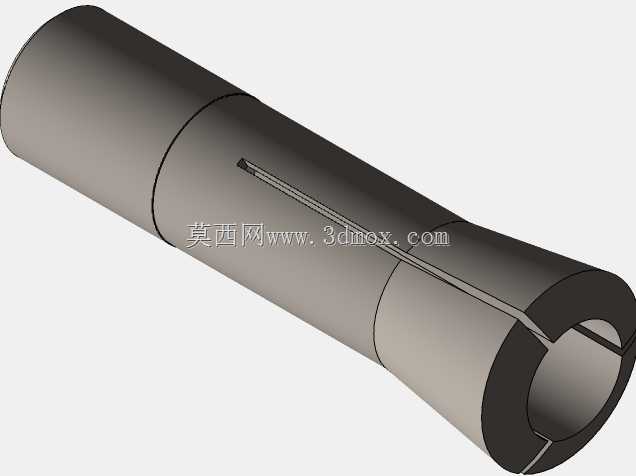

在普通立式铣床的日常加工场景里，R8锥柄接口是Bridgeport系列炮塔铣床的标配主轴连接形式，这类夹头的核心作用是实现直柄铣刀、钻头等切削刀具的可靠装夹，相比套装铣夹头，单规格R8夹头的夹持同轴度更优，适合对跳动有要求的精铣、铰孔工序。这款3/4英寸规格的R8夹头，整体采用外锥面与主轴内锥孔贴合的定位方式，锥度严格遵循R8接口的标准参数，安装时通过主轴尾部的拉紧螺杆拉动夹头内螺纹端，让夹头沿锥面向内移动，依靠端部的轴向开槽产生均匀的径向收缩，从而抱紧刀具柄部。从结构设计上看，夹头的开槽采用三等分窄缝布局，缝长覆盖夹头的弹性变形段，既保证足够的收缩量适配3/4英寸柄径的刀具，又避免开槽过长导致夹头刚性不足，在大切削量铣削时出现振刀问题。夹头的外圆柱段做了阶梯过渡设计，靠近锥面大端的位置设置了定位轴肩，安装到位后轴肩端面与主轴端面贴合，限制夹头的轴向窜动，保证加工过程中刀具的轴向尺寸稳定性。夹头的内孔按照3/4英寸直柄刀具的公差带设计，夹持段长度足够覆盖刀具柄部的夹持位，避免刀具装夹后出现偏摆，端部的内孔做了微小的倒角引导，方便刀具快速插入，不会刮伤刀具柄部表面。在实际使用中，这类夹头需要配合主轴的拉紧机构使用，拉紧力需要控制在合理范围，既要保证足够的夹持力防止刀具在切削时打滑，又要避免拉力过大导致夹头弹性失效、无法顺利松开刀具。夹头的外锥面粗糙度要求较高，安装前需要清理锥面和主轴内锥的切屑、油污，避免杂质进入贴合面导致定位精度下降，长期使用后如果夹头的开槽出现变形、内孔磨损超差，就需要及时更换，否则会导致加工孔的圆度超差、铣削表面出现振纹。设计这类夹头时，需要重点平衡弹性变形量和整体刚性，开槽的宽度、长度、端部的应力释放槽结构，都会直接影响夹头的使用寿命和夹持精度，应力释放槽设置在开槽的末端，能够避免夹头收缩时应力集中导致开槽根部开裂，提升夹头的反复装夹寿命。
