机加工实训用手动管虎钳结构设计

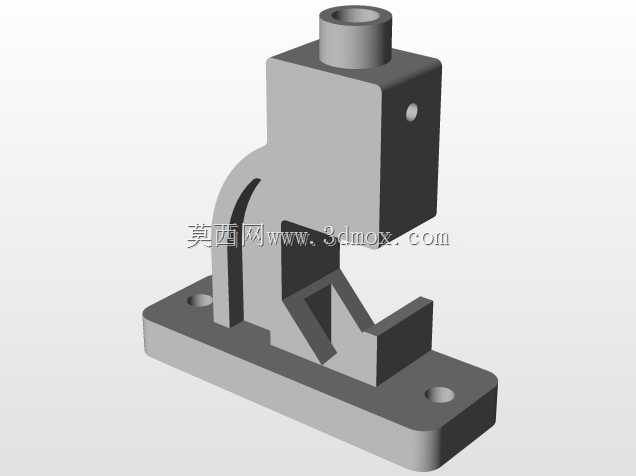

这款手动管虎钳的结构设计完全贴合金工实训、小型维修工位的实际使用需求，区别于普通平口钳的夹持特性，它专门针对圆截面管材、棒料的装夹场景做了适配优化。从安装边界来看，底座采用带两个安装沉孔的平板式结构，可直接通过螺栓固定在钳工台、实训工作台的T型槽或预制安装孔位上，底座整体轮廓方正，安装孔的中心距适配常规钳工台的预留孔位，不需要额外加工转接板就能完成固定，安装后整体重心落在底座支撑范围内，大力旋紧丝杆时不会出现侧倾翘边的问题。

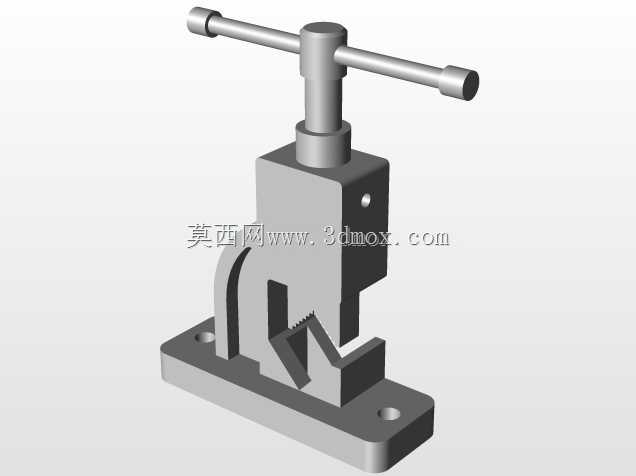

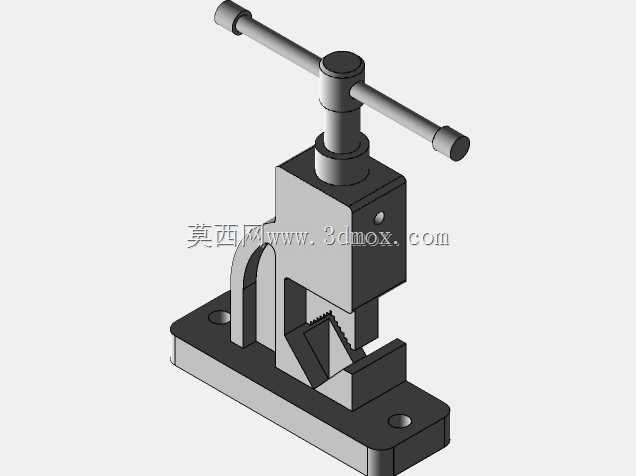

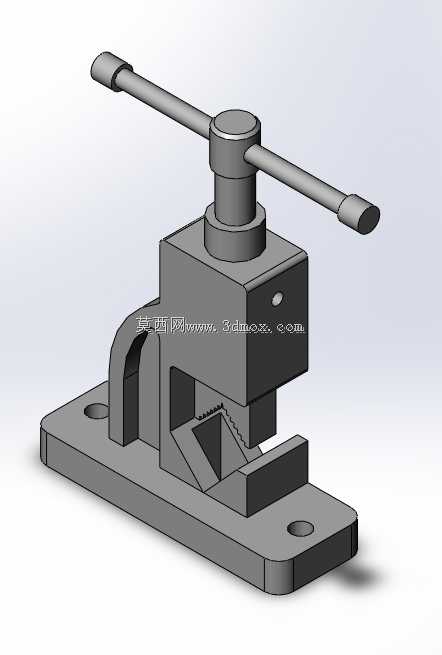

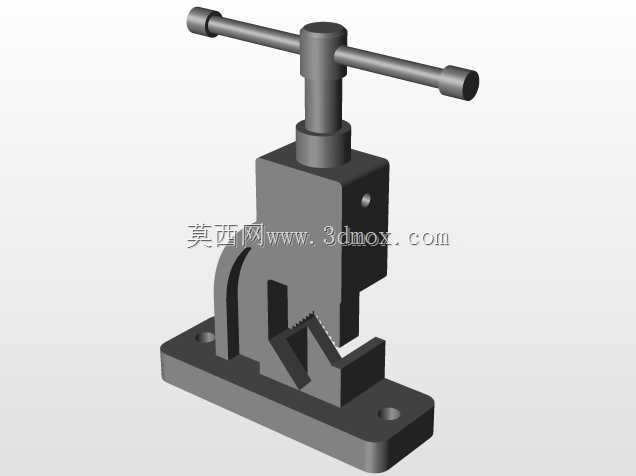

在功能特性上，钳口部分做了V型齿面设计，咬合管材时能形成四个接触点位，相比平口钳的两点接触，夹持圆管时不会出现打滑、管材转动的问题，齿牙的深度控制在1.2mm左右，既能保证足够的咬合力，又不会在薄壁管材表面留下过深的压痕，适配壁厚1mm以上的金属管、硬质塑料管材装夹需求。顶部的T型操作杆采用贯穿式设计，力臂长度经过核算，单手施加200N的力就能产生足够的夹持力，装夹直径20mm以内的圆钢时，完全能满足锯削、锉削、套丝等钳工工序的装夹刚度要求，操作杆两端做了滚花处理，手上沾有切削液、油污时也不会打滑。

设计思路上完全遵循了易加工、易维护的原则，整体没有复杂的曲面结构，所有零部件除了丝杆和钳口齿面需要少量机加工外，其余结构件都可以通过普通铣床、钻床完成加工，非常适合作为金工实训的综合加工课题，学生可以从下料、铣削、钻孔、攻丝到装配全流程完成制作，能覆盖钳工、普通机加工的多个核心技能点。活动钳身和底座之间采用燕尾槽导向结构，配合间隙可以通过侧边的调节螺钉调整，长期使用出现磨损后不需要更换整体部件，只需要调整镶条就能恢复导向精度，维护成本极低。

实际应用场景中，除了院校金工实训教学使用外，也可以作为小型维修工位的常备夹具，用于水电安装时的管材套丝、小型五金件的钻孔、打磨工序的装夹，整体结构紧凑，总高度控制在180mm以内，不会占用过多工作台空间，非工作状态下可以将操作杆取下收纳，进一步节省存放空间。钳身的主体结构采用铸铁材质的设计思路，具备足够的减震性，锯削、敲击作业时不会产生明显的共振，能保证作业过程的稳定性。
