壁挂式3D打印灯丝卷轴承托支架

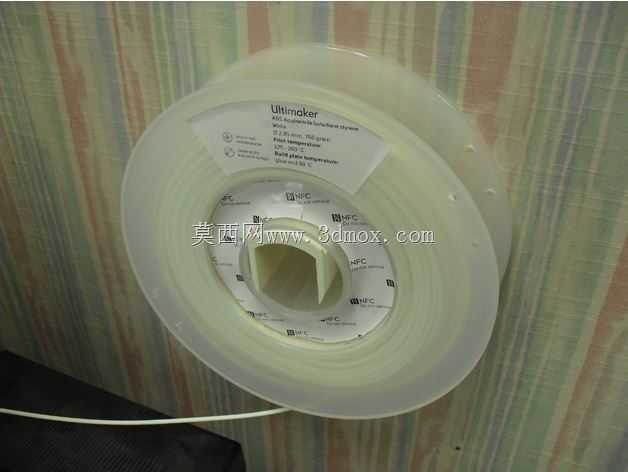

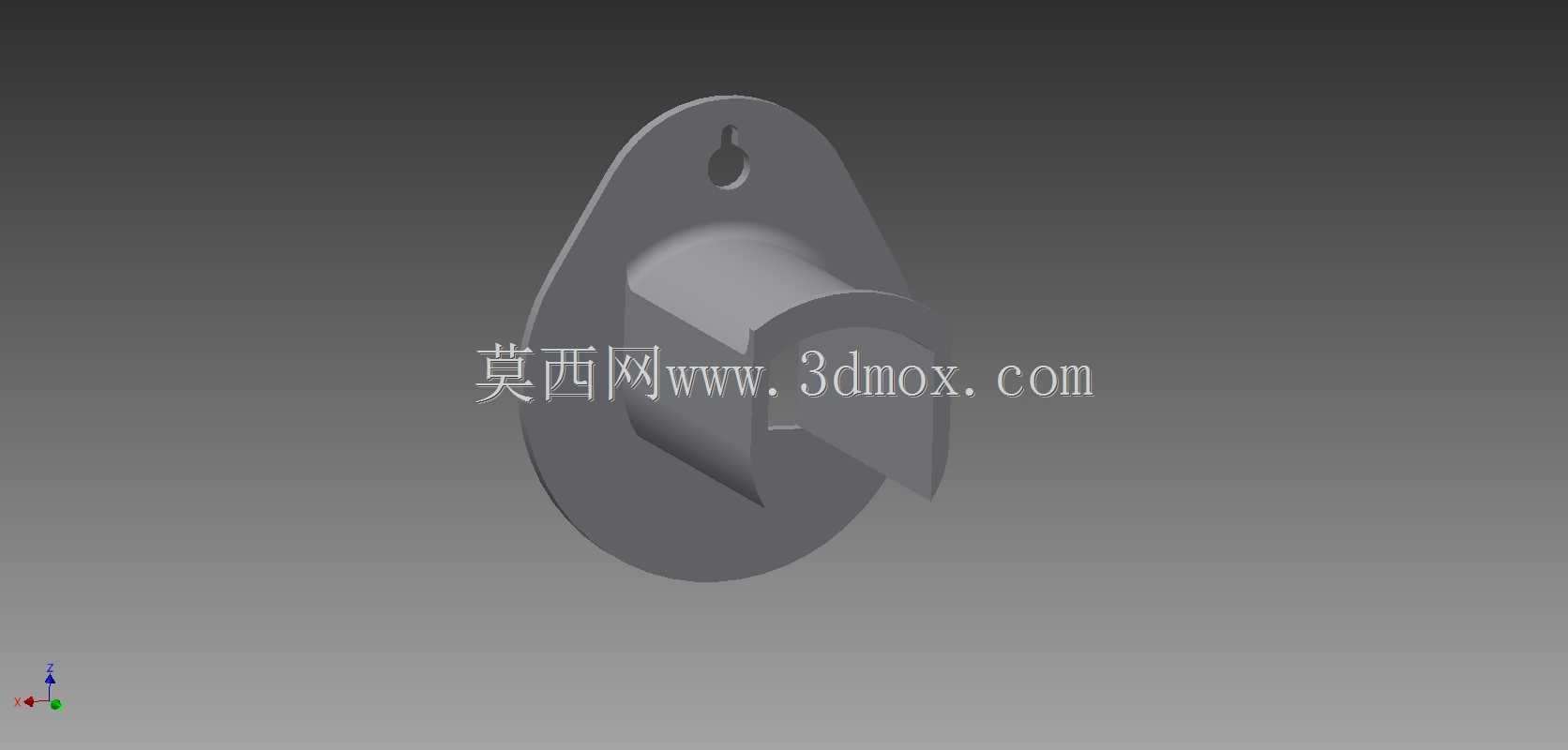

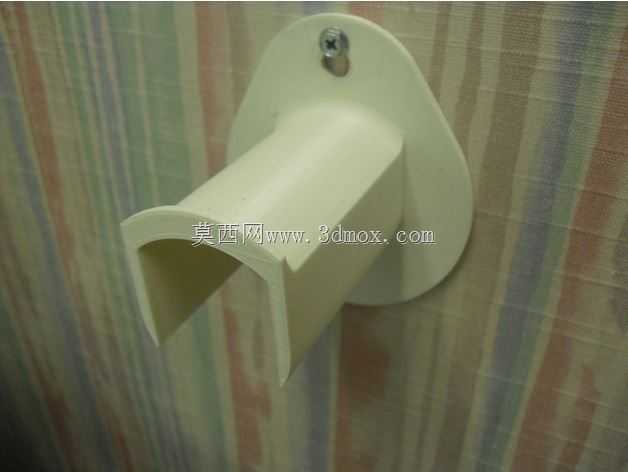

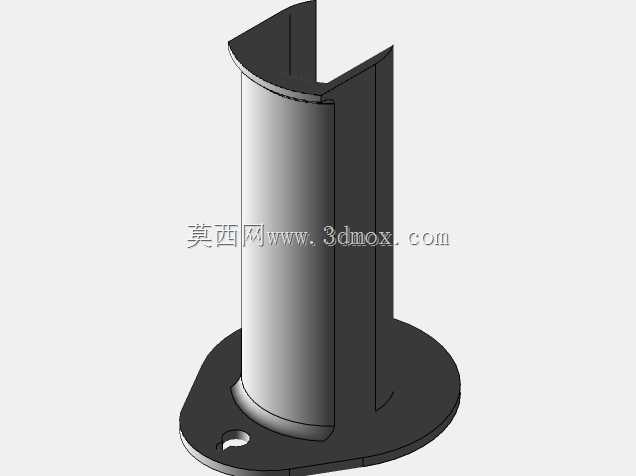

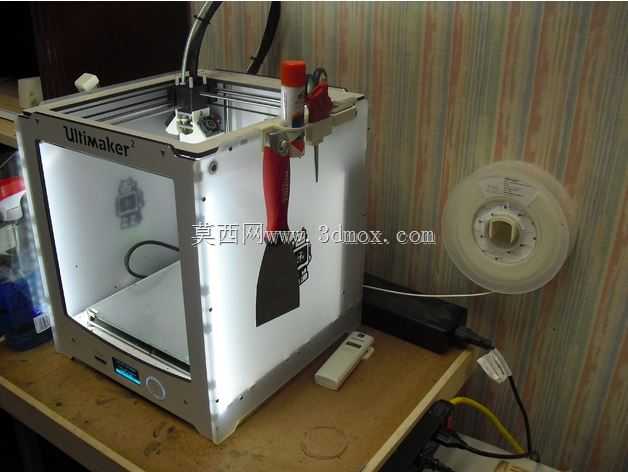

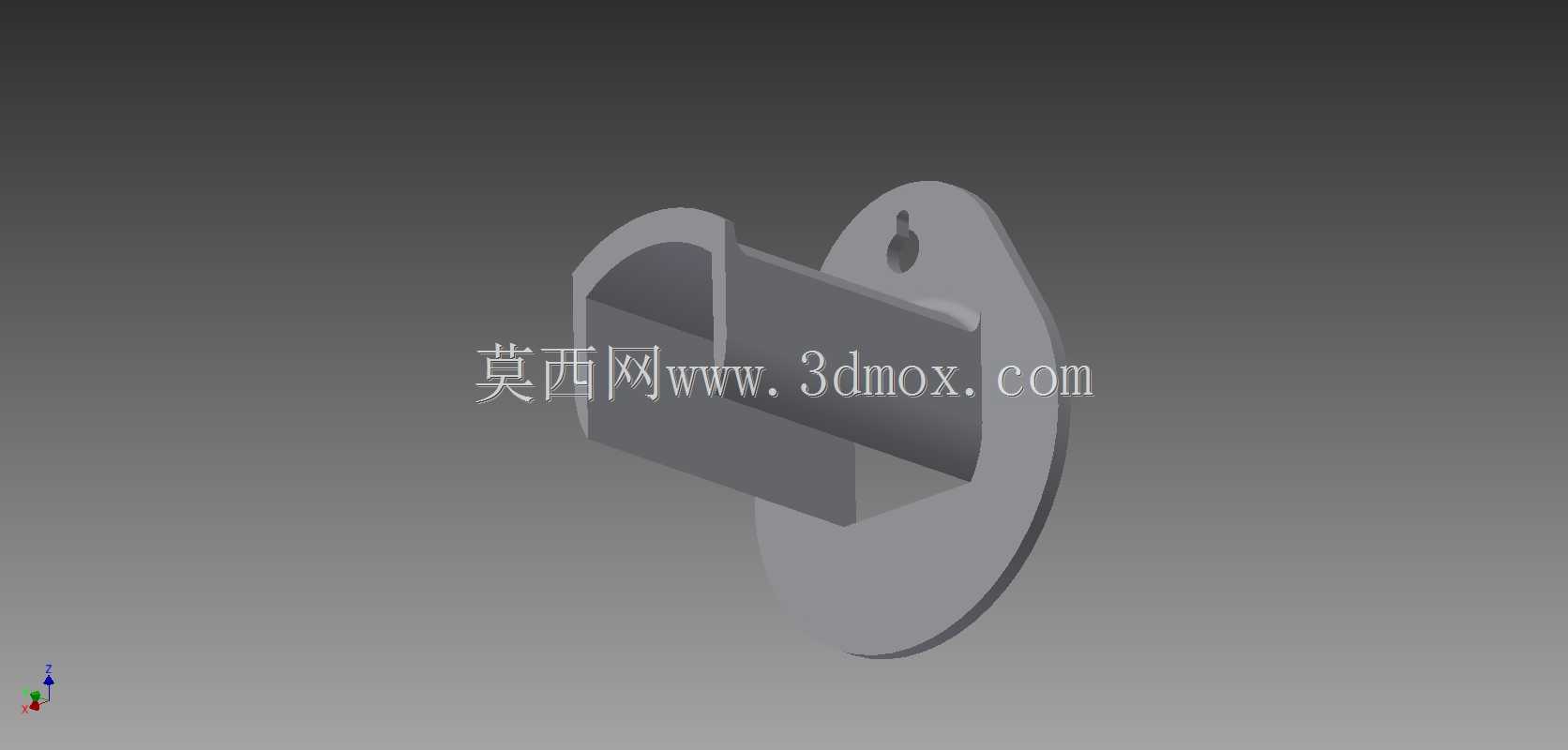

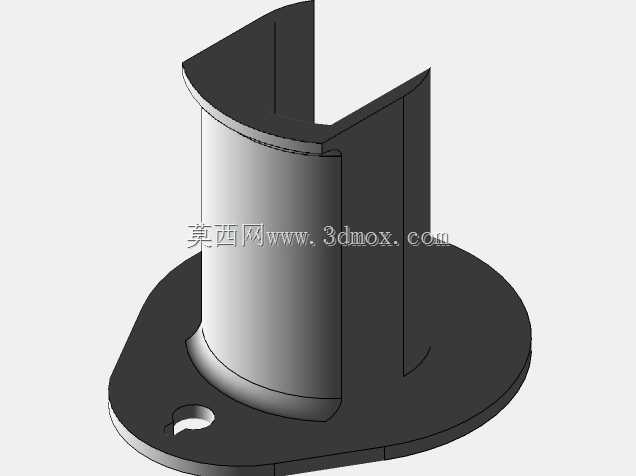

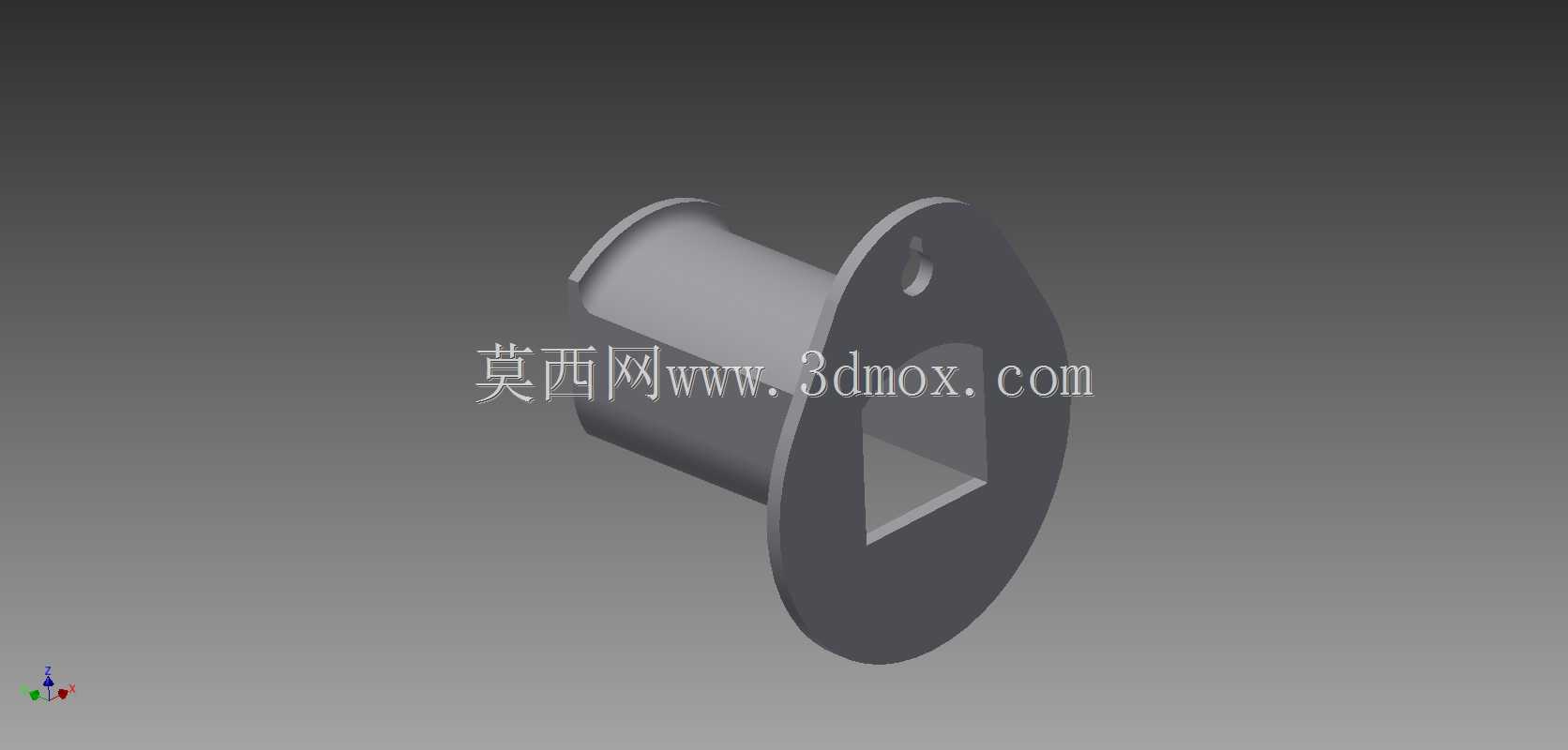

在桌面级FDM3D打印的日常作业场景中，耗材卷轴的摆放始终是影响打印稳定性与空间利用率的关键细节，不少操作者会遇到桌面放置卷轴易被剐蹭、送丝阻力波动、多机作业时桌面空间被耗材挤占的问题，这款壁挂式灯丝吊架正是针对这类实际工况设计的墙面安装承托构件。从功能特性来看，该构件无任何活动部件，整体为一体化打印成型结构，不需要额外装配销轴、弹簧等附属零件，打印完成后仅需通过单颗紧固件即可完成墙面固定，安装流程极简，后期维护成本几乎为零。设计阶段充分考虑了无支撑打印的工艺需求，整体结构的悬挑角度、壁厚过渡、安装法兰的轮廓都做了针对性优化，打印过程中不需要添加任何支撑结构，既减少了打印耗材的额外损耗，也省去了后期去除支撑、打磨支撑痕迹的工序，打印完成后仅需清理少量打印溢料即可直接投入使用。结构上采用带弧形缺口的悬挑承托筒体设计，筒体的内弧面与卷轴的芯轴外径匹配，能够直接承托卷轴的中心轴段，卷轴放置后可顺畅转动送丝，不会出现卡滞、送丝阻力过大的问题；安装端采用类水滴形的法兰底座，底座上预留单个沉头安装孔，既可以适配自攻螺丝直接固定在墙面、型材框架或者打印机机身侧板上，沉头孔的设计也能保证螺丝安装后头部不突出，避免剐蹭卷轴侧面。该结构设计了两种尺寸规格，较小规格的承托筒体适配标准0.75kg装的常用灯丝卷轴，较大规格可同时适配两个小重量卷轴或者单个1kg装的常规卷轴，能够满足单喷头、双喷头等不同配置打印机的耗材放置需求。安装边界上，法兰底座的最大轮廓尺寸控制在极小范围内，对安装面的平整度要求不高，即使是略有起伏的墙面、木质板材或者铝型材表面都可以牢固固定；悬挑长度经过反复校核，既保证卷轴安装后与墙面留有足够的转动间隙，不会出现卷轴转动时摩擦墙面的问题，也不会因为悬挑过长导致打印件受力过大出现弯折断裂，日常承托对应规格的耗材卷轴时结构强度完全满足使用需求。实际使用中，这类壁挂支架能够将耗材卷轴从桌面转移到垂直墙面空间，大幅释放桌面的操作区域，同时高位放置的卷轴送丝路径更顺畅，能够减少送丝阻力波动带来的打印断丝、送料不足等问题，尤其适合多台桌面3D打印机并排布置的小型工作室、创客空间场景，也可用于个人桌面打印场景的耗材规整收纳，让作业区域更整洁，减少耗材被桌面杂物剐蹭、污染的概率。
