工业管道用侧进式喷射混合装置结构

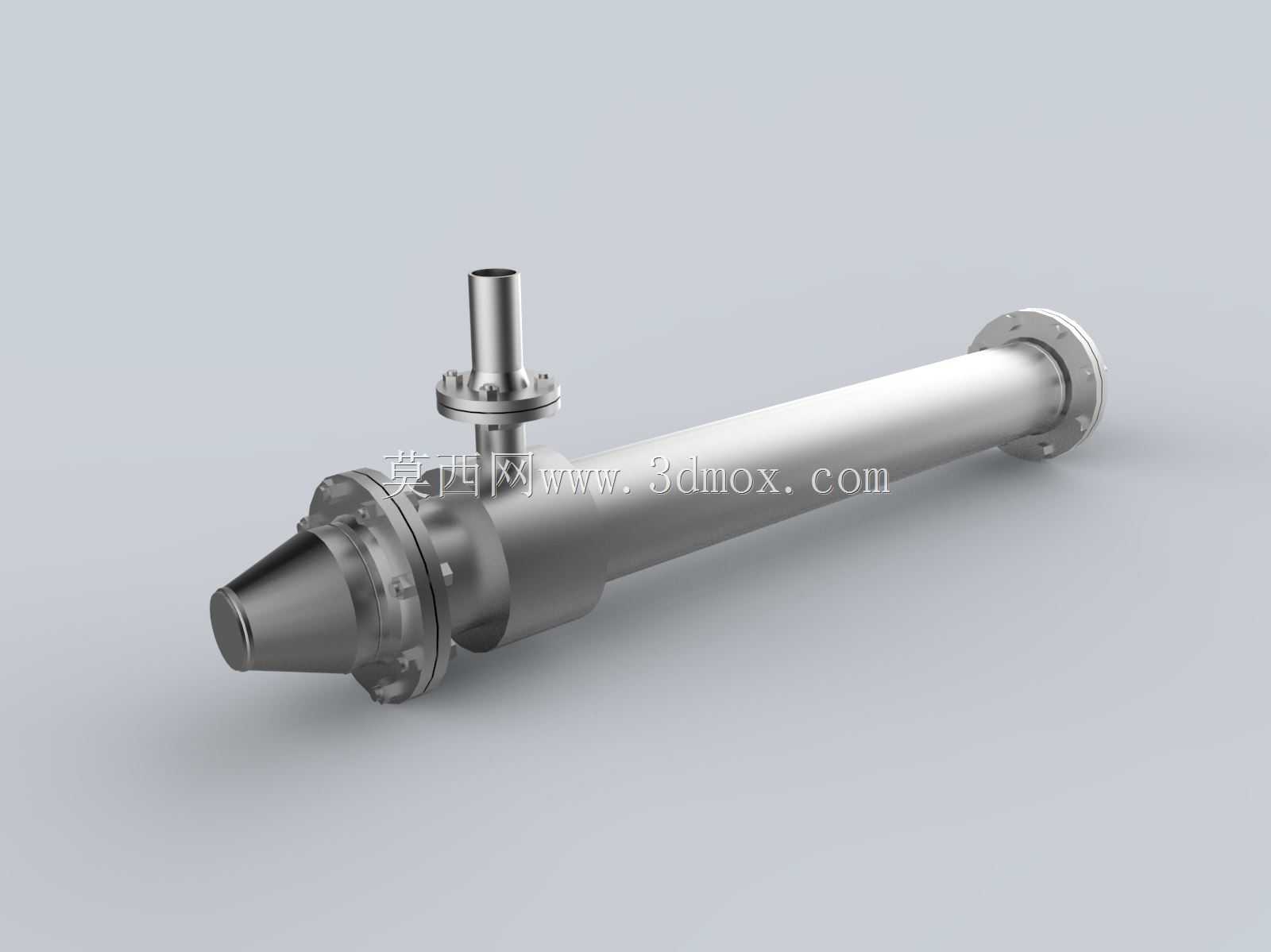

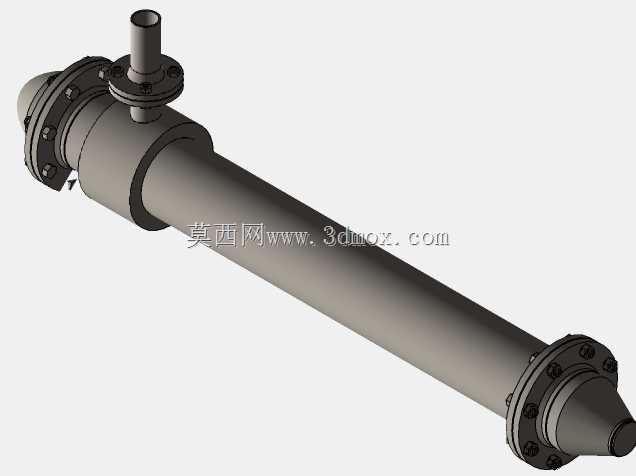

该喷射装置主要应用于化工流体输送、水处理药剂投加、热力系统汽水混合等场景，依靠高压工作流体的卷吸作用实现不同介质的均匀混合，无需额外配置搅拌动力部件，可直接串接在工艺管线中完成介质输送与混合的双重功能。从结构设计来看，装置主体采用长直圆管作为混合腔主体，入口端设置锥形喷嘴结构，高压工作流体从锥形喷嘴高速喷出时，会在喷嘴出口区域形成低压区，将被引射介质从侧部接口吸入混合腔，两种介质在长直腔体内经过充分的动量交换与紊流扩散后，从另一端法兰接口排出，整体流道设计避免了直角折返带来的压损，能在较低工作压力下实现稳定的引射比。侧部引射接口采用法兰连接结构，接口位置设置在喷嘴出口的低压区正上方，接口与主体管段采用焊接补强结构，避免长期受流体冲刷出现焊缝开裂问题，接口公称通径小于主体管段，匹配常规引射流量下的流速要求。主体管段两端均采用凸面带颈对焊法兰作为连接边界，法兰密封面的平面度、螺栓孔中心圆直径均匹配对应压力等级的管线法兰标准，安装时可直接与同规格工艺管线对接，无需额外加工过渡连接件。装置整体的同轴度公差控制在0.1mm以内，锥形喷嘴的内流道做了圆弧过渡处理，避免高速流体经过时产生局部涡流与气蚀，喷嘴与主体管段采用法兰快装结构，可根据实际工况的引射比需求更换不同喉径的喷嘴，无需整体拆卸装置。外形尺寸方面，主体管段长度根据混合所需的紊流发展长度确定，保证两种介质在流出装置前达到95%以上的混合均匀度，整体外径尺寸控制在常规管线安装的操作空间范围内，侧部接口的伸出长度预留了法兰螺栓安装的操作空间，不会出现螺栓拆装干涉的问题。建模过程中对所有焊接位置做了焊缝特征还原，法兰的螺栓孔、密封槽等细节均按实际加工尺寸建模，可直接用于装置的结构受力校核、流场仿真分析，也可作为管线布置三维设计中的标准部件调用，匹配不同工艺场景下的安装布局需求。
