钻床用多工位支撑支架结构设计

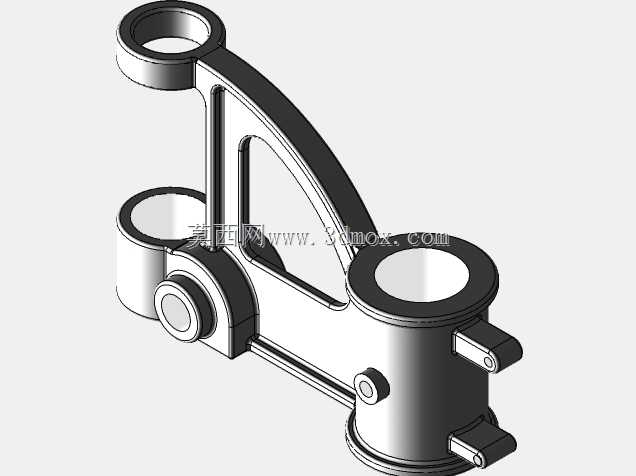

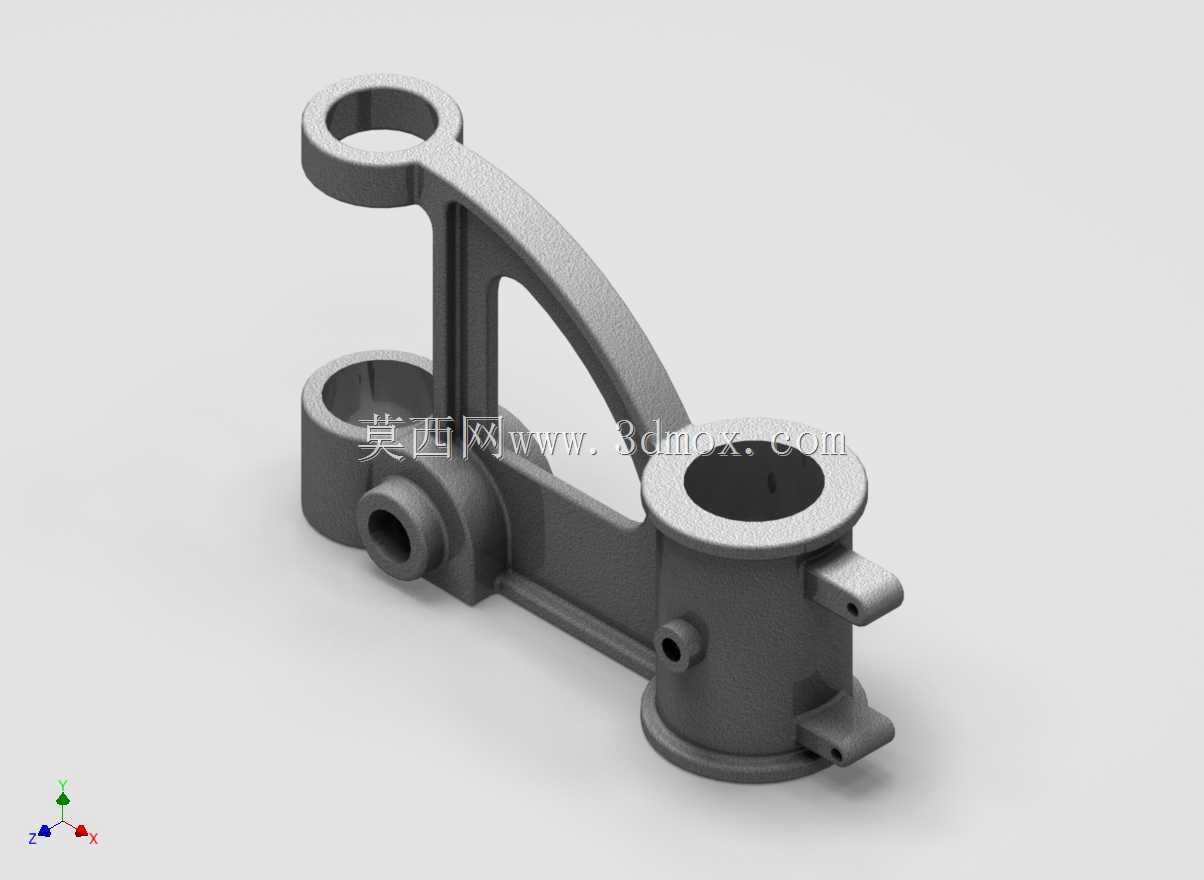

该支架属于钻床工装系统中的核心支撑类构件，主要应用于台式钻床、立式钻床的多工位加工场景，承担钻削作业中刀具导向、工件定位基准传递、辅助支撑的核心作用，可适配不同规格的钻套安装，满足多孔位同时加工或顺序加工时的位置精度保持需求。从结构设计逻辑来看，构件采用一体化铸造成型后做时效去应力处理，整体为空间刚架式布局，三个带同轴度要求的筒状安装孔分别对应钻套安装位、主轴导向位、工作台连接位，各孔位之间通过变截面弧形肋板连接，既保证了钻削过程中抗侧向切削力的刚度，又尽可能削减了构件自身重量，避免额外增加钻床进给轴的负载。各安装孔的端面均设计有凸台止口结构，安装时可与配合件的止口面贴合，消除装配间隙带来的位置偏移，孔壁预留有紧定螺钉安装孔，可在装入钻套或导向轴后锁紧固定，防止作业过程中出现窜动。构件下部的两个带侧向凸耳的安装座，用于将整个支架固定在钻床工作台的T型槽上，凸耳上的通孔为腰型设计，可在一定范围内调整支架的安装位置，适配不同加工工件的孔位坐标需求，安装时需保证上部钻套孔的轴线与钻床主轴轴线的同轴度误差控制在0.02mm以内，避免钻削时出现钻头偏摆、孔径超差的问题。在实际加工场景中，这类支架常搭配快换钻套使用，可在不拆卸支架的前提下快速更换不同内径的钻套，适配不同直径钻头的加工需求，尤其适用于批量零件的孔系加工作业，能大幅减少反复找正定位的辅助时间。设计过程中对各连接肋的截面做了等强度优化，弧形肋的厚度从靠近安装孔位置向中间逐渐过渡，避免应力集中导致的构件变形，同时在各孔位的转角处均设计有铸造圆角，减少铸造缺陷的产生，后续机加工时以底部安装面为粗基准，先加工出一侧的基准孔，再以基准孔为定位精基准加工其余孔位，保证各孔位之间的位置度、平行度满足工装设计要求。该支架的安装边界需匹配对应型号钻床的工作台行程，安装后上部钻套的最低位置需高于工件装夹后的最高表面3-5mm，保证钻削进给过程中不会出现碰撞干涉，侧向伸出的悬臂结构在设计时做了刚度校核，在最大钻削轴向力作用下，悬臂端的变形量不超过0.01mm，可满足IT7级精度孔的加工要求。
