工业吊装用C型卡扣式吊钩悬挂构件

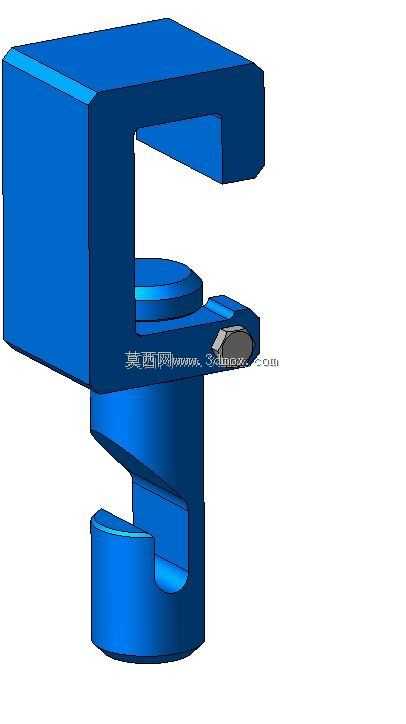

这款C型卡扣式吊钩悬挂构件，主要面向轻型工位吊装、生产线物料悬挂、工装挂装这类场景设计，日常在装配线旁的工具挂装、小型工件周转悬挂、轻型设备的临时吊挂固定场景中使用频率较高。从结构设计来看，主体采用一体化C型开口布局，上部的钩槽用来卡接固定在型材横梁、吊装方管这类配套的支撑构件上，槽体内侧做了贴合型材外轮廓的限位面，卡入后不会出现横向窜动，避免悬挂后出现滑脱偏移的问题。下部的挂钩结构做了内收式挡边设计，挂入吊环、挂绳或者配套的挂载件后，在额定承重范围内不会因为小幅晃动出现脱钩情况，中部的凸台结构做了加厚处理，是整个构件的主要受力承力段，建模时特意在凸台和上下钩体的衔接位置做了圆弧过渡，避免直角位置出现应力集中，长期承重下不会出现应力开裂的问题。从安装边界来看，上部卡接槽的内宽尺寸适配常规的工业方型横梁规格，安装时不需要额外的紧固件，直接将上部槽口对准支撑梁卡入即可，依靠构件自身的结构限位和挂载后的重力压紧实现固定，拆装时只需要向上抬起构件就能从梁上取下，不需要额外拆卸螺栓等配件，适合需要频繁调整挂载位置的工位场景。下部挂钩的开口尺寸适配常规的小型吊环、尼龙挂绳、金属挂钩的挂载需求，挂载时不需要额外的转接件就能直接使用。整个构件的外形没有多余的突出棱角，所有外露的棱边都做了倒钝处理，避免安装和使用过程中划伤操作人员或者刮损挂载的工件表面。建模过程中对各个受力段的壁厚做了差异化设计，承力位置的壁厚比非受力的装饰性位置厚30%左右，在保证整体结构强度满足轻型吊装承重要求的前提下，尽可能控制构件的整体重量，降低挂载后对支撑横梁的额外负载。实际使用中，这类悬挂构件不需要搭配复杂的锁止配件，依靠自身的结构卡扣就能实现可靠固定，在车间工位工具挂装、流水线旁的物料筐悬挂、轻型检测设备的吊挂固定场景中，相比传统的螺栓固定式挂具，调整位置的效率提升明显，同时结构没有易损的活动配件，长期使用不需要频繁维护更换。
