大流量内螺纹式快速连接接头结构

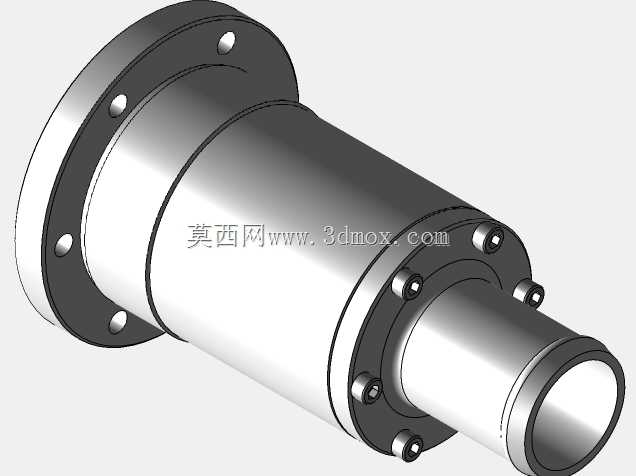

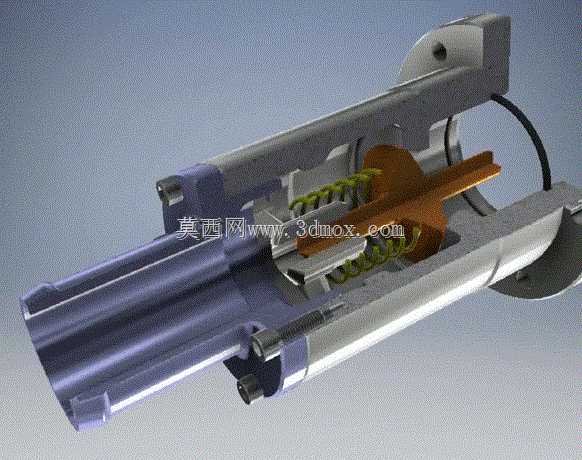

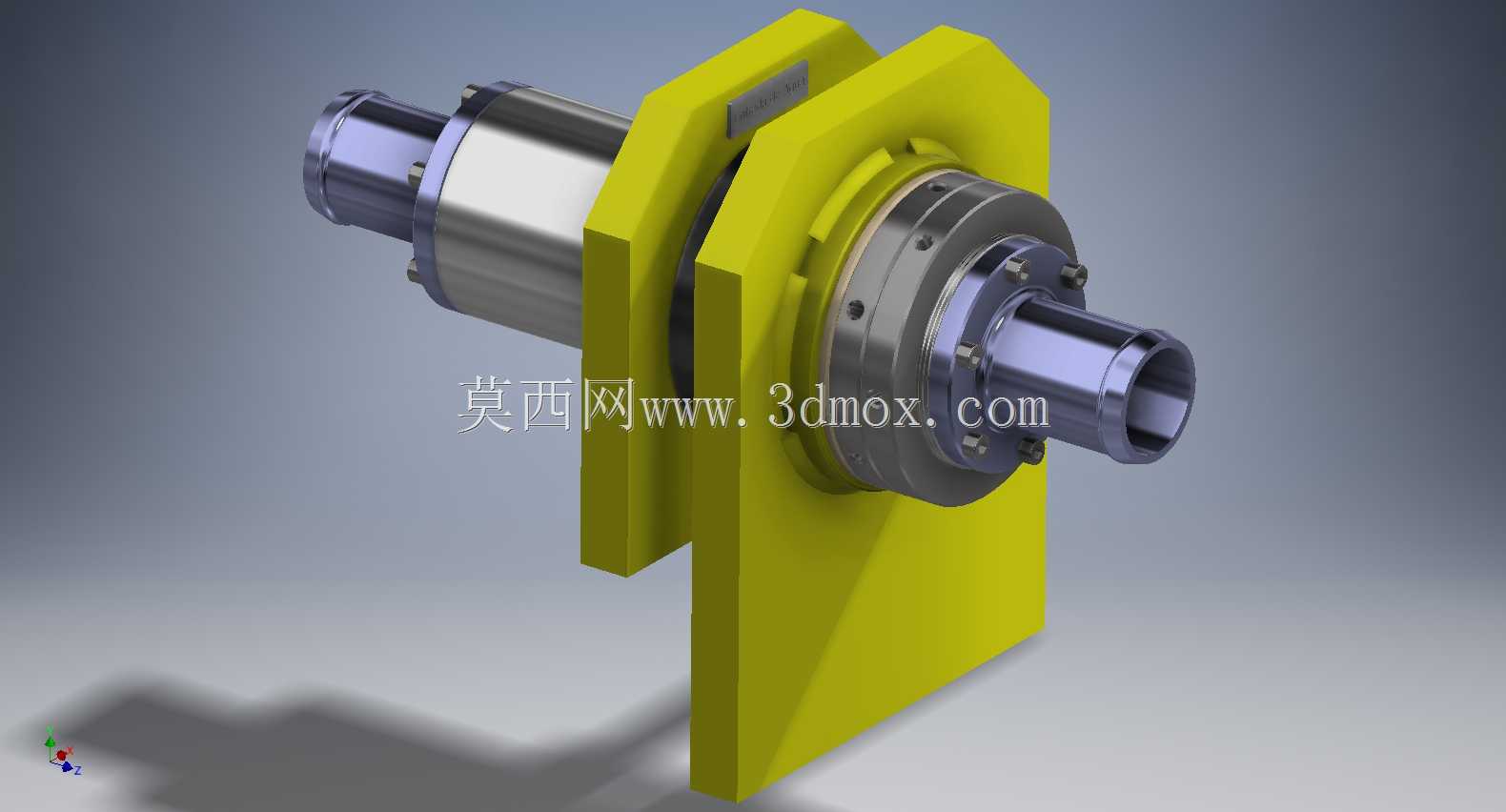

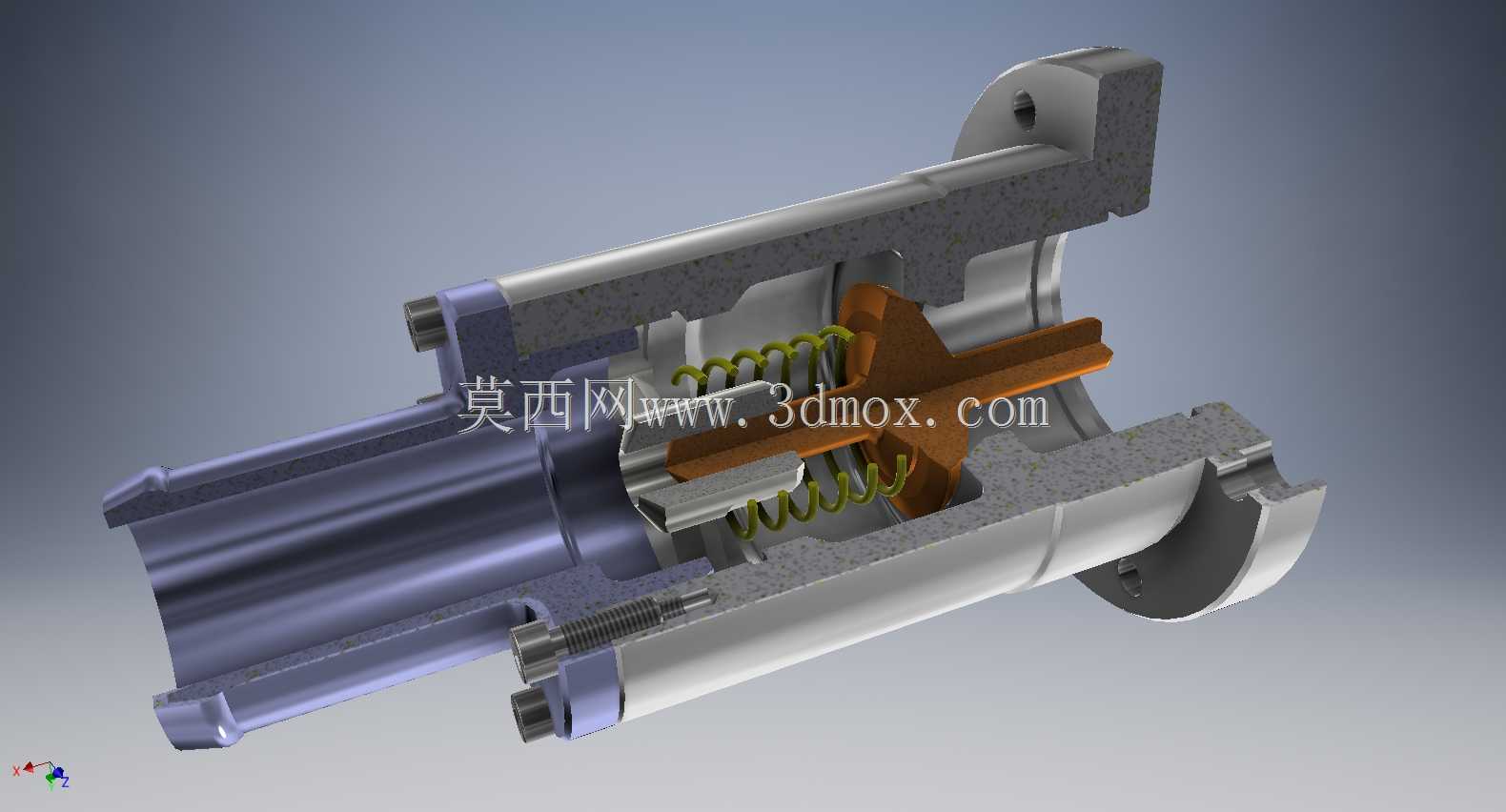

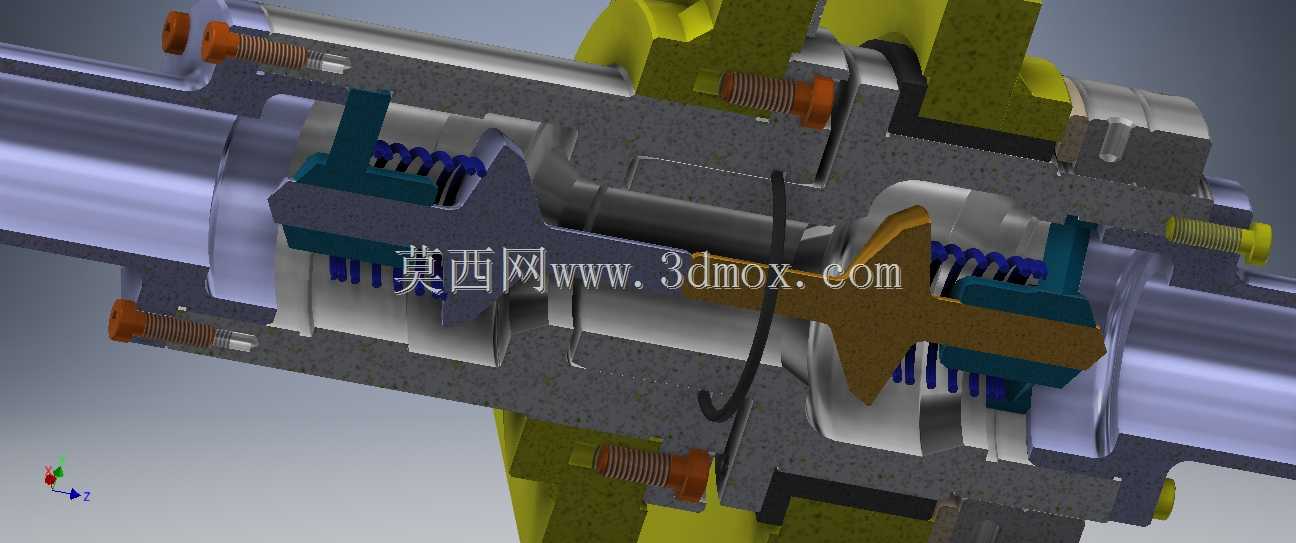

这款内螺纹式快速连接器主要面向大流量流体输送场景设计，常见于液压系统、工业流体管路、化工介质输送、农业灌溉管网等需要频繁拆装管路的作业环境，能够在不借助额外工具的前提下完成管路的快速对接与脱开，大幅缩减管路拆装的作业时长，降低运维过程中的停机等待时间。从内部结构来看，其采用同轴式阀芯联动设计，对接时两端阀芯互相顶推实现同步开启，脱开时内置的弹簧组件会快速推动阀芯复位实现管路自密封，能有效避免管路断开时的介质泄漏，减少输送介质的浪费与现场环境污染。设计过程中优先考虑了大流量工况的通流需求，内部流道做了平滑过渡处理，尽可能降低介质流经接头时的压损，避免通流截面突变带来的流阻增大、紊流加剧等问题，适配大流量输送时的压力损失控制要求。安装边界上，两端采用标准内螺纹接口，可直接匹配对应公称通径的外螺纹管路端头，接头本体的外部安装法兰预留了固定安装孔位，可根据现场布置需求将接头固定在设备面板、管路支架等位置，避免管路拖拽导致的接头受力变形。其锁紧结构采用钢珠卡位式设计，对接到位后钢珠自动卡入对接端的环形卡槽内，可承受额定工作压力下的轴向拉脱力，避免带压工作时接头意外脱开；外部的防护套可在脱开状态下遮挡内部锁紧与密封结构，减少现场粉尘、杂质进入接头内部造成密封面划伤、阀芯卡滞等故障。密封件的选型适配常规矿物液压油、水基介质等常见输送流体，密封沟槽的尺寸公差按照通用密封件安装标准设计，可根据实际输送介质的特性更换对应材质的密封件，拓展接头的适用介质范围。整体结构的零件拆分遵循易加工、易装配的原则，主体结构采用回转类零件设计，可通过常规车削加工完成主要外形加工，内部弹簧、阀芯等零件均采用通用化设计思路，降低后续备件的替换成本，日常维护时仅需更换磨损的密封件即可恢复接头的密封性能，无需整体更换接头本体。
