手动快速压紧式工装夹具装配结构

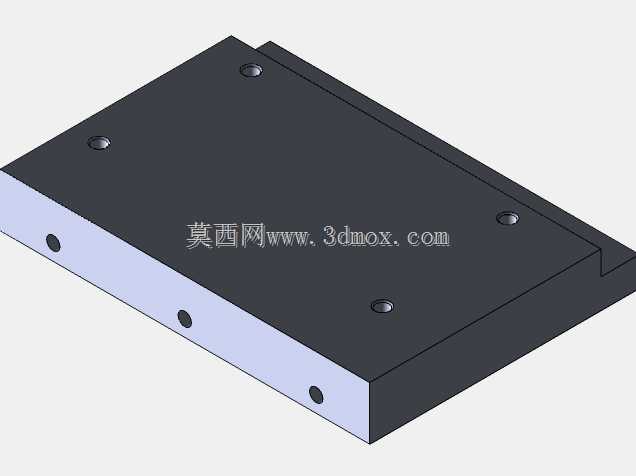

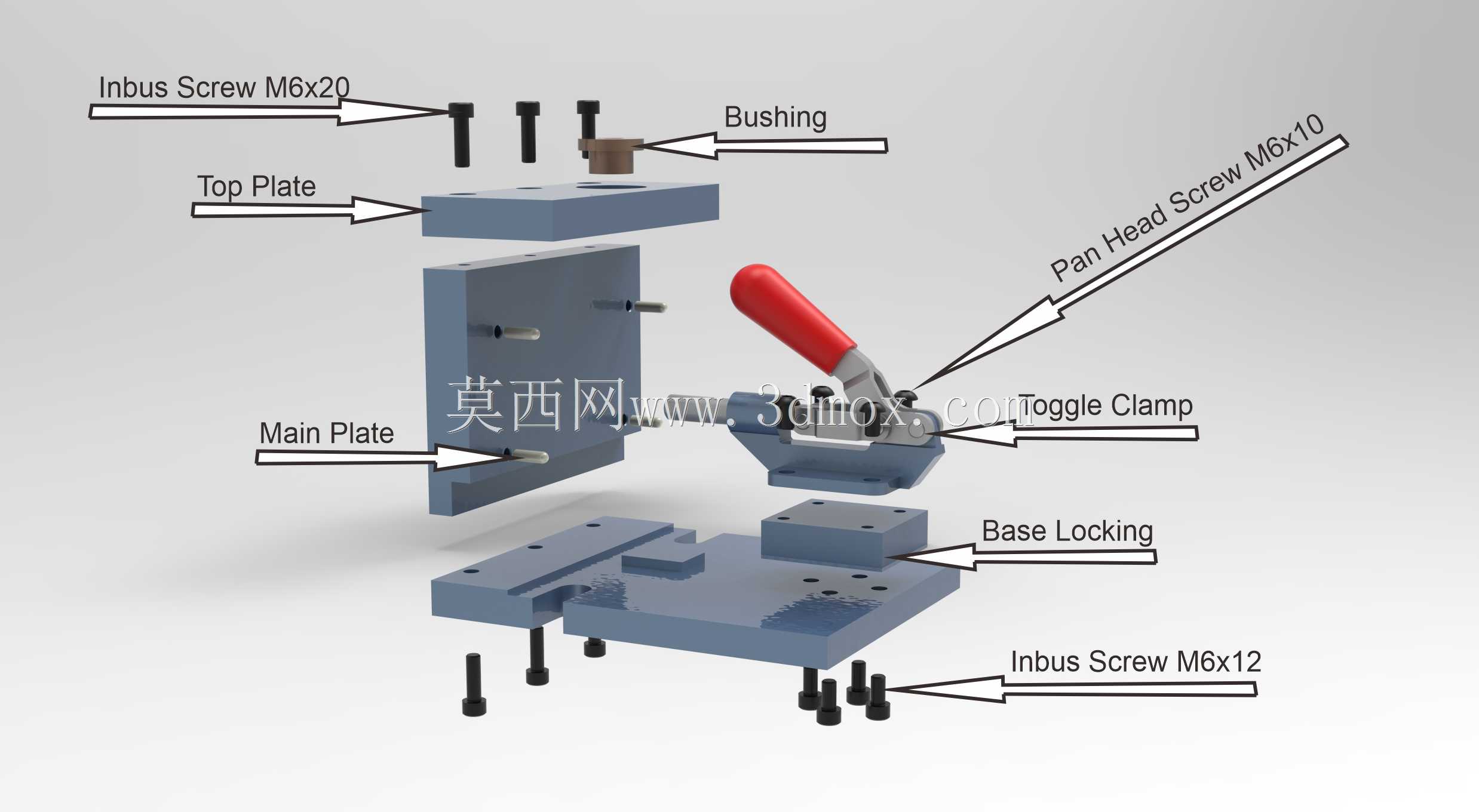

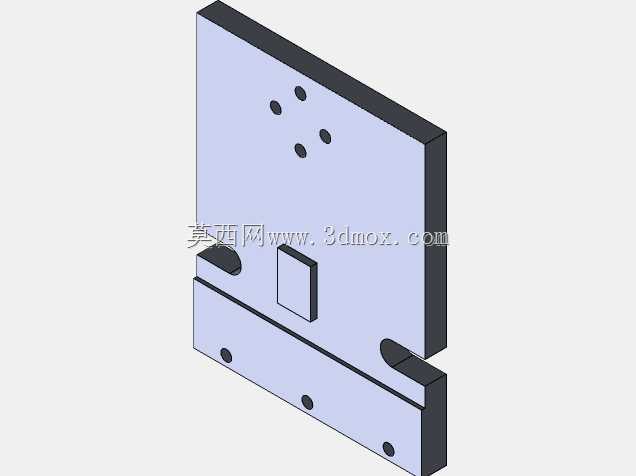

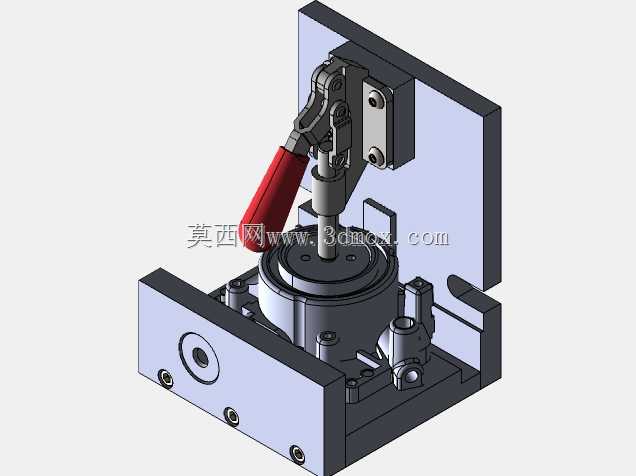

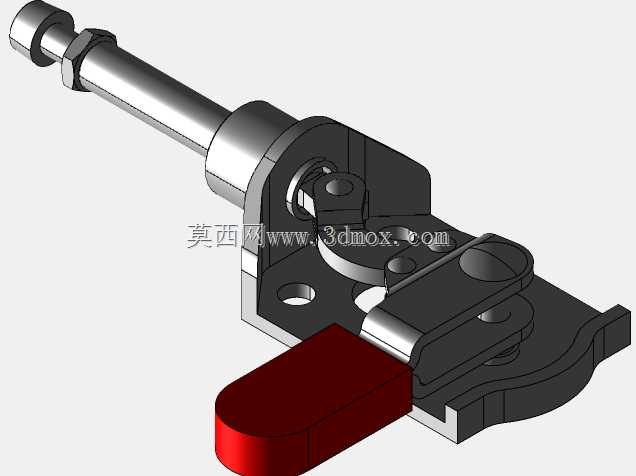

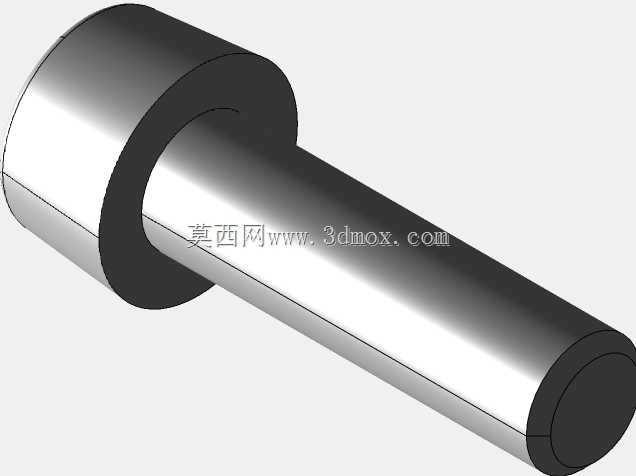

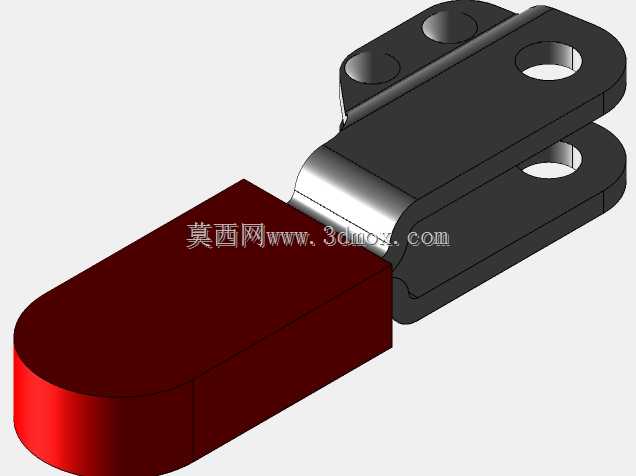

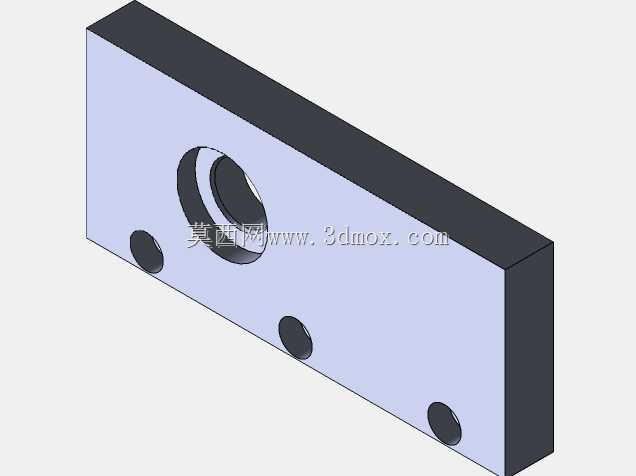

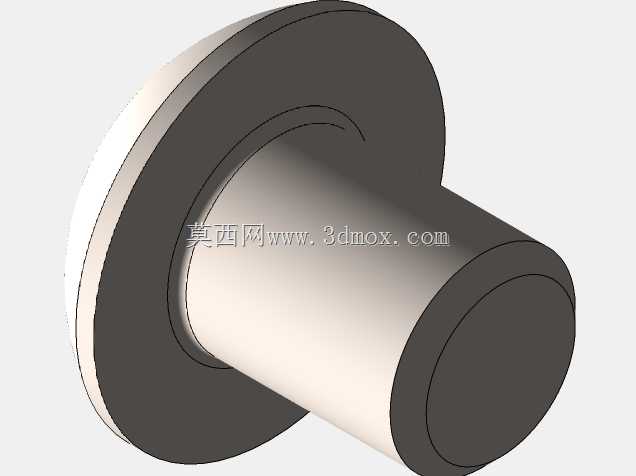

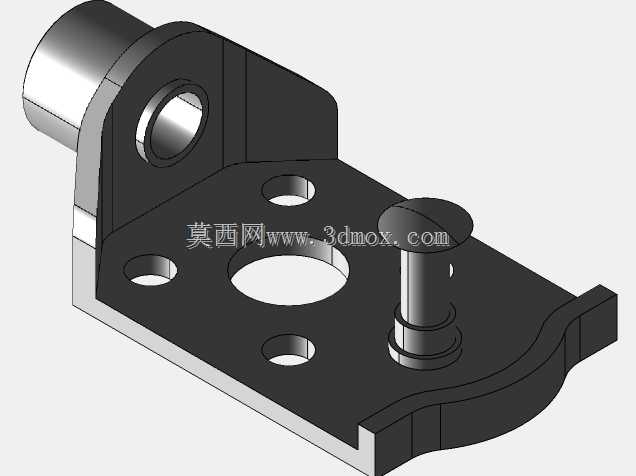

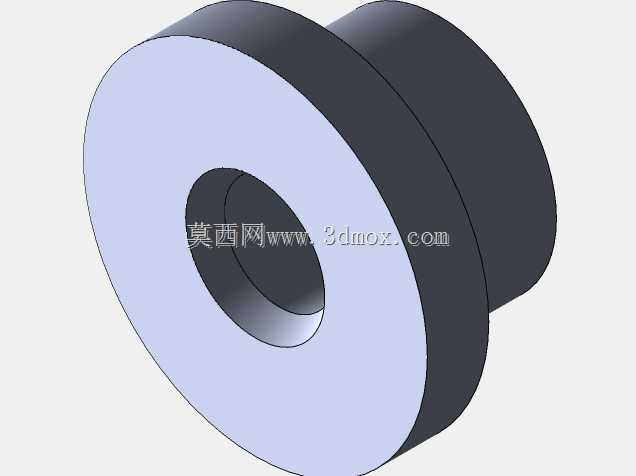

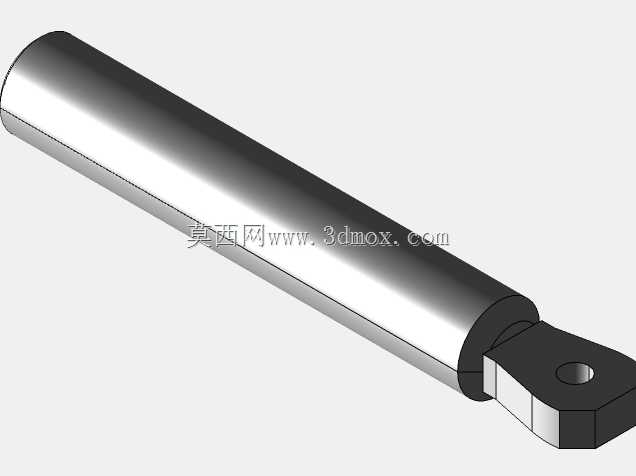

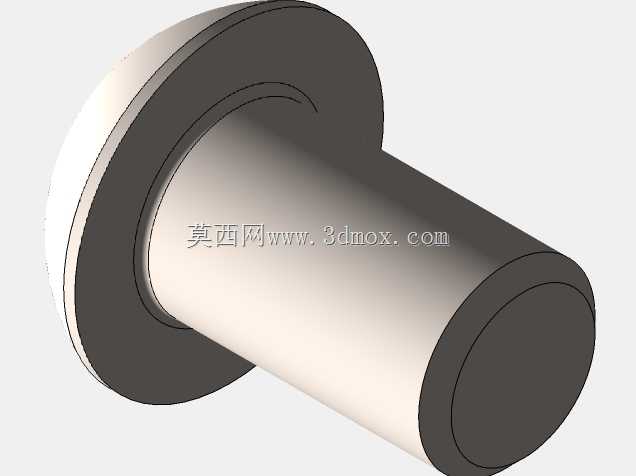

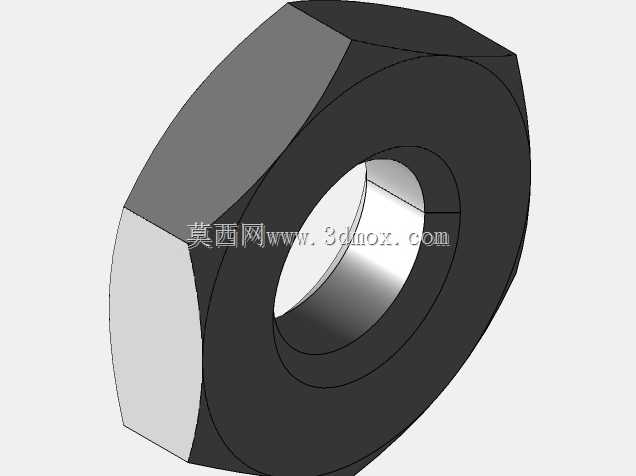

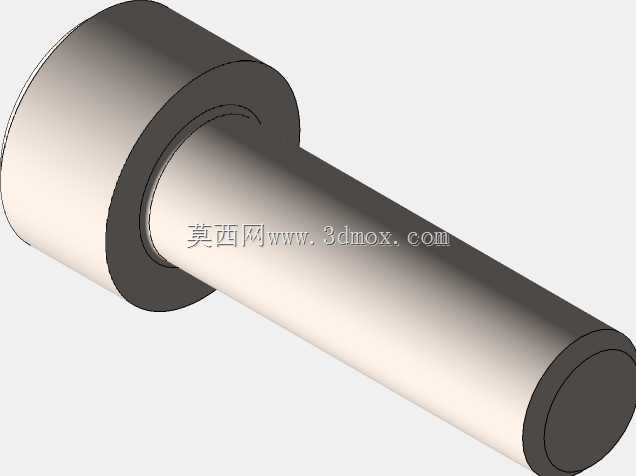

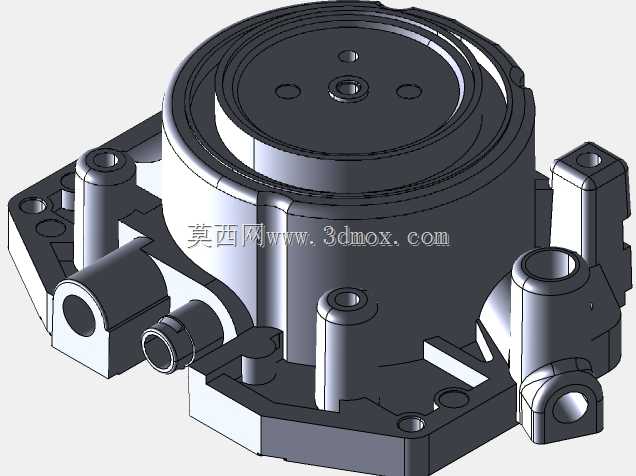

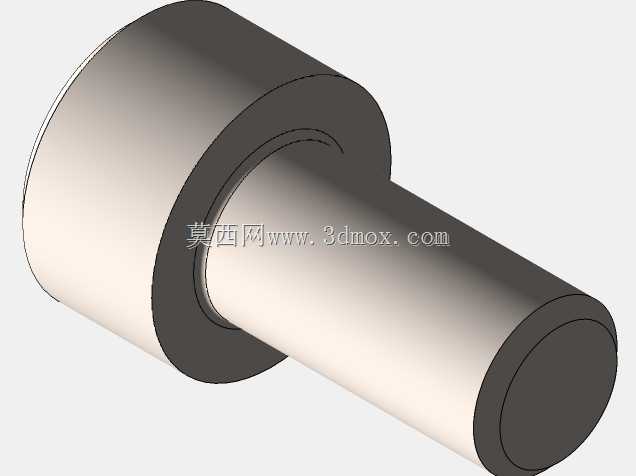

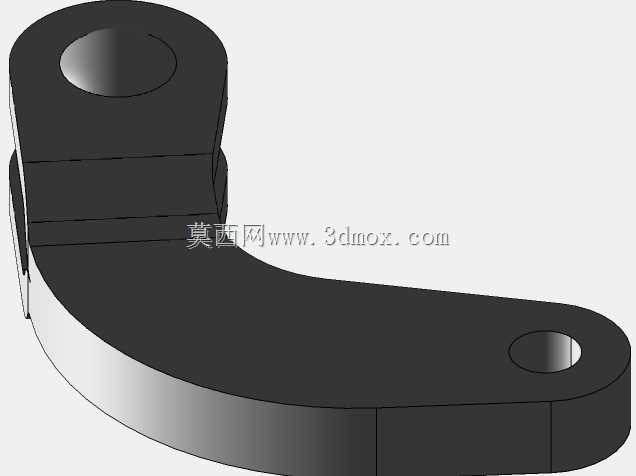

这套手动压紧夹具是面向中小批量机加工、装配工位设计的快速定位压紧工装，整体采用层叠式板件拼接结构，核心执行元件为水平式快速夹钳，相比传统螺栓压紧方式，单工位装夹耗时可压缩七成以上，适配普通铣床、钻床的小件加工工位，也可用于装配线的工件临时定位，在五金件小批量加工、电子结构件预装配场景中适配性极强。整套夹具的安装基准为底部带定位槽的基座板，基座板上预留多组阵列安装孔，可直接通过T型螺栓固定在标准机床工作台T型槽上，也可加装定位销实现快换换装，基座的安装边界覆盖常规400mm宽工作台的装夹范围，不需要额外改造工作台面即可直接部署。夹钳的安装座通过内六角螺钉固定在立板组件上，立板与顶部压板、底部基座之间均采用销钉定位加螺钉锁紧的连接方式，保证反复装夹后的位置精度不会出现偏移，其中顶部压板可根据待加工工件的外形更换不同厚度或者仿形压头，适配不同高度的工件装夹需求，立板上预留的腰型孔可调整夹钳的前后安装位置，兼容一定尺寸范围内的工件装夹，不需要重新加工整套夹具即可适配小范围的产品尺寸迭代。整套结构的受力路径经过优化，夹钳输出的压紧力通过压头直接传递到工件定位面，立板与基座的连接位置布置了加强筋结构，避免长期反复压紧后出现板件变形，所有外露的紧固件均采用标准内六角圆柱头螺钉，日常维护更换不需要特殊工具，衬套组件安装在压板导向位置，减少压板反复动作带来的磨损，延长整套夹具的使用寿命。设计时优先考虑了加工工艺性，所有板件均采用常规铣削加工即可完成，没有特殊的曲面或者复杂加工特征，普通加工车间即可完成整套夹具的制作，零件的公差配合均采用基孔制间隙配合，装配难度低，不需要专业工装钳工即可完成组装调试。夹钳的手柄采用红色防滑包覆设计，操作人员手动扳动时的施力角度符合人体工学，长时间操作也不会出现明显的手部疲劳，压紧行程预留了足够的安全余量，避免工件放置不到位时出现夹钳锁死的情况，锁止状态下的自锁结构可以保证加工过程中压紧力不会出现松脱，避免工件飞出的安全隐患。
