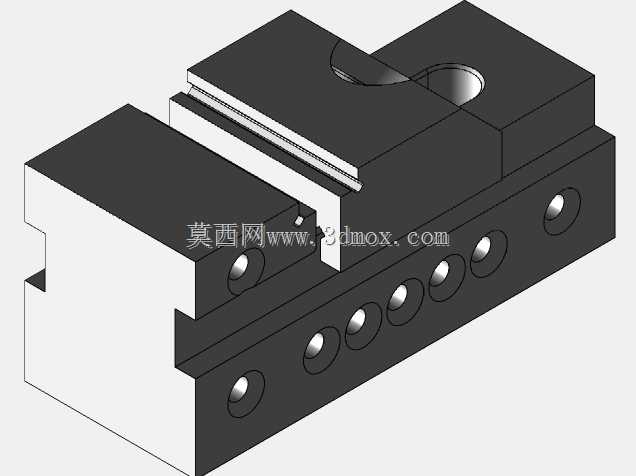

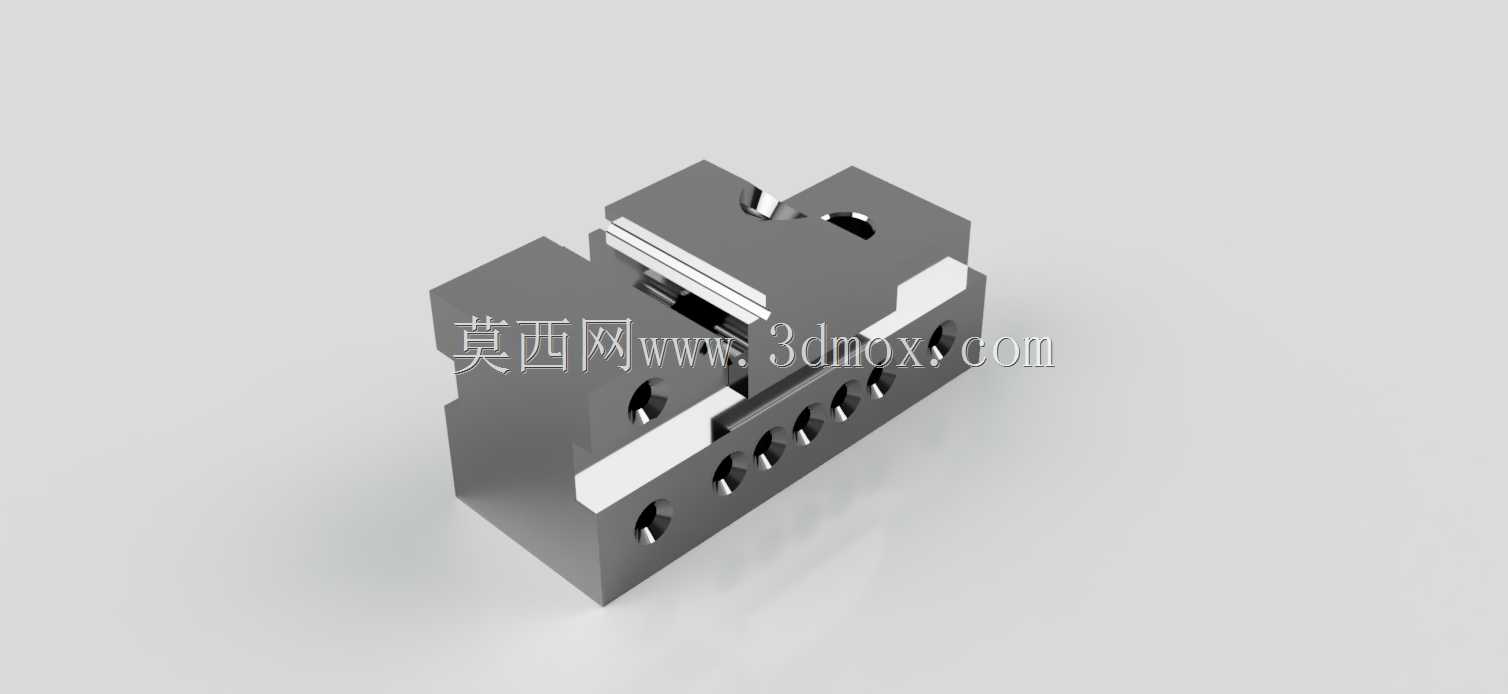

两英寸精密正弦式机加工台钳结构

在精密磨床、电火花成型加工这类需要严格控制角度公差的工序里，这类小规格正弦台钳是工位上出镜率极高的工装，不像普通平口钳只能完成垂直夹持，它能通过块规垫起对应高度，精准调整工件的倾斜角度，完成带斜度、斜面的零件装夹，尤其适合小型精密零件的角度加工场景，比如小型模具镶件的斜度面研磨、精密五金件的斜孔加工装夹。从结构设计来看，这款台钳的钳体采用整体式合金钢基体设计，钳身的安装基准面做了精密研磨处理，保证和机床工作台面贴合时的平面度误差控制在微米级，避免装夹后出现基准偏移。钳口部分做了可更换式设计，用户可以根据加工工件的材质更换软钳口或者硬齿钳口，软钳口适合夹持已加工完成的光洁表面，避免夹伤工件外观，硬齿钳口则适合夹持毛坯件，提供更大的夹持摩擦力防止加工过程中工件移位。正弦回转部分的核心是两个精密圆柱棒，两个圆柱的中心距做了严格的公差控制，配合块规垫高时，角度换算可以直接用标准正弦公式计算，不需要额外做误差补偿，这也是精密正弦工装的核心设计要点，两个圆柱的圆柱度、平行度都经过精密磨削处理，保证回转角度的重复定位精度。台钳的夹紧机构采用内置式螺杆传动，螺杆的螺纹部分做了淬硬处理，减少长期使用后的螺纹磨损，夹紧力的传递通过楔形增力结构完成，不需要施加过大的扳动力就能获得足够的夹持力，避免小规格台钳因为夹紧力不足导致加工时工件窜动。从安装边界来看，这款两英寸规格的台钳整体占用工作台面的尺寸很小，适合安装在小型精密磨床、台式电火花机的工作台面上，底部预留了标准的T型槽安装位，可以直接用机床标配的T型螺栓完成固定，不需要额外制作转接板，钳身最大张开行程适配两英寸宽度范围内的工件装夹，对于小型精密零件来说这个行程完全覆盖常规加工需求。设计时还考虑了排屑问题，钳身的夹紧螺杆位置做了挡屑结构，避免加工产生的磨屑、金属切屑落入螺纹配合间隙，长期使用也不会因为切屑堆积导致螺杆卡滞，日常维护只需要定期清理表面切屑、加注少量润滑油就能保持顺畅的夹紧动作。在实际使用中，这类正弦台钳常配合精密角度块规使用，当需要加工特定角度的斜面时，先计算好需要垫高的块规组高度，将块规垫在正弦圆柱和钳体基准面之间，锁紧回转部分的紧固螺钉，就能完成角度设定，装夹工件后可以直接进行磨削、电火花加工，不需要多次打表找正角度，能大幅缩减小批量精密零件的装夹辅助时间。
