车载出风口卡扣式手机固定支架结构

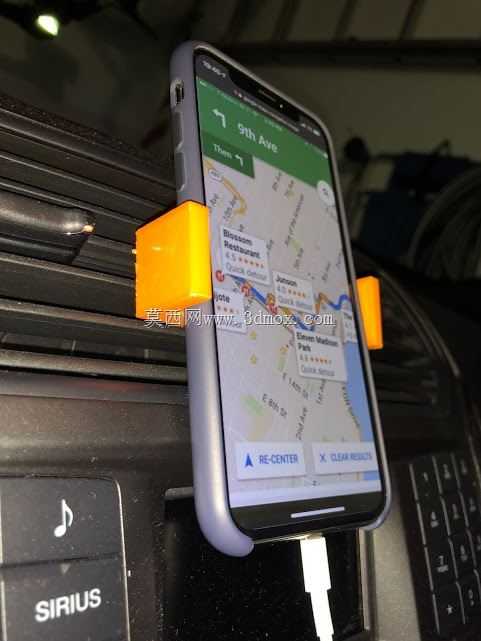

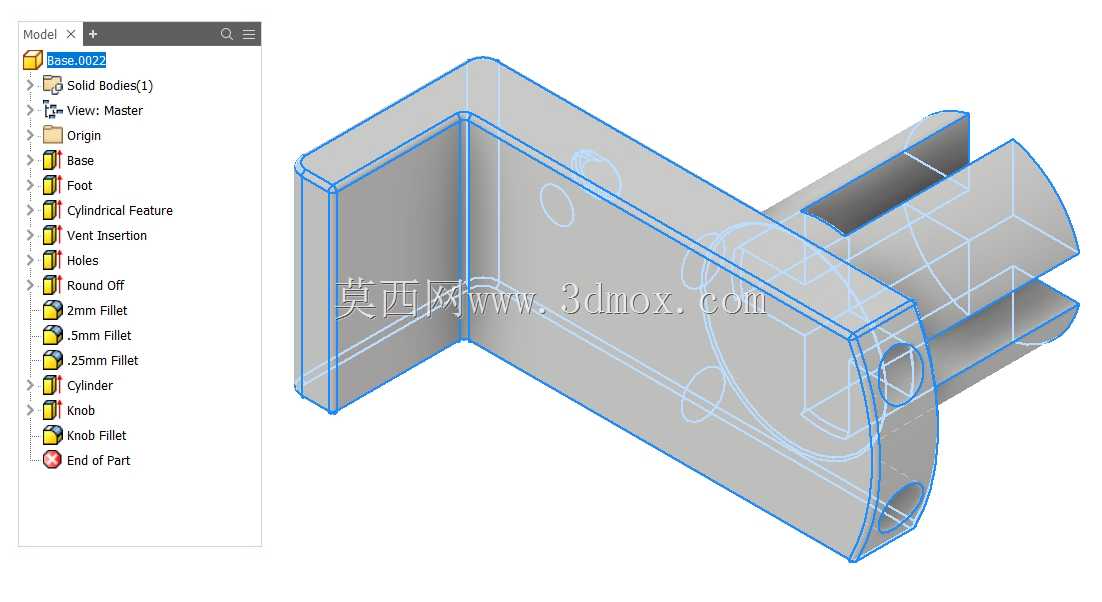

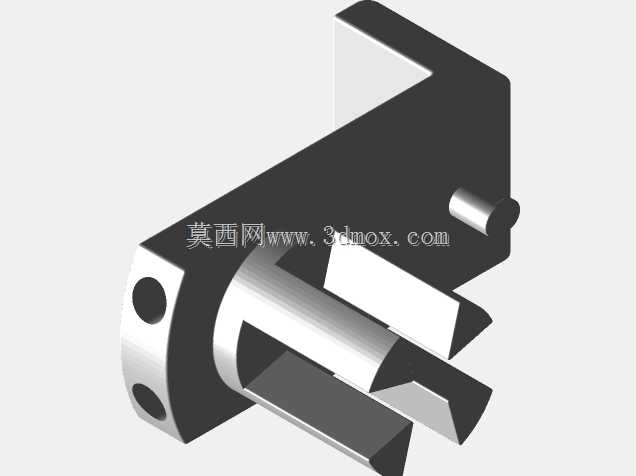

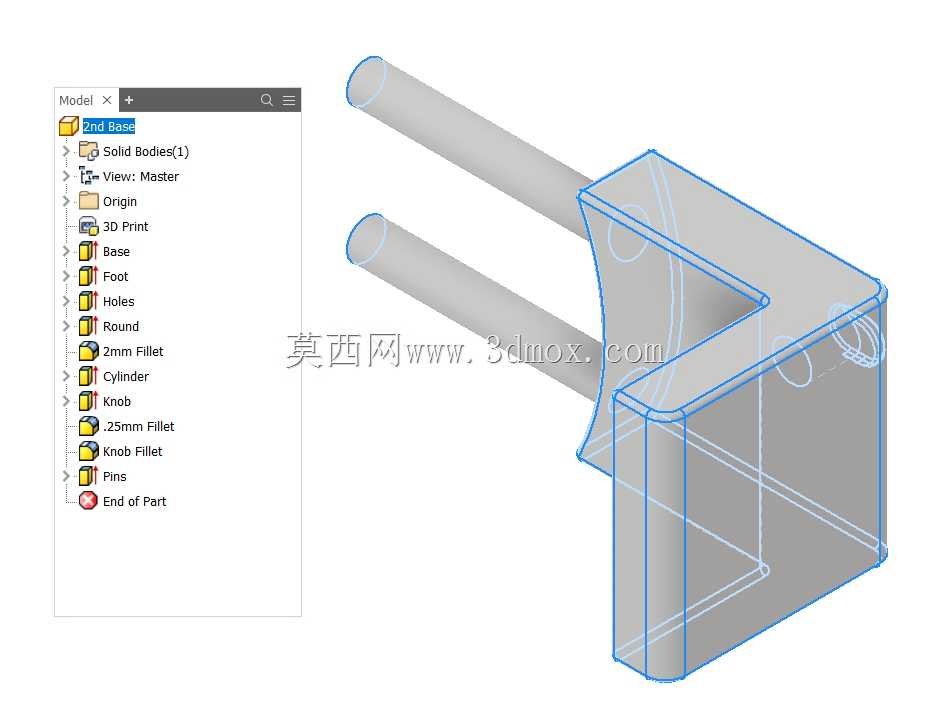

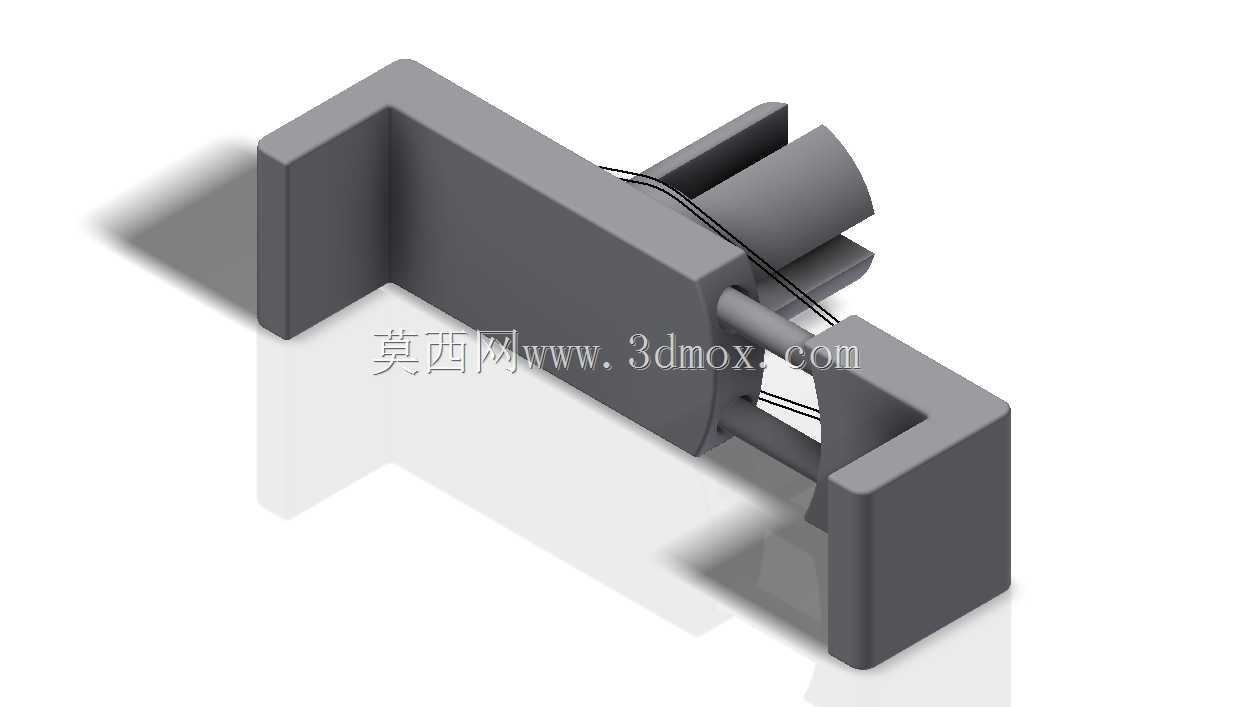

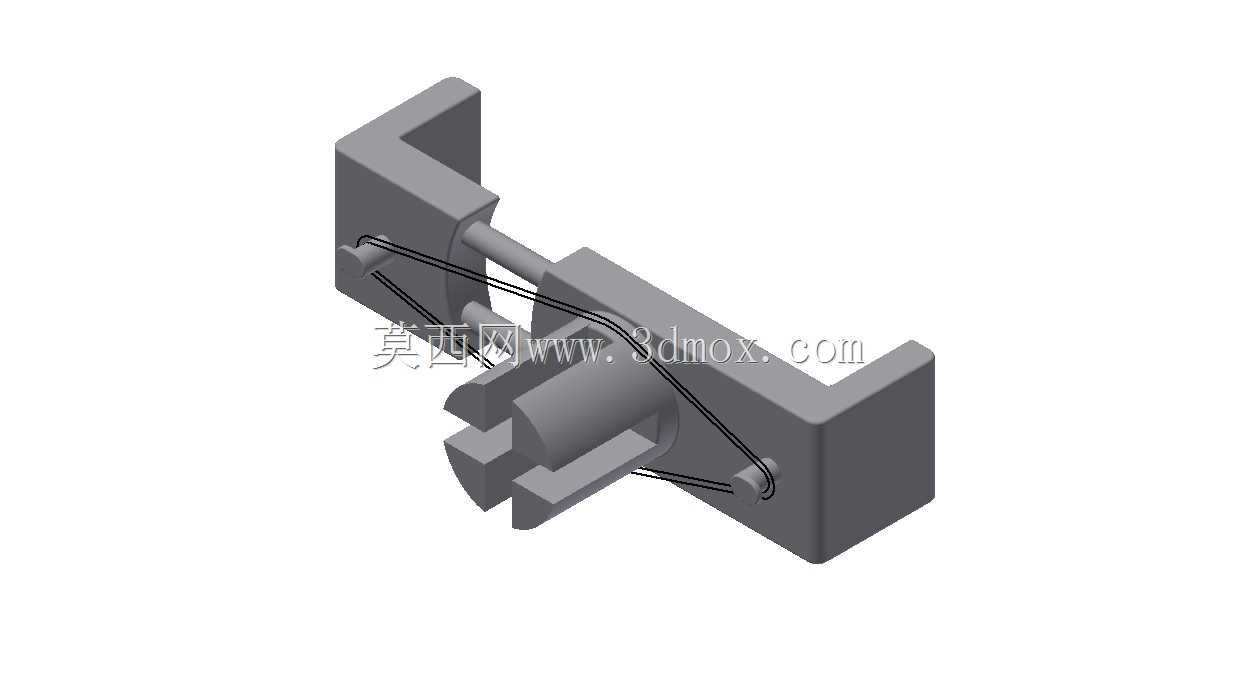

日常驾乘场景中，车载手机固定装置是解决驾驶时导航查看、通讯操作安全隐患的核心配套部件，这类结构的设计核心在于平衡安装便捷性、夹持稳定性与使用通用性，避免行驶过程中设备晃动脱落，同时不能干扰车辆原有部件的正常使用。该支架采用分体卡扣式结构设计，主体支撑座为一体化成型的U型承托结构，两侧的夹持臂预留了弹性绑带的穿装槽位，可通过标准橡皮筋实现对手机的柔性夹持，不会对手机外壳造成硬挤压刮损，适配绝大多数市面在售的直板智能手机，夹持范围可覆盖常规4.7到6.7英寸的设备尺寸，绑带的张紧力可根据设备厚度灵活调整，即使车辆经过颠簸路面，也能保证手机固定位置不发生偏移。安装端采用楔形插片结构，可直接插入汽车空调出风口的导风叶片间隙中，插片的厚度适配绝大多数乘用车型的出风口叶片间距，插入后依靠结构摩擦力实现支架整体固定，不需要额外粘贴胶层或者破坏车内内饰结构，拆装过程不会在车内留下残留痕迹。设计阶段充分考虑了使用场景的实际需求，支架中部预留了充电线缆的穿绕空间，手机固定后可直接连接车载充电线路，不会出现线缆挤压弯折的问题，驾驶人员视线平视即可查看导航界面，不需要低头操作设备，能有效降低驾驶过程中的注意力分散风险。整个支架拆分为三个独立的结构零件，没有复杂的曲面或者高精度配合要求，零件壁厚均匀，没有尖锐的棱角结构，成型工艺适配性强，既可以通过常规注塑工艺批量生产，也适合采用熔融沉积成型工艺进行小批量定制加工，零件装配不需要额外的紧固件，依靠结构卡位与弹性绑带即可完成整体组装，生产与装配成本都控制在较低区间。夹持臂的内侧做了微弧度处理，和手机侧边的接触位置为面接触而非线接触，压强分布均匀，长时间夹持也不会在手机边框留下压痕，插片的边缘做了圆角过渡，插入出风口时不会刮伤导风叶片的表面涂层，整体结构没有易损的活动铰接部件，长期使用不会出现铰接松动、弹力失效的问题。
