多规格十字槽沉头自攻螺钉结构设计

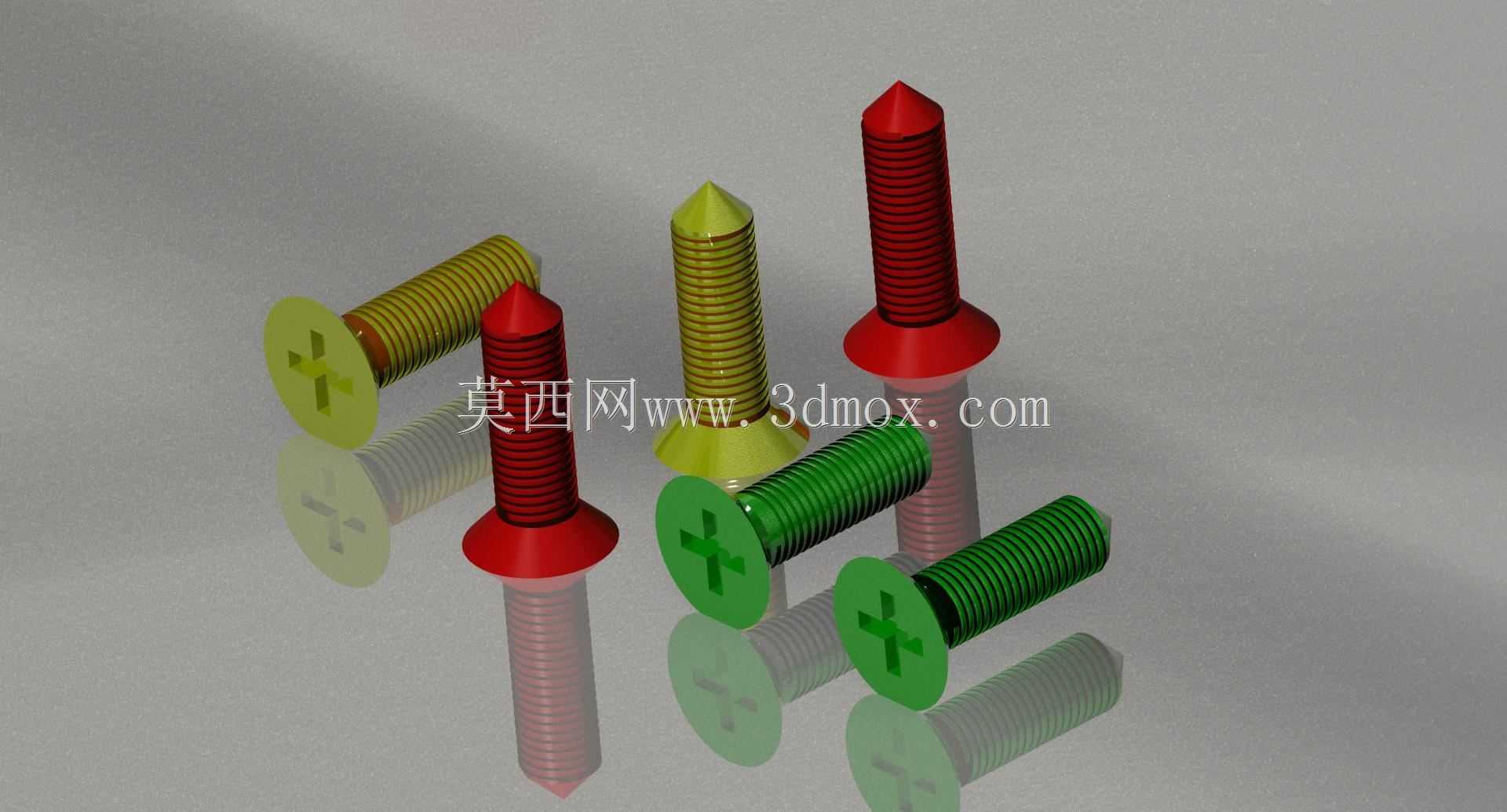

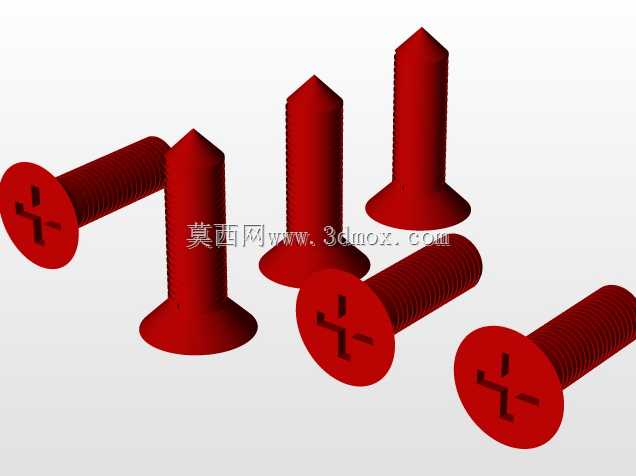

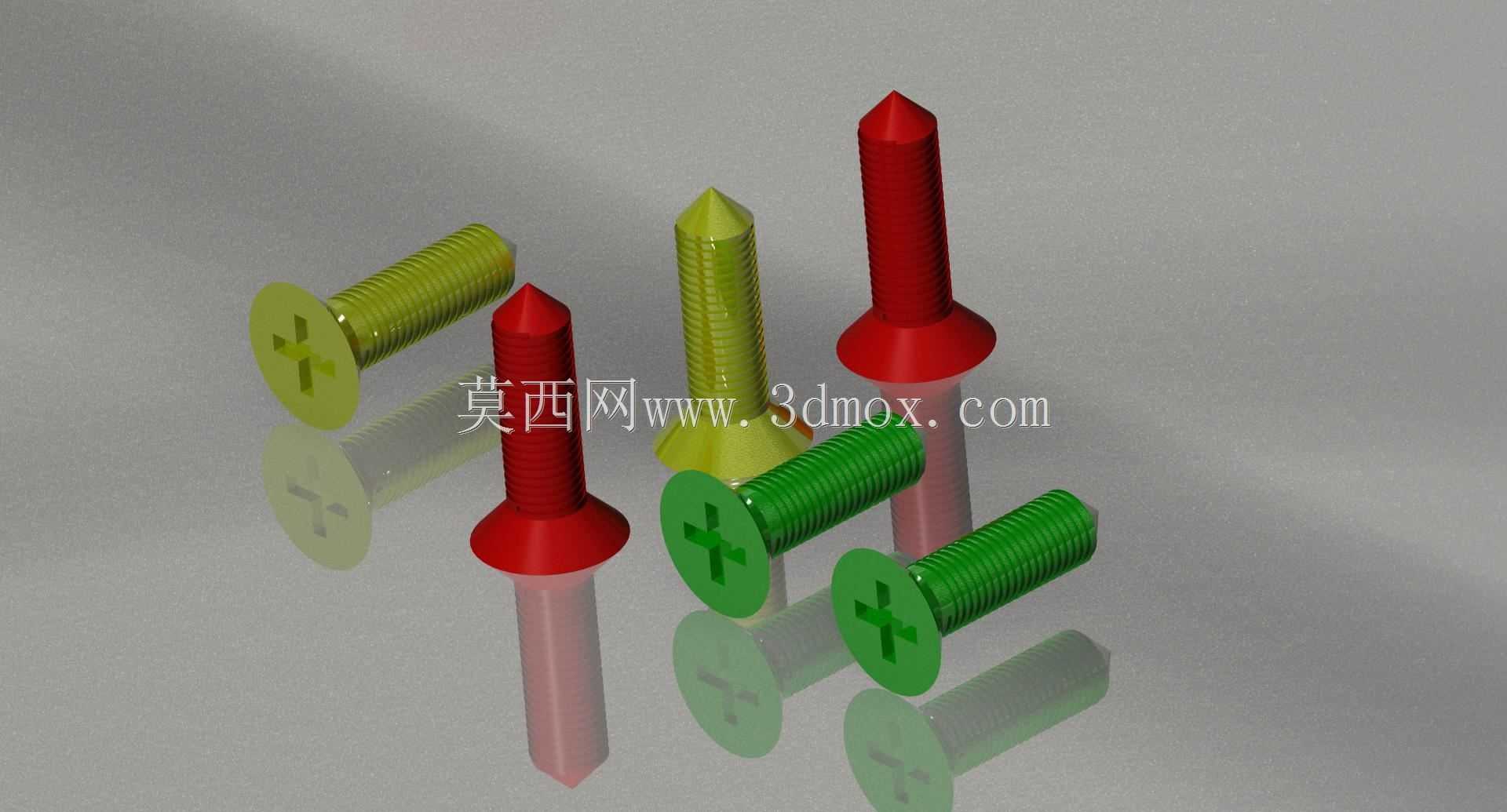

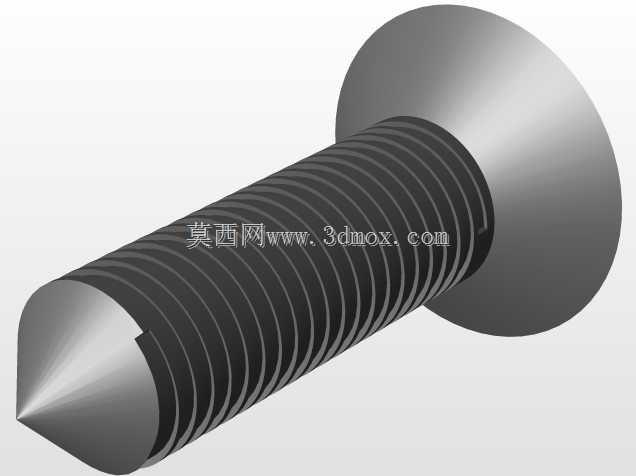

在日常的结构装配场景中，自攻螺钉是薄板连接、塑料件紧固场景里应用频次极高的紧固件，不需要预先加工内螺纹，靠自身螺纹在旋入过程中挤压被连接件形成匹配的啮合螺纹，大幅减少预制螺纹的工序成本，在消费电子外壳装配、家电钣金拼接、小型机电设备外壳固定、低压电气柜内部附件安装等场景都有广泛应用。本次呈现的十字槽沉头自攻螺钉，覆盖了不同长度、不同头径的规格，适配不同厚度的被连接件装配需求。从设计逻辑来看，沉头结构的选型核心是装配后螺钉头部可以完全沉入被连接件的沉孔内，保证装配面平整无凸起，避免突出的螺钉头剐蹭周边部件或是影响外观面的平整度，十字槽的槽型设计适配通用十字螺丝刀，工具通用性强，现场装配不需要配备特殊批头，降低装配工具的配套成本。螺钉的尖端采用自攻导向尖尾设计，旋入初始阶段可以快速定位，不需要额外的导向工装，螺纹部分采用连续的三角牙型，牙距经过适配优化，旋入过程中挤压形成的内螺纹啮合紧密，不容易出现滑牙、松脱的问题，针对不同硬度的被连接件，比如ABS塑料件、0.5-2mm厚度的冷轧钢板、密度板等常见装配基材，都能保证足够的锁紧力。从安装边界来看，沉头的锥角采用标准90度设计，适配通用沉孔加工参数，装配前只需要在被连接件上加工对应直径的过孔以及匹配头径的90度沉孔即可，不需要额外攻丝，不同长度规格的螺钉对应不同的最大锁紧厚度，选型时需要保证螺钉旋入底层被连接件的深度不小于3个螺距，才能保证足够的连接强度，避免受振动后出现松脱。螺钉头部的十字槽深度经过优化，既保证批头咬合深度足够不容易打滑，也不会因为槽深过深导致头部强度不足，拧入时出现头部开裂的问题。不同表面着色的区分方式，也方便装配现场快速区分不同长度规格的螺钉，减少混料导致的装配错误，比如在多工位装配线上，作业人员可以通过颜色快速拿取对应规格的螺钉，不需要反复核对长度尺寸，提升装配效率。这类自攻螺钉的螺纹大径、中径都经过公差优化，旋入过程中阻力均匀，不会出现卡滞、偏斜的问题，即使是手工装配也能保证螺纹旋入的同轴度，避免因为螺钉歪斜导致的连接失效。
