方形合页式工业铰链结构设计方案

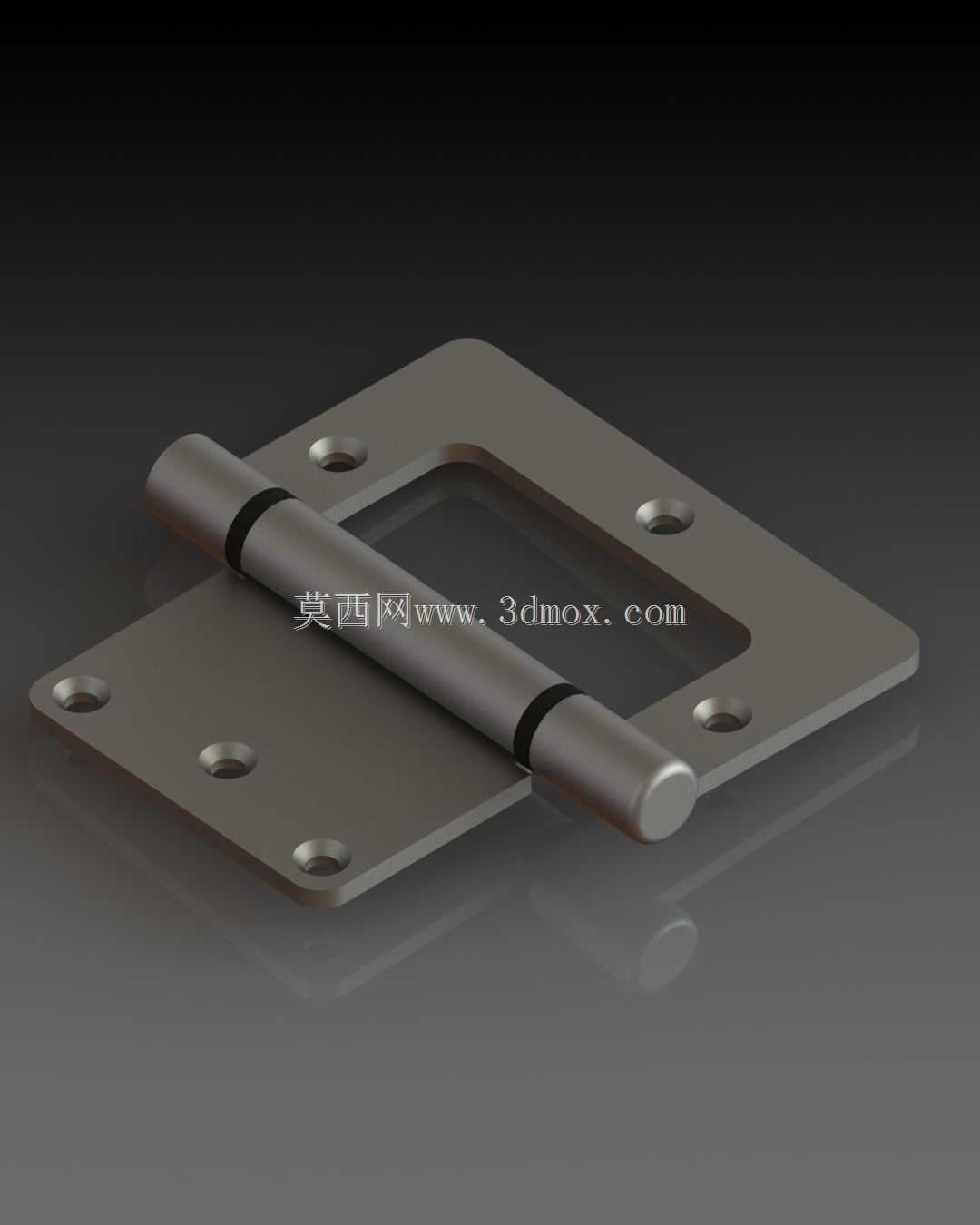

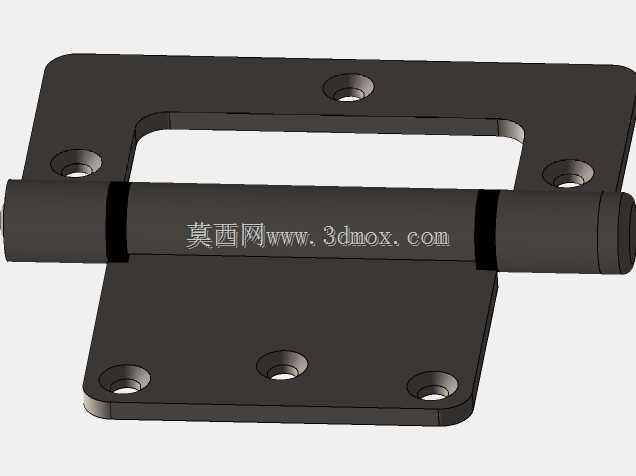

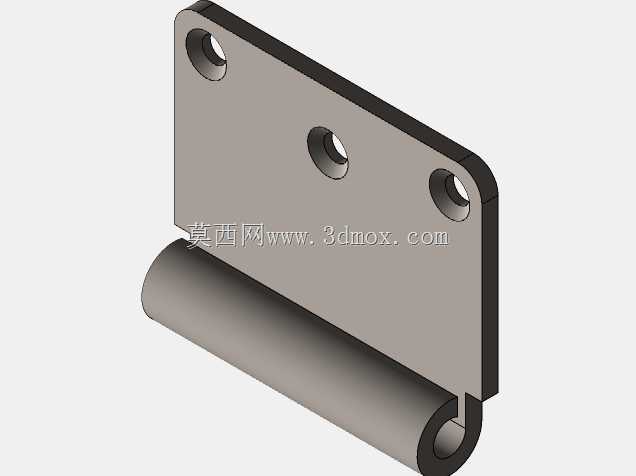

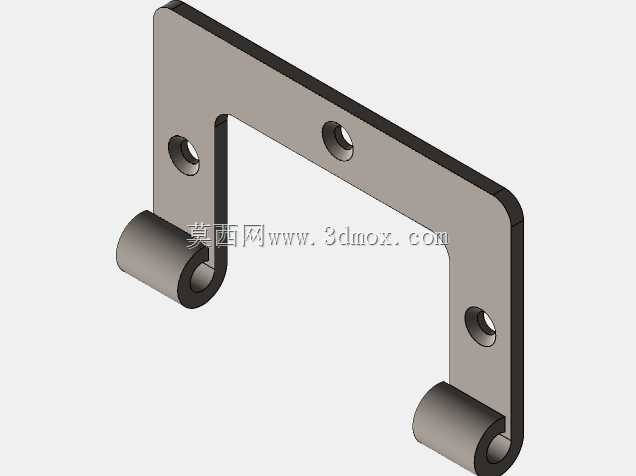

日常做设备防护门、机柜柜体、小型箱盖的铰接结构选型时，这类方形平板铰链是应用频次极高的连接件，不同于外露式长铰或者暗藏式隐形合页，这款对称式方形铰链的两个安装页片采用等尺寸方形钢板裁切成型，每页预留三个沉头安装孔，孔位沿页片边缘均匀排布，安装后螺钉头完全沉入沉孔内，不会突出页片表面剐蹭相邻结构，也能避免外力磕碰造成螺钉松动。从结构功能来看，中间的铰接轴采用通长圆柱销设计，轴身与页片卷边的配合间隙控制在合理范围，既保证开合过程无卡滞，也不会因间隙过大出现页片晃动偏移，开合角度可覆盖0到180度常规使用需求，能满足大部分侧开式防护门、检修盖板的转动行程要求。做三维建模时，首先要确定安装边界：两个页片的方形轮廓尺寸要匹配安装面的可用空间，沉孔的深度与直径要对应所选紧固件的规格，保证安装后页片与安装面完全贴合，无翘曲间隙；铰接卷边的同轴度是建模核心要点，两个页片的卷边部分要保证同轴，装配后转动顺滑无别劲，轴端做圆弧倒角处理，既避免锐边割手，也能提升装配效率。实际应用场景中，这类铰链多用于工业电气机柜的门板连接、小型设备的防护壳开合、非标工装的检修门铰接，也可用于仓储货架的侧门、工具箱箱盖等部位，相比普通民用合页，金属材质的结构强度更高，承重能力更强，能适应工业场景下频繁开合的使用需求，不会轻易出现变形、松脱问题。建模过程中还要注意安装孔的位置公差，同一页片上的孔位间距要与安装面上的预钻孔位完全匹配，避免现场安装时出现孔位错位无法装配的问题；页片边缘做小圆角钝化处理，去除裁切后的锐边，避免安装和使用过程中划伤操作人员。铰接轴与卷边的配合选择间隙配合，既保证转动灵活性，也能控制径向窜动量，避免门板开合时出现上下偏移；两个页片闭合时的贴合面要保证平面度，闭合后无明显缝隙，提升整体结构的美观度与密封性。
