剖视结构单级齿轮箱三维设计模型

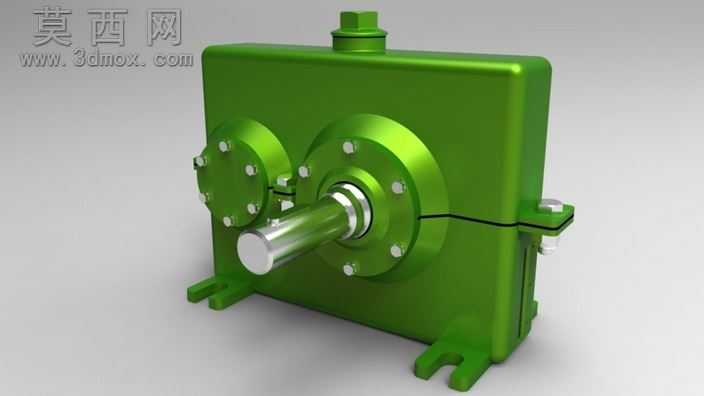

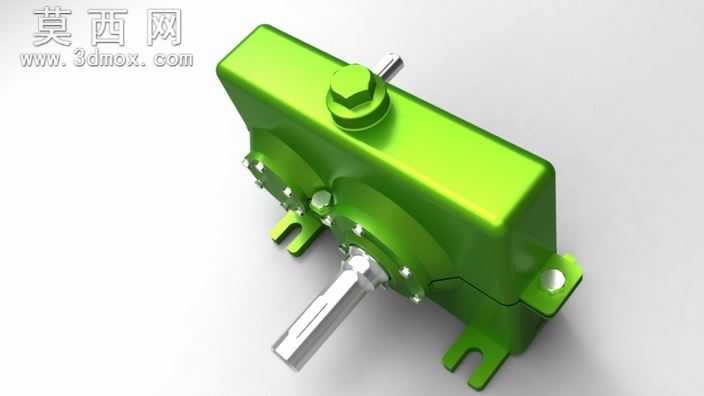

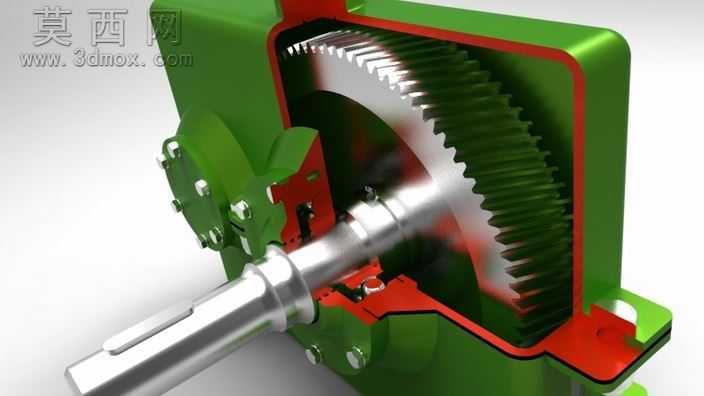

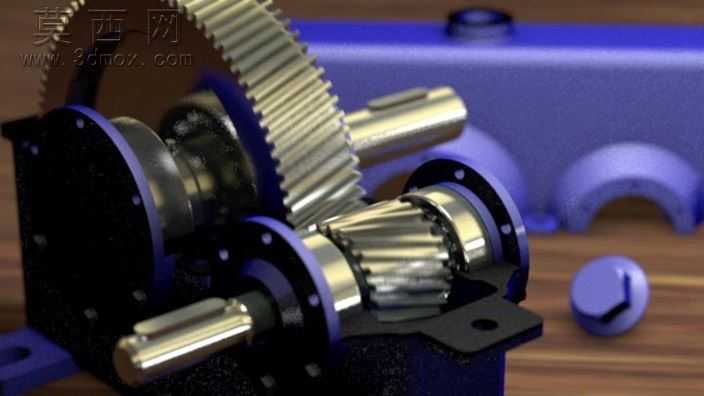

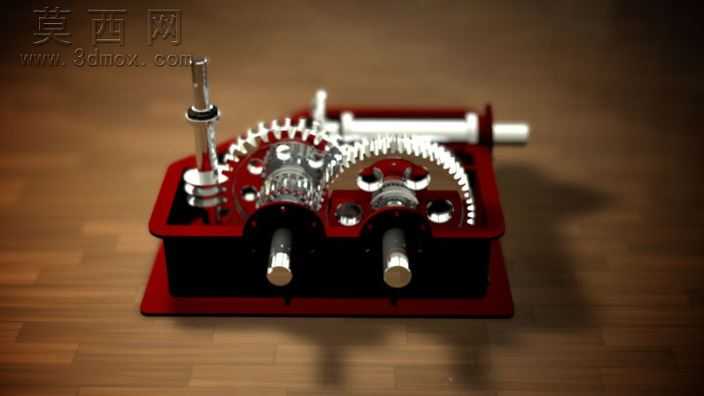

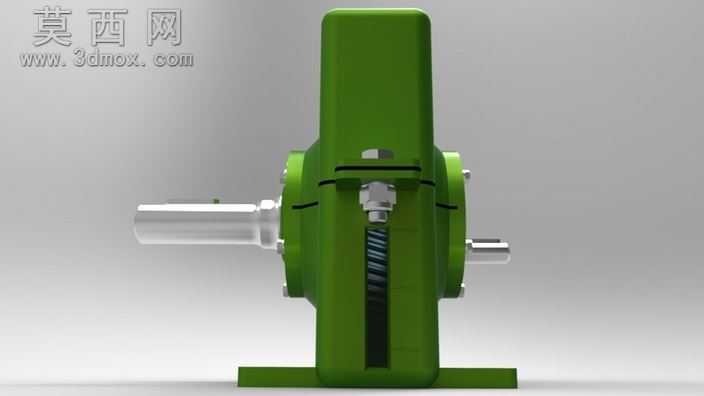

本款齿轮箱模型采用三维建模软件完成全参数化设计，整体采用剖视展示方案，将箱体内部的齿轮啮合结构、轴系装配关系、轴承定位结构完整呈现，让观者无需拆解模型即可清晰掌握内部传动逻辑。建模过程中严格遵循机械设计规范，对每一个零件的尺寸公差、装配间隙都做了对应约束，保证虚拟装配下无干涉问题，可直接用于结构验证、教学演示或方案汇报场景。材质渲染阶段，针对不同零件做了差异化材质分配：箱体外壳采用哑光绿色烤漆材质，还原工业铸件的厚重质感，箱体剖切面做了醒目的红色漆面处理，清晰区分内外结构边界；传动齿轮采用抛光金属材质，齿面做了细微的粗糙度处理，还原机加工零件的真实质感，齿廓曲线严格按照渐开线齿形绘制，保证啮合传动的运动学合理性；传动轴采用亮面镀铬金属材质，轴上的键槽、轴肩定位结构都做了精细建模，还原真实轴类零件的加工特征；箱体上的连接螺栓、定位销等标准件也按照国标参数建模，螺纹细节、螺栓头的六角结构都清晰可辨，提升了模型整体的真实感。结构设计上，这款齿轮箱采用蜗轮蜗杆与圆柱齿轮结合的传动布局？不对，本模型为单级圆柱齿轮减速结构，输入轴与输出轴呈平行布置，大齿轮与输入轴上的小齿轮形成定传动比啮合，箱体采用剖分式结构设计，上下箱体通过螺栓连接，方便内部零件的装配与后期维护，箱体侧面预留有轴承安装孔与端盖定位结构，底部设置安装底座与固定孔位，可直接适配配套设备的安装需求。设计过程中优先考虑了传动的平稳性与结构的紧凑性，在保证齿轮强度的前提下尽可能缩小箱体体积，同时对箱体的壁厚、加强筋结构做了优化，兼顾轻量化与结构刚性，模型还配套了多格式通用文件，可适配多数三维软件打开使用，无论是用于机械原理教学演示、新产品开发的方案参考，还是三维建模学习的练习素材都十分适用。
