单级传动齿轮箱三维结构设计模型

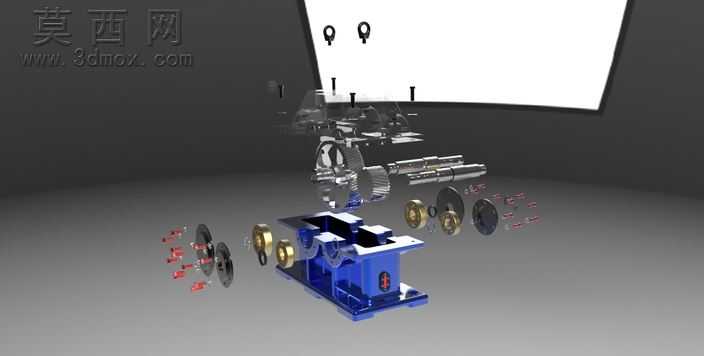

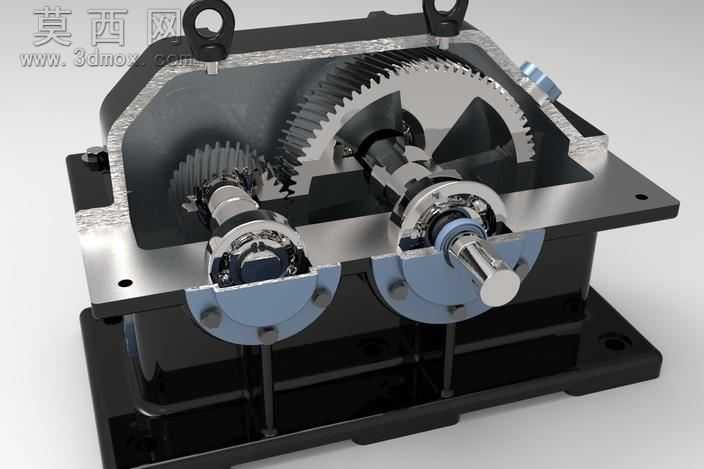

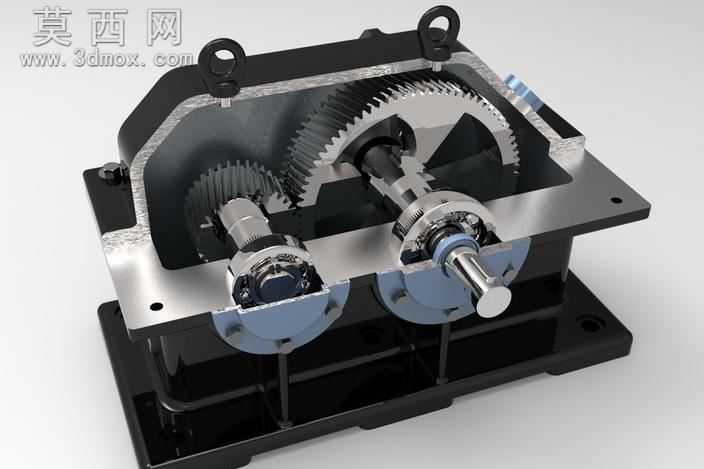

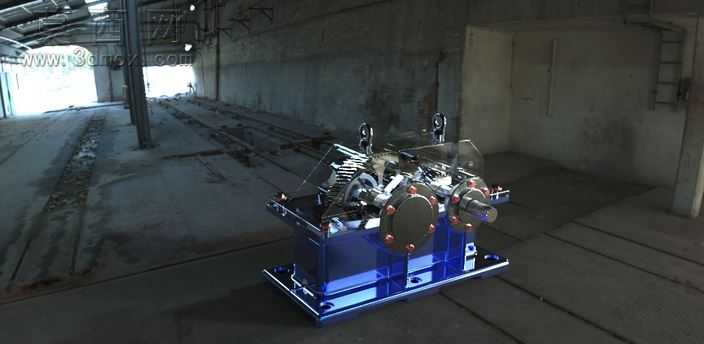

本模型为单级圆柱齿轮传动齿轮箱，整体采用剖分式箱体结构设计，建模过程严格遵循机械设计规范完成全参数化搭建。建模阶段首先完成传动参数匹配计算，确定传动比为2.5，小齿轮齿数33、大齿轮齿数82，两传动轴中心距设定为150毫米，所有齿轮参数符合渐开线圆柱齿轮标准模数系列要求，齿廓曲线通过精确方程生成，保证齿面啮合的精准度。箱体部分采用上下剖分结构，上箱体设置吊装吊环便于装配与转运，下箱体预留安装固定孔位与支撑底座，箱体结合面做密封贴合处理，同时预留轴承安装位、端盖定位槽与油封安装空间，保证箱体的密封性能与支撑刚度。传动组件部分，两根传动轴分别通过深沟球轴承支撑在箱体轴承座内，轴段设计包含轴肩定位结构，分别完成齿轮、轴承、端盖、输出输入轴端的轴向定位，齿轮与轴之间采用平键连接传递扭矩，轴端设置轴端挡圈防止轴向窜动，轴承外侧搭配透盖与闷盖，既实现轴承外圈的轴向固定，也通过透盖处的油封结构防止润滑油泄漏与外界杂质进入箱体内。渲染阶段对不同零部件赋予对应材质，箱体采用铸铁哑光材质还原铸造箱体的质感，齿轮、传动轴采用合金钢金属材质并做表面抛光处理，轴承滚动体、密封件分别赋予轴承钢与橡胶材质，通过半剖视角的渲染效果清晰展示内部传动结构的装配关系，所有零部件均按实际装配约束完成配合，可直观演示齿轮啮合传动的完整运动过程，模型同时包含装配动画演示模块，可动态展示动力输入到减速输出的完整传动路径，整体结构紧凑，传动路线清晰，可用于机械原理教学、传动结构方案验证、非标设备减速单元设计参考，帮助设计人员快速理解单级齿轮减速箱的结构组成与装配逻辑，也可作为同类型齿轮箱设计的基础模板进行参数化修改适配不同工况需求。
