多工位碗式进料装配压合一体化设备

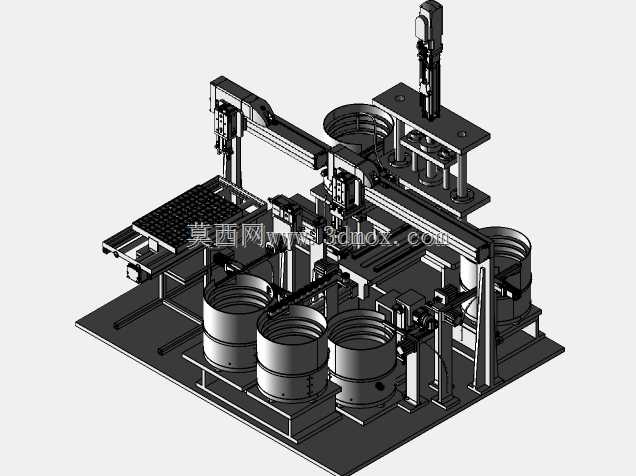

这套集成化装配设备主要面向小型五金、电子元器件类产品的自动化组装工序，常见于消费电子零部件、小五金组件的批量生产车间，可替代多工位人工装配工位，完成从散件上料到成品压合输出的全流程作业。设备整体采用台式落地安装结构，底部为整块钢板焊接加工的安装基座，所有功能单元均固定在基座台面上，安装时需预留周边不小于八百毫米的操作维护空间，基座底部预留可调脚杯安装位，可适配车间地面平整度调整，整体占地尺寸约为长两米二、宽一米八、高一米九，无需额外预埋固定，可直接放置于硬化车间地面使用。

设备核心功能单元包含四组振动碗进料器、双轴拾取放置机械手、多工位旋转索引台、普通气动压力机以及伺服压力机单元。四组振动碗沿设备后侧排布，分别输送四种不同规格的待装配散件，每个振动碗出料口均配套直振送料轨道，轨道末端设置分料定位机构，确保每次仅输出单个待取工件，避免叠料卡料问题。拾取放置机构采用双横梁直线模组搭建，X轴横跨整个作业区域，Z轴配备气动夹爪与真空吸嘴两种取料端，可根据工件材质、外形灵活切换取料方式，取料重复定位精度控制在正负零点零二毫米范围内，可满足精密小零件的取放要求。

旋转索引台位于设备中部，采用凸轮分割器驱动，工位数量为八个，每个工位配套专用定位工装，工装可根据待装配产品的外形快速更换，适配不同规格产品的装配需求，转盘转动节拍可根据实际装配工序时长调整，单工位最短停留时间可设置为零点八秒。转盘周边依次排布散件上料工位、预装配工位、气动预压工位、伺服压合工位、成品检测工位以及成品出料工位，各工位动作通过PLC统一协调，避免动作干涉。其中气动压力机用于散件的初步压合预定位，输出压力固定，适用于过盈量较小的装配工序；伺服压力机则用于最终压合作业，可实时采集压装过程的压力、位移数据，压装压力、压入深度均可通过参数设置调整，压装精度可达零点零一毫米，可有效避免压装过度导致的工件损伤，同时可自动判定压装是否合格，剔除压装不合格的半成品。

设计过程中优先考虑了设备的换型便捷性，所有进料轨道、定位工装均采用快拆结构设计，更换产品时仅需更换对应工装、调整取料点位参数即可完成换型，单次换型时间可控制在三十分钟以内。气路、电路走线均采用拖链内置排布，沿基座侧边的走线槽布置，避免走线外露导致的积尘、磕碰损坏问题，设备正面预留安全光栅安装位，可配套安全防护门使用，作业过程中人员误入作业区域时设备会自动暂停，保障操作安全。设备的出料端配套皮带输送线，可直接对接车间后续的检测、包装工序，无需额外中转搬运，减少人工干预环节，整套设备可实现单班无人化连续作业，大幅降低小零件装配工序的人工劳动强度，提升装配一致性与生产效率。
