双工位可调式轴类工件夹持固定装置

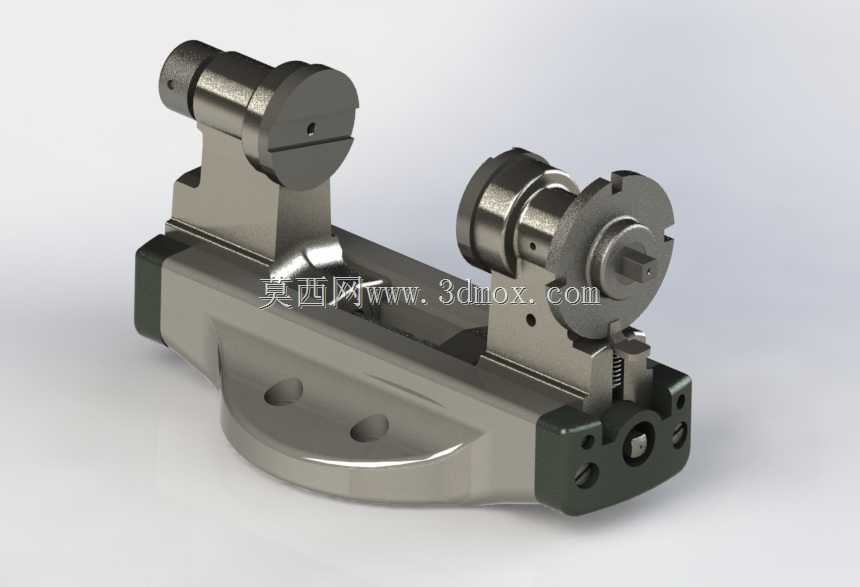

这款双工位可调夹持固定装置，主要面向机加工工序间工件装夹、检测工位工件定位、小型部件装配辅助夹持场景设计，可适配不同直径规格的轴类、盘类回转体工件的固定需求。从结构布局来看，装置底部采用带圆弧过渡的一体式安装基座，基座上预留两个沉头安装孔，可直接通过螺栓固定在机床工作台、检测平台或装配工位台面上，安装基面做了铣平处理，能保证装置固定后整体平面度公差控制在0.02mm以内，避免装夹基准偏移。基座上方设置两组平行布置的夹持支撑座，其中一组支撑座与基座为固定连接，另一组支撑座可沿基座上的线性导向槽做横向滑移调整，滑移行程范围内可覆盖不同长度规格的工件装夹跨度，调整到位后可通过侧部的锁紧螺钉实现位置固定，无需额外打表校准即可快速适配工件长度尺寸。两组夹持支撑座的头部均采用V型定位面搭配顶部压块的结构，V型定位面的夹角设计为90度，可对直径在10mm-35mm区间的回转体工件实现自动对中，顶部的旋转压块通过偏心轴结构实现快速压紧，压合面做了网纹滚花处理，增大与工件表面的摩擦力，避免加工或检测过程中工件出现周向转动、轴向窜动的问题。装置侧部设置有微调进给结构，可在装夹细长轴类工件时，对支撑座的位置做微米级微调，补偿工件自身的直线度误差，保证工件装夹后轴线与基准面的平行度满足精加工或高精度检测的要求。整体结构的受力路径经过优化，夹持力从压块传递到工件后，直接通过支撑座传导至底部基座，不会在导向结构处产生额外的弯矩，长期使用后导向槽的磨损量可控制在极小范围内，延长装置的整体使用寿命。在实际生产场景中，这类固定装置可替代传统的单工位V型铁搭配压板的装夹方式，双工位设计可同时完成工件两端的支撑定位，减少装夹找正的辅助时间，尤其适合小批量多规格的轴类零件加工、形位公差检测工序使用，也可集成到小型自动化装配线的工件定位工位，配合机械手完成自动上下料作业。装置的各活动部件均设计有防尘结构，导向槽端部加装了密封挡片，可阻挡加工过程中的切屑、切削液进入导向配合面，降低日常维护的频次，适配车间多粉尘、多切削液的复杂作业环境。
