立式手动操作物料输送机构设计

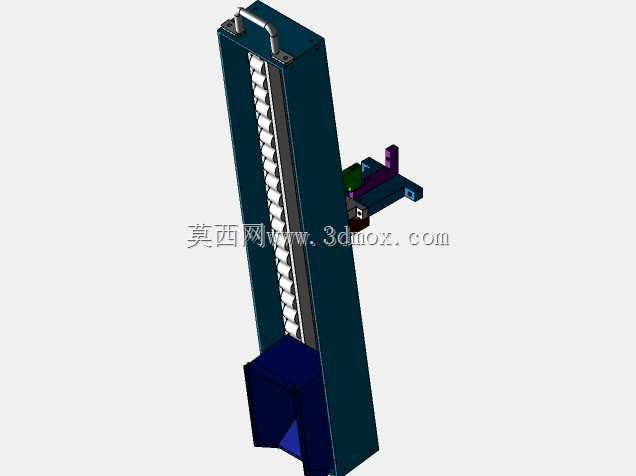

这款立式手动输送机构主要面向小空间内的轻载物料垂直转运场景，常见于小型装配工位、仓储零散物料补料、实验室样品传递等无法布置动力输送线的作业环境，不需要外接气源或电源，完全依靠人工操作即可完成物料的定向输送，适配无动力配套的零散作业点位，能在狭窄的立柱式安装空间内完成短距离垂直方向的物料位移，解决小批量、轻重量物料在高低工位间的转运需求，避免人工徒手攀爬传递物料带来的安全隐患。从结构设计来看，主体采用立式长框架作为承载基体，框架内部布置连续的承载输送结构，顶部设置手动操作的施力部件，操作人员站在设备侧方即可通过扳动操作部件带动内部输送结构循环运转，侧方伸出的安装支臂用于固定待接料的工位工装或导料槽，底部设置承接料斗结构，待输送的物料从底部料斗位置进入输送结构，随着手动驱动的循环动作逐步向上输送，到达顶部位置后可顺着侧方的出料结构送入对应工位，整个输送过程不需要额外的动力输入，操作力经过结构杠杆比优化，单人即可轻松完成连续操作。设计过程中优先考虑了安装边界的适配性，整体采用窄长型立式布局，横向占用空间极小，可直接固定在工位旁的立柱或墙面支架上，不需要预留大面积的设备安装平面，侧方的安装支臂预留了多组安装孔位，可根据实际接料工位的高度差调整安装位置，适配不同高度差的工位对接需求。框架主体采用封闭式结构设计，内部输送结构的运动部件完全包裹在框架内部，避免操作过程中人员衣物或工具卡入运动间隙，提升手动操作的安全性，底部的承接料斗做了扩口导向设计，操作人员投放物料时不需要精准对准，物料可顺着导向斜面滑入输送承载位，降低操作的对准难度。输送承载位采用等间距布置的承托结构，单次可承载单件小型工件或定量的零散物料，手动操作的行程与输送步距做了匹配设计，单次扳动操作即可带动承托结构上升一个工位间距，操作节奏可由操作人员根据实际上料速度灵活控制，不会出现动力输送线的空转或物料堆积问题。设备的安装固定点分别设置在底部基座与侧方支臂位置，安装时可通过底部基座落地固定，也可通过侧方支臂壁挂安装，两种安装方式都能保证整体结构的刚性，手动操作时不会出现明显的结构晃动，输送过程中物料不会因为结构晃动出现滑落问题。
