辊筒式卧式物料输送设备结构设计

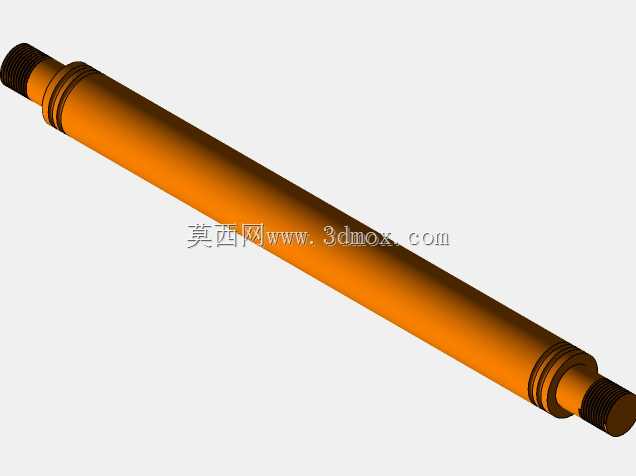

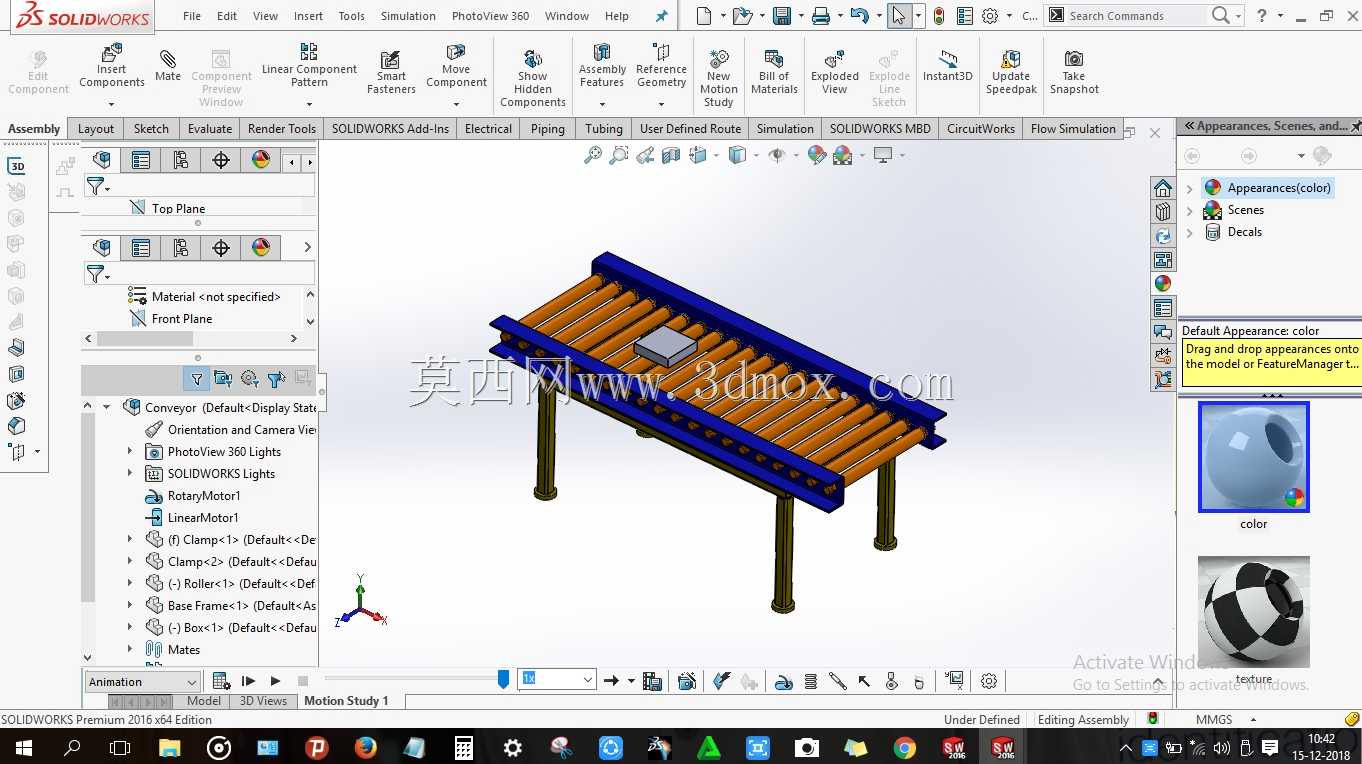

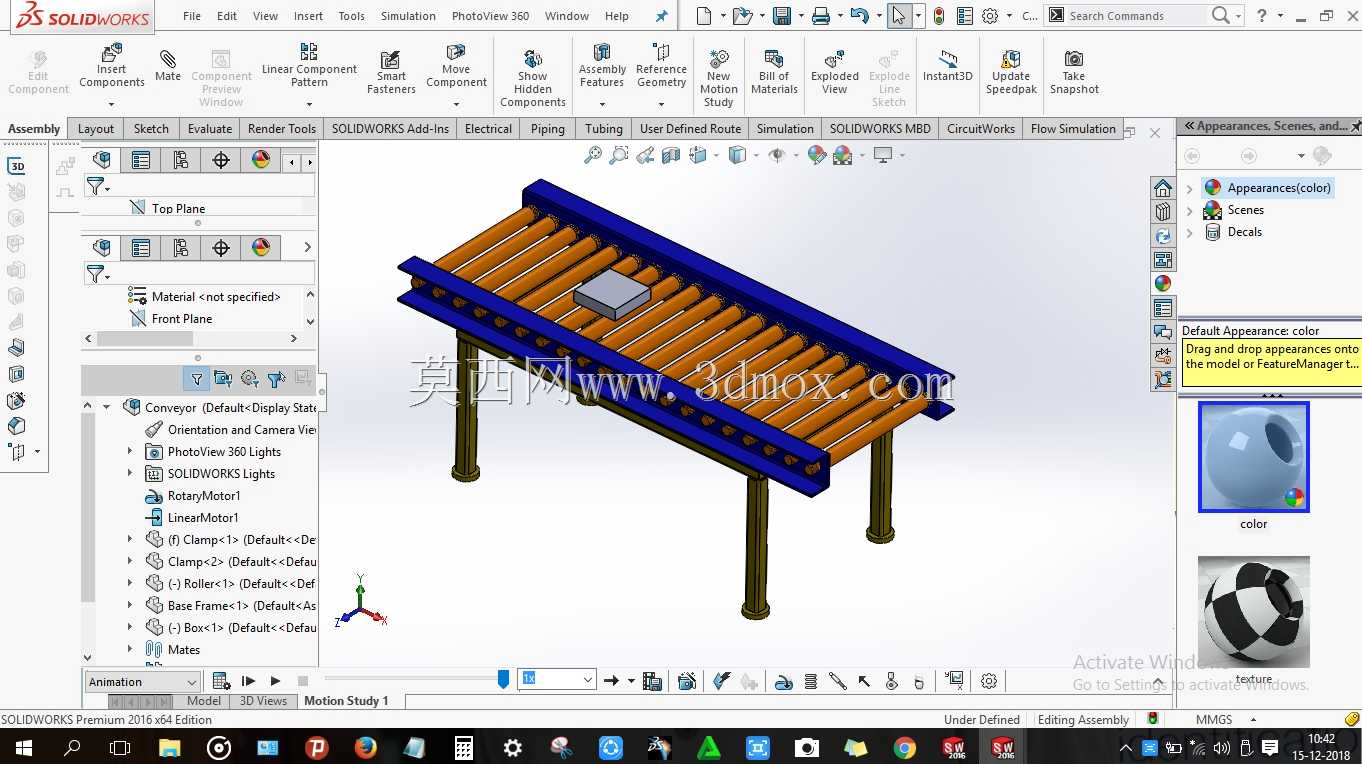

在轻工制造、电子组装、包装加工等行业的生产车间内，工位间的物料转运一直是影响产线节拍的关键环节，这款辊筒结构的卧式输送设备，正是针对短距离、规则外形工件的工位间传输需求设计的。从结构设计逻辑来看，设备采用四支立式支腿作为承载基础，支腿底部预留安装固定孔位，可直接通过膨胀螺栓与车间地坪完成刚性连接，安装时需保证四支腿的支撑面平面度公差控制在2mm以内，避免辊筒组安装后出现倾斜导致物料跑偏。支腿上方连接整体式焊接机架，机架两侧采用型钢作为主梁，承担辊筒组与输送物料的全部载荷，主梁内侧等距排布圆柱形输送辊筒，辊筒两端通过轴承座与机架主梁连接，转动阻力小，可适配无动力靠重力滑动或者外接动力驱动的两种使用场景，设计时预留了驱动端的安装接口，用户可根据自身产线的输送速度需求，选配链轮或者皮带传动的动力组件，无需对主体机架做二次改动。设备的有效输送宽度适配常规中小型工件的转运需求，长度方向可根据车间工位间距做模块化拼接，单段标准长度的机架可直接通过端部的连接法兰完成多段对接，适配不同的产线布局。从实际使用场景来看，这款设备既可以单独作为两个工位间的物料过渡装置，比如注塑机出料端与质检工位之间的工件转运，也可以多段拼接组成长距离的输送主线，配合挡停机构、顶升移栽机构完成物料的分路、合流输送。设计过程中充分考虑了日常维护的便捷性，单根辊筒出现磨损或者卡滞时，可直接从机架上方拆卸更换，无需拆解整体机架结构；机架表面做喷塑处理，可适配车间内常见的油污、粉尘环境，日常清理仅需擦拭辊筒表面即可，不会因积尘导致辊筒转动卡滞。设备的安装边界预留充足，两侧主梁外侧预留了传感器、挡停器的安装槽位，用户后续做产线自动化升级时，可直接在预留槽位加装检测元件，无需在机架上重新钻孔焊接，不会破坏原有结构的强度。辊筒的排布间距经过计算，可保证最小尺寸的输送工件在输送过程中不会卡在两根辊筒之间，同时辊筒表面做镀锌处理，耐磨性能优异，长期输送硬质工件也不会出现表面凹陷影响输送平稳性。支腿部分设计了高度调节结构，可在地面不平整的车间内通过调节支脚高度，将机架整体调整至水平状态，保证物料输送过程中不会出现单侧滑移的问题。
