桌用夹持式小型台虎钳结构设计

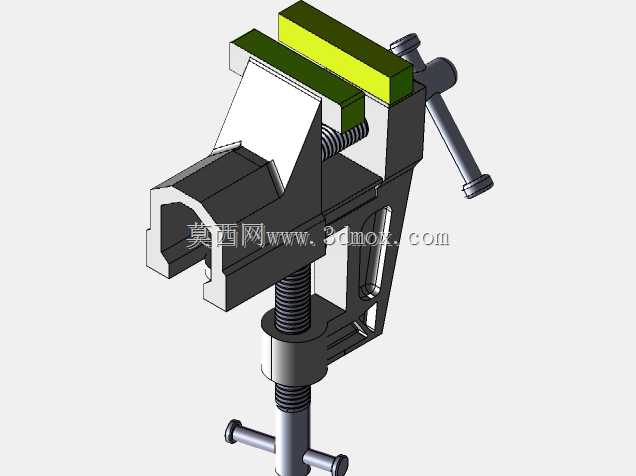

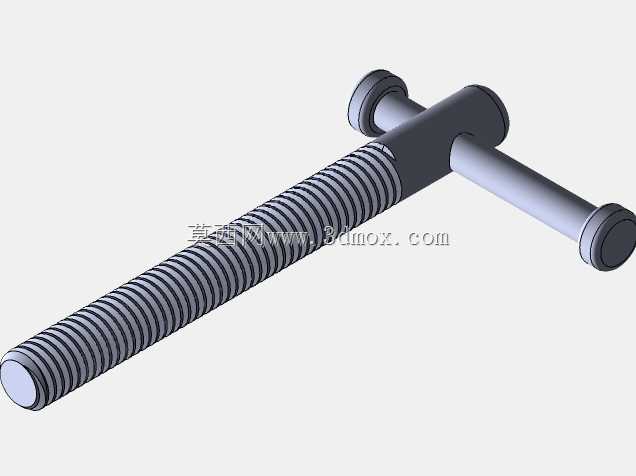

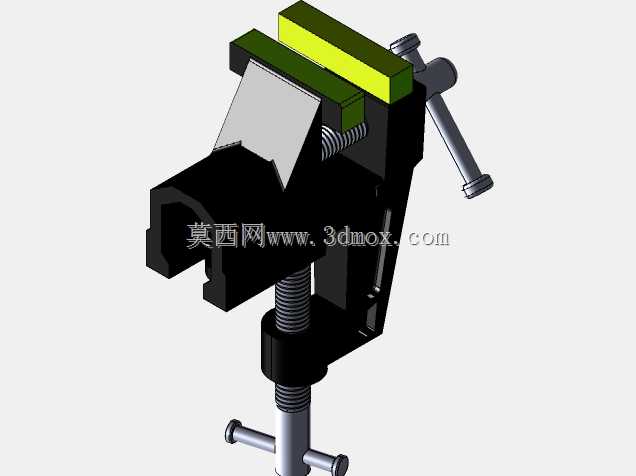

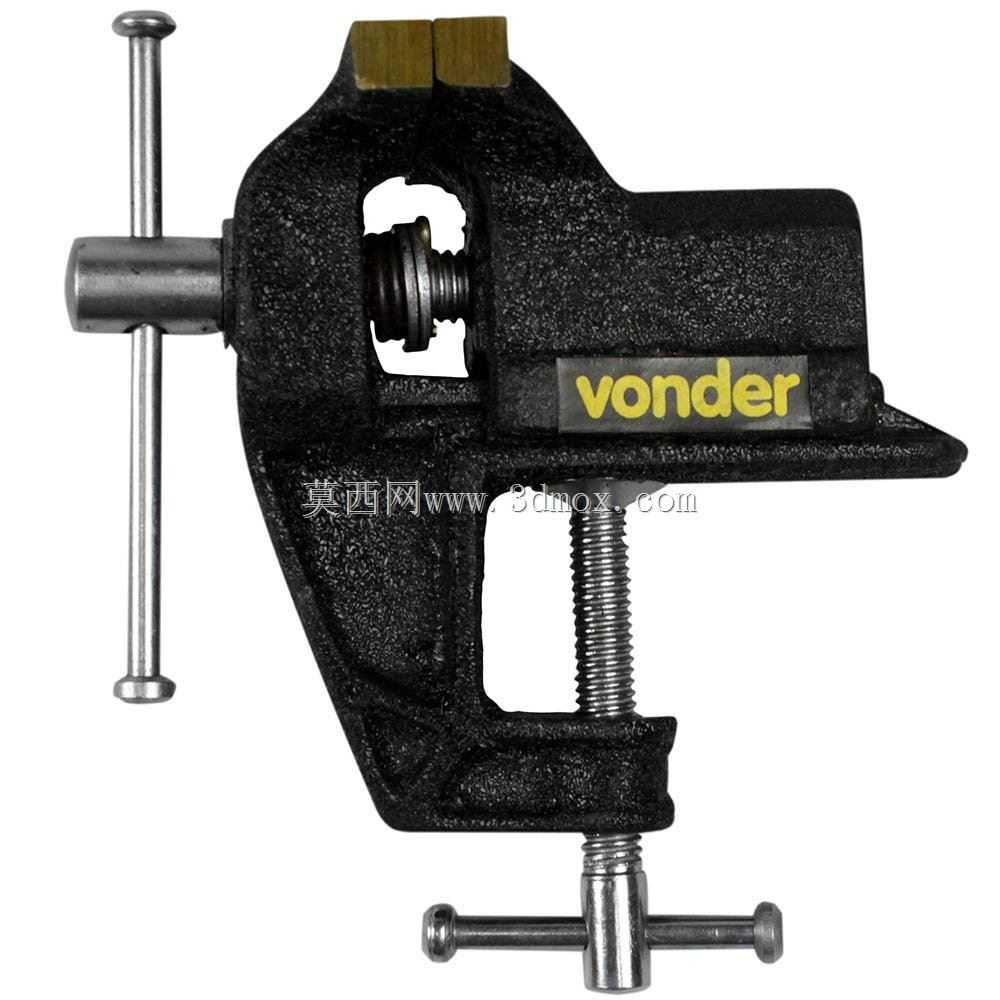

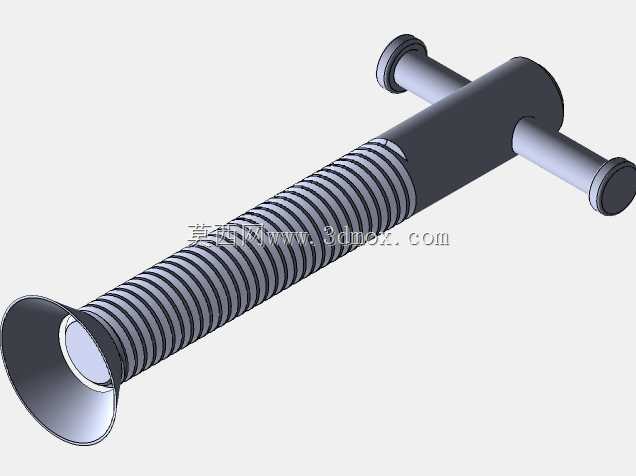

这款桌夹式虎钳是小型维修、精密加工场景中常用的夹持工装，无需在工作台面打孔安装，通过底部的螺旋夹紧机构即可快速固定在厚度适配的工作台边缘、临时操作台架上，适配家庭维修、户外流动作业、教学实训、精密电子小零件加工等无法安装固定式台虎钳的场景，相比重型台虎钳，它的安装边界更灵活，整体占用空间小，可随时拆卸收纳，不会对工作台面造成永久性安装损伤。从功能结构来看，钳口部分采用可拆卸的铜质钳口垫，既可以保证夹持时的摩擦力，避免工件打滑，又能在夹持软质金属、塑料、已加工完成的精密零件表面时，不会夹伤工件外观面，钳口垫通过沉头螺丝固定，磨损后可快速更换，无需更换整个钳身。主夹紧丝杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动强度更高，自锁性能更好，夹持工件时不会因为加工过程中的振动出现松脱，丝杆端部配有T型转动手柄，操作人员无需额外工具，徒手即可施加足够的夹紧力，手柄两端做了滚花销轴固定，不会从丝杆上脱出。钳身采用铸铁一体铸造成型，整体做了喷塑防锈处理，结构刚性足够，夹持小型工件进行锉削、钻孔、攻丝、小零件打磨、电子元件焊接等操作时，不会出现明显的形变晃动。设计过程中重点考量了小型作业场景的实际需求，整体外形尺寸控制在单手可提的范围，底部的夹紧丝杆行程可适配常规工作台的面板厚度，安装时只需转动底部的T型手柄，将下夹板顶紧在工作台底面即可完成固定，整个安装过程不超过一分钟。钳身的活动部分与固定导轨之间采用间隙配合，长期使用磨损后可通过调整侧边的镶条来消除配合间隙，保证夹持精度，不会出现活动钳身晃动的问题。主丝杆的尾部配有推力轴承，转动手柄时的阻尼感均匀，即使夹持较大尺寸的工件，也不会出现丝杆卡滞的情况。钳身侧面预留了小型砧台面，可用于小型零件的校直、小铆钉的铆接等轻量敲击作业，拓展了工具的使用场景，不用额外搭配小型铁砧即可完成简单的敲击作业。在实际选型使用时，需要注意这款虎钳的夹持范围有限，适合夹持尺寸不大的小型工件，不能超出其夹持行程强行装夹过大的工件，同时底部的夹紧机构要确保完全顶紧工作台面，避免加工过程中虎钳整体移位，夹持工件时要尽量让工件靠向钳身中部，避免偏载过大导致钳身变形或者丝杆受力不均出现磨损。
