工业箱体用搭扣式拉紧锁具结构

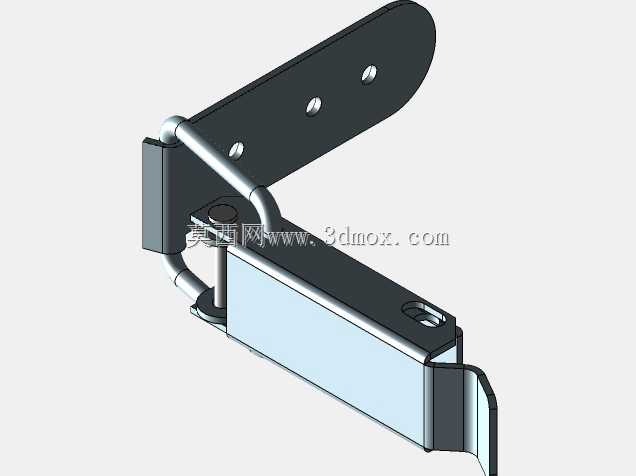

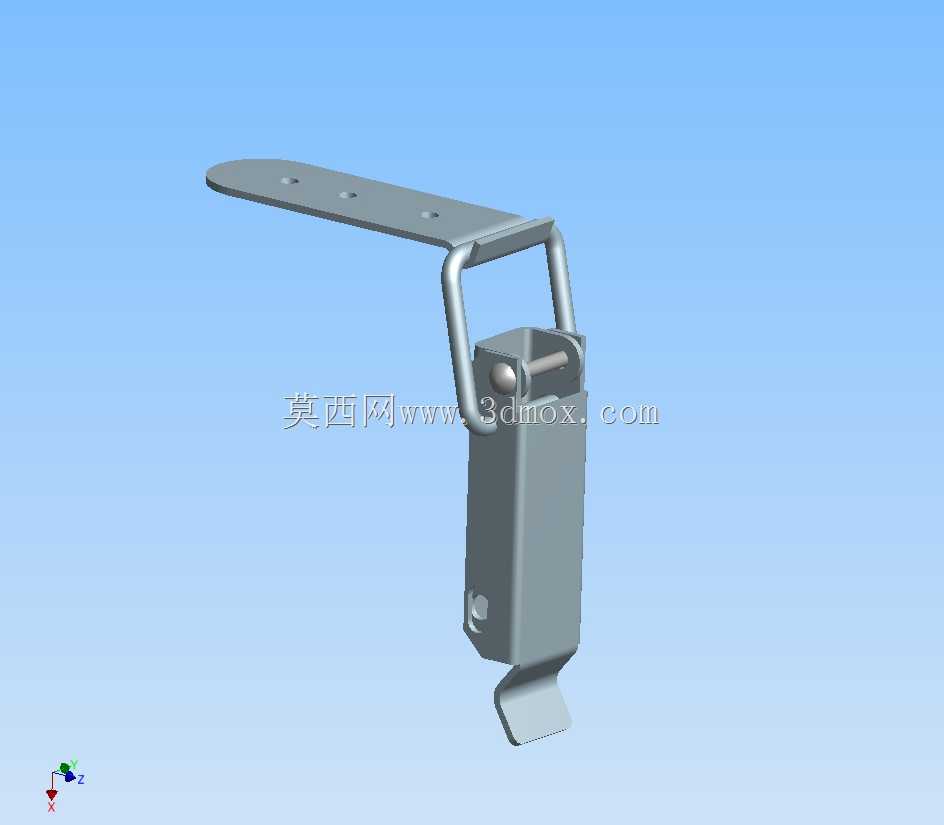

这类搭扣式拉紧锁常被应用在各类工业箱体、设备防护舱、工具箱、冷链运输箱的舱门锁紧场景中，核心作用是在频繁开合的使用工况下，为门板与框体提供持续稳定的压紧力，避免设备运行过程中因振动、外力碰撞出现舱门松脱、密封失效的问题。和普通的旋转式门锁不同，这款拉锁采用杠杆式拉紧结构，扳动锁体的过程中会通过铰接结构的行程差，把锁钩的拉力转化为垂直于门板安装面的压紧力，锁合到位后能自动形成机械锁止，不会因为日常搬运、设备振动出现意外脱开的情况，同时解锁操作只需要扳动锁体的拉手部分，不需要额外配套钥匙，适合需要频繁开合、对操作效率有要求的使用场景。从结构设计来看，这款拉锁分为固定底座和活动搭板两个核心部分，固定底座上预留了沉头安装孔，可以直接通过螺丝固定在箱体的框体侧面，活动搭板上开有长条调节孔，安装时可以根据门板和框体之间的间隙、密封胶条的压缩量调整搭板的有效连接长度，保证锁合后胶条能达到设计要求的压缩量，兼顾密封性能和锁紧可靠性。锁体的铰接位置做了卷边圆滑处理，没有尖锐的外露棱角，既可以避免操作过程中划伤操作人员，也能减少应力集中，提升反复开合的使用寿命，锁体底部的锁舌做了导向斜面，锁合过程中不需要完全对准位置，只要搭板挂入锁钩后扳动拉手就能顺利滑入锁止位，降低了现场安装调试的对位难度。这款拉锁的主体外形尺寸为38x105x14，安装时需要在框体侧面预留对应尺寸的安装平面，搭板的安装位置需要和底座锁钩保持同轴，安装面的平面度误差建议控制在0.2mm以内，避免锁合过程中出现卡滞、拉紧力不均的问题。在实际选型应用中，这类拉锁常被搭配橡胶密封胶条使用，单只锁的拉紧力可以满足常规中小型工业箱体的密封锁紧需求，如果是尺寸较大的舱门，可以根据门板的刚度均匀布置多只拉锁，保证整个密封面的压紧力均匀，避免出现局部缝隙导致的防尘、防水失效问题。锁体的外露部分采用一体化冲压成型结构，没有多余的拼接缝隙，日常清洁维护时只需要擦拭表面的灰尘油污即可，铰接位置预留了微小的活动间隙，即使长期在有粉尘、轻微凝露的工况下使用，也不容易出现锈死卡滞的问题。
